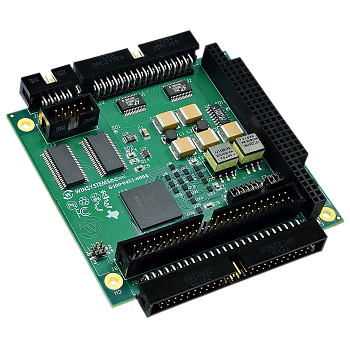

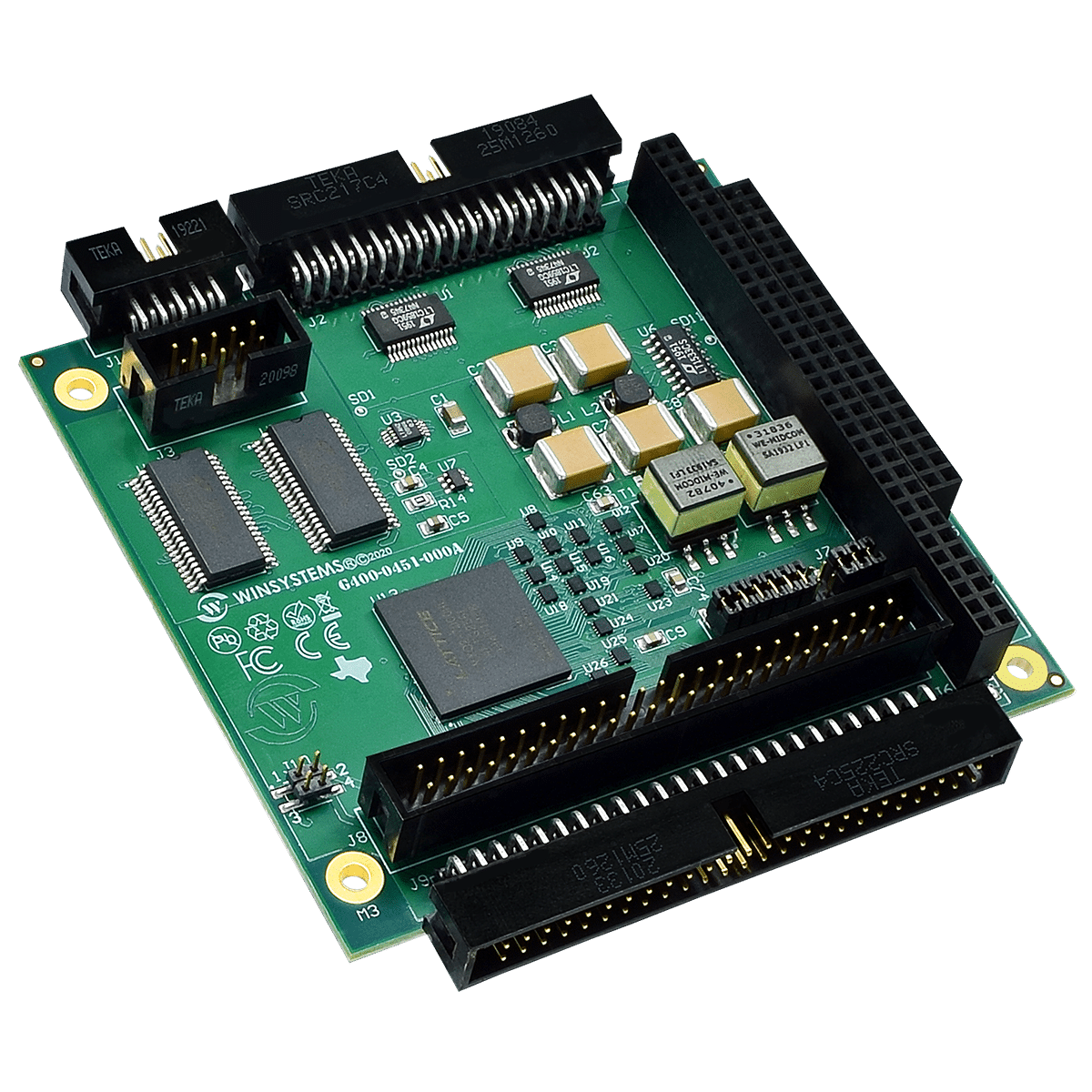

PCM-MIO-A-1
Плата аналогового и цифрового ввода-вывода в форм-факторе PC/104
Производитель:WinSystems
- Описание
- Спецификация
- Информация для заказа
- 16х АЦП, 8х ЦАП, и 48 цифровых вводов-выводов
- Каналы программируются независимо
- Калибровка не требуется
- Рабочая температура: от -40 до +85 °C
PCM-MIO-A-1 — это универсальная плата аналогового и цифрового ввода-вывода в форм-факторе PC/104 для высокоточных приложений с большим количеством каналов ввода-вывода.
Плата построена на базе прецизионных конвертеров и источников опорного напряжения Linear Technology, которые не требуют внешней калибровки.
Для цифрового ввода-вывода применяется универсальный контроллер ввода-вывода WS16C48 собственной разработки Winsystems, который также применяется во многих одноплатных компьютерах и устройствах ввода-вывода компании.
| Технические характеристики | |
| Аналоговые вводы |
16-битный АЦП со схемой выборки и хранения Входные диапазоны: 0-5 В, 0-10 В, ±5 В, ±10 В Любая комбинация до 16 несимметричных или 8 дифференциальных каналов входа Тип входа и диапазон каждого канала программируется независимо Защита на входе каждого канала ±25 В Без потерь кодов во всем диапазоне Постоянное опорное напряжение с низким уровнем помех для обеспечения точности Программируемое прерывание |
| Аналоговые выводы |
8х 12-битных ЦАП Выходные диапазоны: 0-5 В, 0-10 В, ±2,5 В, ±5 В, ±10 В, и от -2,5 до 7,5 В Независимая программная настройка каналов Выходные каналы могут обновляться или сбрасываться индивидуально или одновременно |
| Цифровые вводы/выводы |
48 двунаправленных линий с вводом, выводом, или выводом с обратным считыванием, 24 с возможностью генерации прерываний по событию Ток утечки 12 мА на линию |
| Общие характеристики |
Калибровка не требуется Стандартные колодки 0.100” для легкого доступа к кабелям Напряжение питания +5 В постоянного тока Размеры: 90 х 96 мм Пользовательские OEM-конфигурации Совместимость со стандартными промышленными стойками ввода-вывода |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 ˚C |
| RoHS | Соответствует |
| Артикул | Описание |
| PCM‑MIO‑A‑1 | Плата аналогового и цифрового ввода-вывода в форм-факторе PC/104, 16х АЦП, 8х ЦАП, и 48 цифровых вводов-выводов |
