OmniBus II PXIe

• Поддержка множества протоколов на одной плате
• Возможна установка одного или двух модулей
• Готовое серийное изделие (COTS)
• Рабочая температура: от -40 до +85 °C

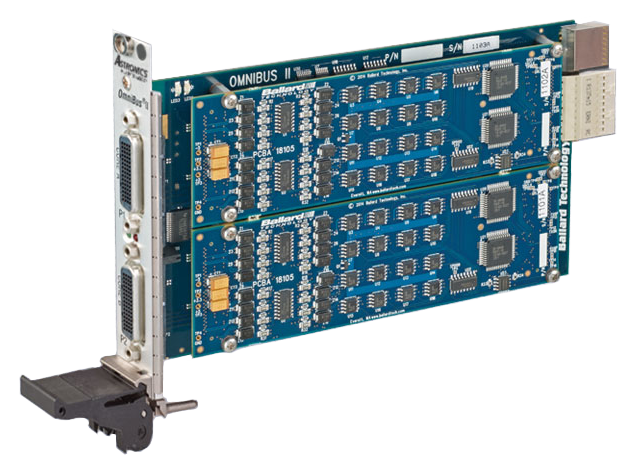

Плата Ballard OmniBus II PXI Express (PXIe) предназначена для использования в многослотовых испытательных системах PXIe и CompactPCI Express. Она позволяет подключать такие системы к различным шинам данных авионики для целей тестирования, аттестации и моделирования для коммерческих и промышленных систем авионики. Карта имеет широкие возможности настройки и имеет два ядра к которым можно подключить различные протоколы шин данных и модули дискретного ввода-вывода.

OmniBus II PXIe — это следующее поколение популярной платы OmniBus от Astronics с более быстрым вводом-выводом и высокой вычислительной мощностью. С новейшим расширенным ассортиментом модулей MIL-STD-1553 и ARINC 429, пользователи могут контролировать совместимости форм волны, тестировать шины данных, а в комплексе с ПО CoPilot еще и проводить полетные симуляции, без предварительной подготовки. Плата доступна в качестве готового серийного изделия (COTS), интерфейс PCIe отлично подходит для приложений моделирования, тестирования, связи и регистрации данных.

Модули OmniBus II примененные на этой плате имеют современные механизмы протокола и функции управления шиной 6-го поколения для повышения производительности. Питание осуществляется от объединительной платы, дополнительного источника питания не требуется. Все карты обладают стандартным размером 3U и имеют 16 дискретных вводов-выводов на уровне TTL и синхронизацию IRIG. Программное обеспечение пользователя может управлять двумя светодиодными индикаторами для отображения состояния.

Программное обеспечение
Пользователи могут разрабатывать свое собственное ПО при помощи поставляющегося в комплекте с устройством BTIDriver™ API. При помощи вызова всего лишь нескольких функций программа может управлять интерфейсной платой и обмениваться сообщениями с шинами данных авионики. Функции включают операции по приему, передаче, планированию, регистрации, синхронизации и управлению данными. Плата совместима с приложениями, разработанными для других устройств Ballard.
Можно либо напрямую использовать код от устройств, совместимых с BTIDriver либо использовать специальный драйвер для обеспечения совместимости с предыдущими поколениями устройств Ballard. Как вариант, опциональное ПО CoPilot от Ballard предоставляет понятные интерактивные инструменты для тестирования, анализа, и моделирования шин данных. CoPilot упрощает процесс разработки и обеспечивает повышение производительности при помощи виртуальных инструментов, гибких инструментов анализа и мониторинга, и мощной машины сценариев.
