Модули ввода-вывода JANUS-MM-4LP форм-фактора PC/104-Plus с 2 и 4 портами CAN для защищенных сетевых приложений

17 Декабря 2015

Модуль ввода-вывода CAN JANUS-MM-4LP

Маунтин-Вью, Калифорния — 17 декабря, 2015 — Компания Diamond Systems Corporation, ведущий мировой поставщик компактных, с большим выбором интерфейсов ввода-вывода, защищенных, встраиваемых компьютерных решений для реальных приложений в широком спектре областей применения, представляет семейство модулей ввода-вывода CANbus 2.0 Janus-MM-4LP с независимой изоляцией портов и скоростью передачи данных до 1 Мб/с. Эти защищенные модули ввода-вывода предлагают 2 или 4 порта CAN на выбор и доступны как в компактном форм-факторе PC/104 (только ISA), так и в форм-факторе PC/104-Plus (PCI + ISA).

Семейство модулей ввода-вывода Janus-MM-4LP-XT включает модели с 2 и 4 оптолизолированными портами CAN 2.0B и 16 цифровыми линиями ввода-вывода. На ядре FGPA расположены контроллер CAN и цифровая логика ввода-вывода, обеспечивающие пропускную способность CAN-шины до 1 Мб/с.

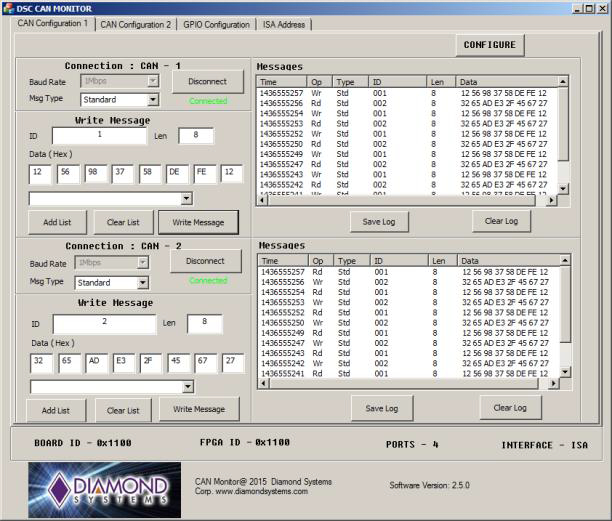

Программа мониторинга JANUS-MM-4LP для Windows 7

Каждый порт CAN поддерживает стандартные и расширенные кадры, а также имеет расширенные очереди приема и отправки сообщений, что способствует повышению производительности. Каждый порт имеет свой изолятор и трансивер. Модуль оборудован 16 программируемыми цифровыми линиями ввода-вывода, скомпонованными в виде 2 цифровых портов ввода-вывода 8-бит. Модули ввода-вывода Janus-MM-4LP поставляются в комплекте с базовым драйвером CAN для Windows Embedded 7 и Linux Ubuntu 12.04LTS. В комплект поставки входят API для Windows и Linux и программы мониторинга. Программа мониторинга позволяет пользователю настраивать, администрировать и отслеживать все функции и поток данных на портах CAN и цифровых линиях ввода-вывода.

Технические характеристики:
  - Скорость передачи данных до 1 Мб/с
  - Поддержка стандартных (11-бит) и расширенных (29-бит) идентификаторов кадра
  - 16 8-байтных сообщений в очереди на передачу
  - 31 8-байтных сообщений в очереди на прием
  - 16 входных фильтров
  - Гальванически изолированные трансиверы
  - Изоляция между портами и между портом и хостом 500 В
  - Конфигурируемая джамперами смещение терминации для улучшения шумоподавления
  - 16 цифровых линий ввода-вывода
  - Фиксирующиеся разъемы для повышения защищенности
  - Интерфейсы шин PCI и ISA
  - Базовый драйвер CAN, API и программа мониторинга в комплекте
  - Поддержка ОС Linux Ubuntu 12.04LTS и Windows Embedded 7
  - Форм-фактор PC/104: 90×96 мм
  - Расширенный диапазон рабочих температур −40...+85 °C
  - Защита от ударов и вибрации соответствует MIL-STD-202G

Модули ввода-вывода Janus-MM-4LP-XT с интерфейсом CAN 2.0B удовлетворяют требованиям широкого круга защищенных и бортовых встраиваемых сетевых приложений. Они разрабатывались для использования в суровых условиях эксплуатации. Модули оборудованы фиксирующимися разъемами для большей надежности. Работоспособность устройств успешно протестирована в расширенном диапазоне рабочих температур −40...+85 °C. Защита модулей от ударов и вибрации соответствует MIL-STD-202G.

Для заказа доступны 4 варианта Janus-MM-4LP-XT:
  - Модуль ввода-вывода форм-фактора PC/104 с 2 портами CAN 2.0B
  - Модуль ввода-вывода форм-фактора PC/104 с 4 портами CAN 2.0B
  - Модуль ввода-вывода форм-фактора PC/104-Plus с 2 портами CAN 2.0B
  - Модуль ввода-вывода форм-фактора PC/104-Plus с 4 портами CAN 2.0B

О компании Diamond Systems
Компания Diamond основана в 1989 году и располагается в Маунтин-Вью, Калифорния, США. Она является ведущим мировым поставщиком компактных защищенных встраиваемых компьютерных систем и компонентов для различных областей применения, включая транспорт, энергетику, производство, медицину, исследования, оборонную и аэрокосмическую промышленность. Компания известна своими инновациями в стандартах и технологиях встраиваемых устройств ввода-вывода. Diamond является автором стандарта модулей ввода-вывода FeaturePak, одной из первых начала работать с технологией модулей PC/104, и обладает патентом на уникальную методику автокалибровки аналогового ввода-вывода.
