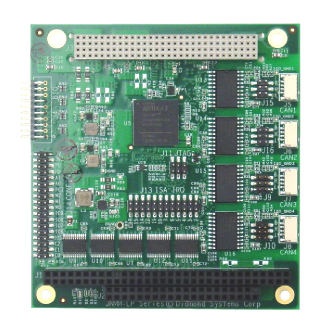

JANUS-MM-4LP-XT
4-портовый изолированный CAN‑модуль форм‑фактора PC/104‑Plus с 24 цифровыми линиями ввода‑вывода
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 2 или 4 порта CAN 2.0B
- Скорость передачи данных до 1 Мб/с
- 24 цифровые линии ввода-вывода
- Рабочая температура: -40...+85 °C
Модуль ввода-вывода Janus-MM-4LP-XT оборудован 2x или 4x портами CANbus 2.0B с оптоизоляцией и 24 цифровыми линиями ввода-вывода. Доступны модели как в форм-факторе PC/104-Plus так и PC/104. Ядро FGPA содержит логику контроллера CAN и обеспечивает скорость передачи данных до 1 Мб/с. Каждый порт поддерживает стандартные и расширенные кадры, наряду с расширенными очередями входящих и исходящих сообщений для лучшей производительности. Каждый порт имеет свой собственный комбинированный изолятор и микросхему трансивера. Janus-MM-4LP-XT отвечает требованиям широкого спектра защищенных и транспортных встраиваемых приложений последовательного ввода-вывода.
Модуль предлагает 24 программируемых цифровых линии ввода-вывода, организованных как 3 цифровых порта ввода-вывода 8-бит.
Janus-MM-4LP-XT разработан для защищенных приложений и оборудован фиксирующимися разъемами для повышения надежности. Протестированная и гарантированная работа в температурном диапазоне от −40 до +85 °C. Модуль соответствует спецификациям MIL-STD-202G по ударам и вибрации.
Все 4 CAN-порта устройства управляются ядром контроллера шины CAN 2.0 на базе FPGA, что обеспечивает полную функциональность CAN2.0B. Каждый порт имеет комбинированную изоляцию Analog Devices и микросхему трансивера, независимо изолируя его от хоста и других портов чтобы устранить чувствительность к помехам в сети.
Изделие имеет несколько конфигурируемых при помощи джамперов опций, включая концевую заделку и смещение. Логический уровень цифрового ввода-вывода и нагрузочные/согласующие резисторы также конфигурируются джамперами.
Для повышения защищенности, в любой конфигурации возможна установка резисторов с нулевым сопротивлением вместо джамперов.
Janus-MM-4LP-XT поставляется с базовым CAN-драйвером для Windows 7, XP и Linux 2.6. Драйвер поддерживает независимый режим и с резервированием.
Модуль предлагает 24 программируемых цифровых линии ввода-вывода, организованных как 3 цифровых порта ввода-вывода 8-бит.
Janus-MM-4LP-XT разработан для защищенных приложений и оборудован фиксирующимися разъемами для повышения надежности. Протестированная и гарантированная работа в температурном диапазоне от −40 до +85 °C. Модуль соответствует спецификациям MIL-STD-202G по ударам и вибрации.
Все 4 CAN-порта устройства управляются ядром контроллера шины CAN 2.0 на базе FPGA, что обеспечивает полную функциональность CAN2.0B. Каждый порт имеет комбинированную изоляцию Analog Devices и микросхему трансивера, независимо изолируя его от хоста и других портов чтобы устранить чувствительность к помехам в сети.
Изделие имеет несколько конфигурируемых при помощи джамперов опций, включая концевую заделку и смещение. Логический уровень цифрового ввода-вывода и нагрузочные/согласующие резисторы также конфигурируются джамперами.
Для повышения защищенности, в любой конфигурации возможна установка резисторов с нулевым сопротивлением вместо джамперов.
Janus-MM-4LP-XT поставляется с базовым CAN-драйвером для Windows 7, XP и Linux 2.6. Драйвер поддерживает независимый режим и с резервированием.
| Технические характеристики | |
| Количество портов CAN | 4 порта CANbus 2.0B |
| Скорость передачи данных | До 1 Мб/с |
| Контроллер | На базе FPGA |
| Трансивер | Изоляция ADM3053 + трансивер |
| Изоляция | 500 В между портами и между портом и хостом |
| Кадры | Стандартный идентификатор 11-бит
Расширенный идентификатор 29-бит |
| Очереди сообщений | Расширенные очереди входящих и исходящих сообщений |
| Концевая заделка | Выбирается с помощью джамперов |
| Смещение | Выбирается с помощью джамперов |
| Цифровой ввод-вывод | 24 программируемые линии цифрового ввода-вывода, сгруппированные в 3 порта 8-бит |
| Логические уровни | 3.3 или 5 В, выбирается с помощью джамперов |
| Нагрузка/согласование | Выбирается с помощью джамперов |
| Управление направлением | Программируется с помощью ПО |
| Интерфейс хоста | PCI или ISA, автовыбор |
| Разъемы | Фиксирующиеся разъемы для повышения защищенности |
| Напряжение питания | +5 В постоянного тока +/-5% |
| Поддержка ОС | Windows Embedded Standard 7 и XP
Linux 2.6.16, 2.6.31 и 2.6.32 |
| Форм-фактор | PC/104-Plus 90 x 96 мм |
| Вес | 71 г |
| Условия эксплуатации и хранения | |
| Рабочая температура | -40...+85 °C |
| Рабочая влажность | 5%...95% без конденсации |
| Удары | Соответствует MIL-STD-202G |
| Вибрация | Соответствует MIL-STD-202G |
| RoHS | Соответствует |
| Артикул | Описание |
| JNMM‑4LP‑XT | 4-портовый изолированный CAN-модуль форм-фактора PC/104-Plus с 24 цифровыми линиями ввода-вывода |
| JNMM-2LP-XT | 2-портовый изолированный CAN-модуль форм-фактора PC/104-Plus с 24 цифровыми линиями ввода-вывода |
| JNMM-4L-XT | 4-портовый изолированный CAN-модуль форм-фактора PC/104 с 24 цифровыми линиями ввода-вывода |
| JNMM-2L-XT | 2-портовый изолированный CAN-модуль форм-фактора PC/104 с 24 цифровыми линиями ввода-вывода |
| CK‑JNMM4LP | Кабельный набор, Janus-MM-4LP |
| CK‑JNMM2LP | Кабельный набор, модуль Janus-MM-2LP в форм-факторе PC/104 с двумя портами CAN |
| 6981164 | Кабель цифрового ввода-вывода IDC20FxIDC20F, 2 мм, 0,3 м |
| 6981182 | Кабель CANbus 2.0 |
