Mini PCI Express 2xHS v2

• 2 канала
• Пропускная способность: 50-8000 кб/с
• Разъем Molex 53780 PanelMate
• Рабочая температура: от -40 до +85 °C

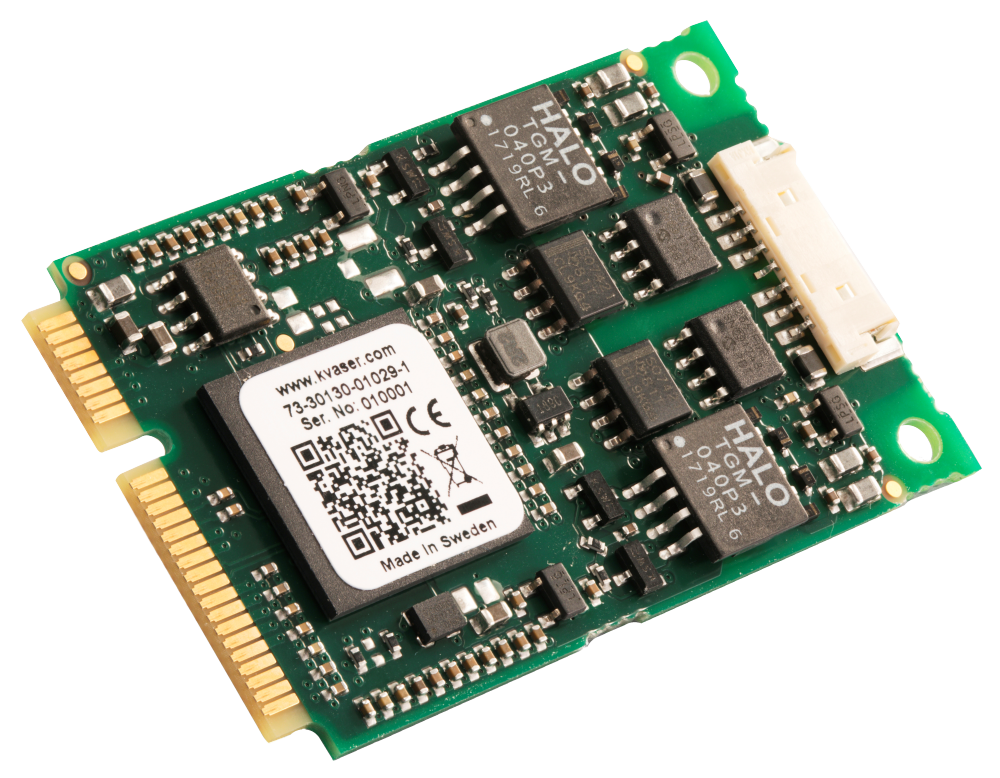

Плата Mini PCI Express 2xHS v2 от Kvaser — это компактный (30×51 мм), но очень эффективный CAN‑интерфейс реального времени с двумя высокоскоростными каналами CAN или CAN FD и интерфейсом mini PCI Express для ПК. Коммуникация с ПК осуществляется посредством шины PCI Express, что обеспечивает чрезвычайно небольшую задержку с временным разрешением 1 мкс.

Основные особенности:

• Полное соответствие спецификации PCIe 1.2, Type F2
• Высокоскоростное CAN-соединение (соответствует ISO 11898-2), пропускная способность от 50 до 1000 Кб/с для традиционного CAN-соединения и до 8 Мб/с для CAN FD.
• Высокая скорость передачи сообщений, до 20 000 в секунду по каждому каналу
• Временное разрешение — 1 мкс
• Гальваническая изоляция
• Подходит для использования в промышленных условиях
• Доступ к шине CAN через низкопрофильный 7 контактный разъем Molex совместимый с mini PCI Express
• Переходник Molex-DSUB9 в комплекте
• Соответствие EN 61000-6-2:2005, в части электромагнитной совместимости для промышленных условий эксплуатации
• Работа в промышленном диапазоне температур окружающей среды от −40 до +85 °C
• Бесплатный набор инструментов для разработки ПО CANLIB от Kvaser, включая библиотеку DLL для Windows с примерами
• Поддержка Windows Vista и более поздних ОС
• Драйверы и набор разработчика для Linux доступны для дополнительной загрузки
• Поддержка SocketCAN, подробнее на сайте elinux.org
• Примечание: у Kvaser также имеются платы Mini PCI Express HS и Mini PCI Express 2xHS. Основное их отличие состоит в том, что они используют интерфейс USB для соединения с шиной CAN

• Документацию, драйверы и ПО можно бесплатно загрузить на сайте производителя по адресу www.kvaser.com/downloads
• Набор средств для разработки ПО Kvaser (SDK) — это бесплатный ресурс, включающий все необходимое для разработки ПО для CAN-устройств Kvaser. Набор содержит полную документацию и множество примеров программ на языках программирования C, C++, C#, Delphi, и Visual Basic
• Все CAN-интерфейсы Kvaser имеют общий программный интерфейс приложения (API). Программы, написанные для одного интерфейса, будут работать не любых других без необходимости внесения изменений!
• Доступны программные интерфейсы приложений J2534 и RP1210A
• Документация в форматах Windows HTML-Help и Adobe Acrobat
