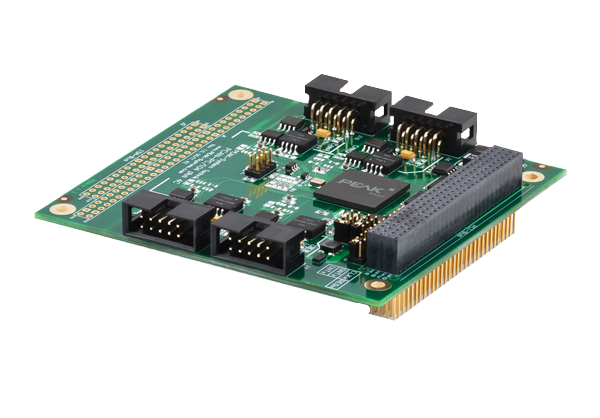

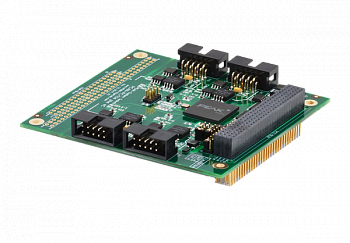

PCAN-PC/104-Plus Quad
4-канальный CAN-интерфейс для форм-фактора PC/104-Plus
Производитель:Прочие производители
- Описание
- Спецификация
- Информация для заказа
- Форм-фактор PC/104
- До 4-х карт в одной системе
- Скорость передачи данных от 5 Кб/с до 1 Мб/с
- Рабочая температура −40...+85 °C
Интерфейс PCAN-PC/104-Plus Quad обеспечивает возможность подключения 4 сетей CAN к системе форм‑фактора PC/104‑Plus. Возможно последовательное подключение до 4 карт. Шина CAN подключается при помощи 9-контактного разъема D-Sub. Имеется гальваническая изоляция до 500 В между компьютером и CAN.
Также в комплекте есть програмное обеспечение для мониторинга PCAN-View для ОС Windows и программный интерфейс PCAN-Basic.
Также в комплекте есть програмное обеспечение для мониторинга PCAN-View для ОС Windows и программный интерфейс PCAN-Basic.
| Технические характеристики | |
| Форм-фактор PC/104 | |
| Использование 120-контактного соединения для шины PCI | |
| Возможность использования до 4 карт в одной системе | |
| Скорость передачи данных от 5 Кб/с до 1 Мб/с | |
| Соответствует спецификациям CAN 2.0A (11-Bit-ID) и 2.0B (29-Bit-ID) | |
| Соединение с шиной CAN через через 9-контактный разъем D-Sub, (в соответствии с CiA® 102) | |
| FPGA-исполнение контроллера CAN (совместимо с SJA1000) | |
| CAN-транссивер NXP PCA82C251 | |
| Гальваническая изоляция CAN-соединения до 500 В, независимо для каждого канала CAN | |
| Возможность подключения с помощью джампера источника питания 5 В для CAN-соединения solder jumper, например для внешнего конвертера шины | |
| Опционально доступен сквозной разъем PC/104-ISA | |
| Условия эксплуатации и хранения | |
|---|---|
| Расширенный диапазон рабочих температур −40...+85 °C | |
| Артикул | Описание |
| IPEH-002099 | PEAK. Плата CAN портов PCAN-PC/104-Plus Quad |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
