PCAN-PCI/104-Express

CAN-интерфейс для PCI/104-Express
Прочие производители Производитель:
Прочие производители
  • Описание
  • Спецификация
  • Информация для заказа
  • До 4 карт в одной системе
  • 1, 2 или 4 высокоскоростных канала CAN (ISO 11898-2)
  • Скорость передачи данных от 5 кб/с до 1 Мб/с
  • Расширенный диапазон рабочих температур от -40 до +85 °C

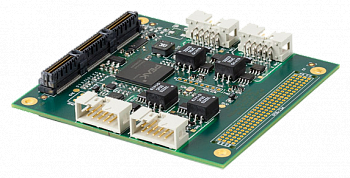

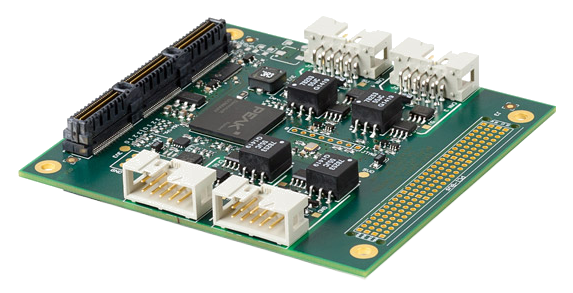

Плата PCAN-PCI/104-Express позволяет подключить 1, 2 или 4 шины CAN к системе с интерфейсом PCI/104-Express. До 4 плат могут быть объединены в стек. Подключение шины CAN осуществляется посредством 9-контактного разъема D-Sub.

Имеется гальваническая изоляция до 500 В между компьютером и CAN. Устройство доступно в версиях с 1, 2 или 4 каналами.

PCAN-PCI/104-Express поставляется с программным обеспечением PCAN-View для ОС Windows для мониторинга шины CAN и интерфейсом программирования PCAN-Basic.

  • Подробнее
Технические характеристики
Интерфейс Карта PCI/104-Express x1
Форм-фактор PC/104
Количество карт в одной системе До 4
Каналы CAN 1, 2 или 4 высокоскоростных канала CAN (ISO 11898-2)
Скорость передачи данных От 5 кб/с до 1 Мб/с
Спецификации CAN Соответствует спецификациям 2.0A (11-бит ID) и 2.0B (29-бит ID)
Соединение с шиной CAN Через 9-контактный разъем D-Sub (в соответствии с CiA® 303-1)
Исполнение контроллера CAN FPGA (совместимо с SJA1000)
CAN-трансивер NXP PCA82C251
Гальваническая изоляция До 500 В на CAN-соединении, отдельно для каждого канала CAN
Питание 5 В на CAN-соединение может быть подано через распаянный джампер, например, для внешнего конвертера шины
Опции Сквозной разъем PCI-104

Условия эксплуатации и хранения

Расширенный диапазон рабочих температур От -40 до +85 °C
  • Подробнее
Артикул Описание
IPEH-003054 1-канальный интерфейс PCAN-PCI/104-Express
IPEH-003056 1-канальный интерфейс PCAN-PCI/104-Express с оптической развязкой
IPEH-003057 2-канальный интерфейс PCAN-PCI/104-Express с оптической развязкой
IPEH-003058 4-канальный интерфейс PCAN-PCI/104-Express с оптической развязкой

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
