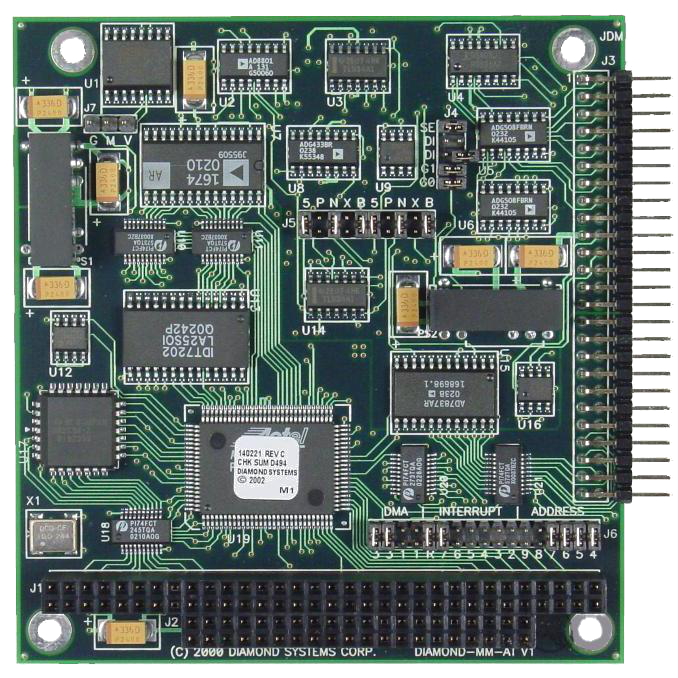

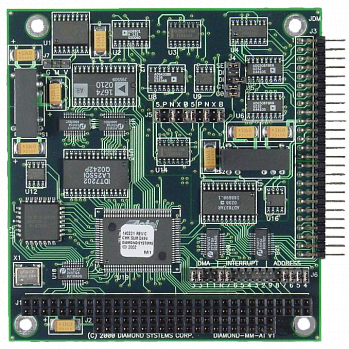

Diamond-MM-AT

Модуль ЦАП/АЦП
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • 16 аналоговых вводов, 12-разрядное разрешение
  • 16 цифровых линий ввода-вывода
  • Электропитание +5 В пост. тока ± 10% @ 350 мА
  • Рабочий температурный диапазон: от -40° до +85°С

16-канальный, 12-разрядный модуль ввода аналоговых сигналов с автокалибровкой.

Аналоговый усилитель и полярность сигналов программируются, обеспечивая 9 диапазонов измерений. Максимальная скорость оцифровки аналоговых сигналов 100 КГц. Добавленный на плату 1024-байтовый буфер FIFO ускоряет работу платы как в режимах опроса, так и с запросами IRQ. Вывод аналоговых сигналов обеспечивается с точностью до 1 мВ и также подлежит автокалибровке. Счетчик-таймер, установленный на плате, позволяет контролировать измерения и программировать темп сбора данных с генерацией запросов IRQ.

Типичная сфера применения Diamond-MM-AT: промышленные, транспортные приложения.


  • Подробнее
Технические характеристики
Основные характеристики16 аналоговых вводов, 12-разрядное разрешение
Биполярные диапазоны±10 В; ±5 В; ±2,5 В; ±1.25 B; ±0.625 B
Однополярные диапазоны0-10 B; 0-5 B; 0-2.5 B; 0-1.25 B Входной поток смещения 3 нА Нелинейность ±1 LSB
Скорость преобразования100000 измер./сек. Максимальная частота дискретизации 100 КГц Буфер FIFO для ускорения дискретизации Два 12-разрядных аналоговых вывода Автокалибровка цифро-аналогового и аналого-цифрового преобразований 16 цифровых линий ввода-вывода Программируемый аналоговый вывод Работа в расширенном температурном диапазоне
Электропитание+5 В пост. тока ± 10% @ 350 мА
Вес93 г
Условия эксплуатации и хранения
Рабочая температураот -40°C до +85°С
  • Подробнее
 Артикул  Описание
 DMM-AT  Diamond Systems. Плата аналогового ввода-вывода

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
