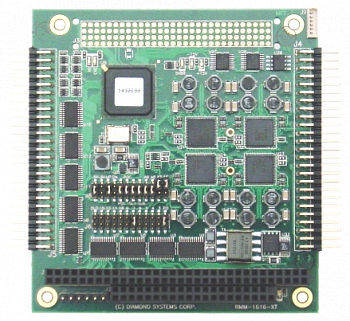

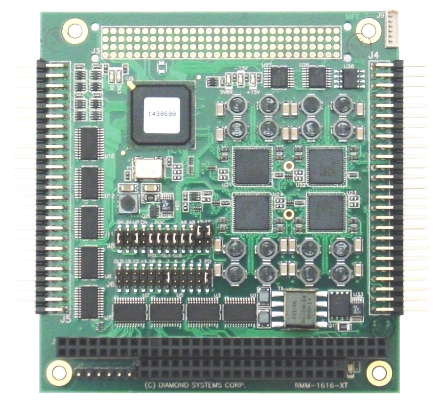

Ruby-MM-1616A

Модуль аналогового вывода и цифрового ввода-вывода в форм-факторе PC/104
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • 4, 8 или 16 аналоговых выводов 16-бит
  • 48 линий цифрового ввода-вывода, шириной 1 бит и 1 байт
  • PC/104
  • Рабочая температура: −40...+85 °C
Модуль Ruby-MM-1616 форм-фактора PC/104 предлагает до 16 каналов аналогового вывода напряжения или тока с разрешением 16-бит. Диапазон вывода может быть индивидуально выбран со значениями 0-5 В, 0-10 В, ±5 В, ±10 В, 0-20 мA, 4-20 мA, или 0-24 мA. Все выводы обновляются одновременно либо по команде от программного обеспечения либо в ответ на внешний сигнал. Генератор сигналов специальной формы доступен максимально на 16 каналах с одновременным обновлением всех каналов.
Плата также имеет 48 линий цифрового ввода-вывода, 40 линий шириной 1 байт и 8 линий шириной 1 бит, два счетчика/таймера 32-бит и 4 ШИМ 24-бит. Другие характеристики включают напряжение питания +5 В, отдельные конвертеры постоянного тока с выводами, снабженными фильтрами для каждого ЦАП для поддержки функционирования при ±15 В, а также шестислойную печатную плату для передачи и экранирования аналоговых сигналов.
Расширенный диапазон рабочих температур −40...+85 °C позволяет плате работать в условиях экстремальных перепадов температур, таких как использование вне помещений или на транспорте. Помимо этого, по желанию плата может быть изготовлена с использованием резисторов сопротивлением 0 Ом вместо джамперов с целью повышения уровня защиты в условиях высокой вибрации. Как и в случае со всеми остальными платами аналогового ввода-вывода компании Diamond, модуль Ruby-MM-1616 использует 6-слойную печатную плату с раздельным аналоговым и цифровым энергоснабжением и площадками заземления чтобы исключить шум от аналоговых выводов. Все аналоговые и цифровые линии восстанавливают известные состояния при включении чтобы гарантировать предсказуемость поведения устройства. Заводская калибровка обеспечивает максимально возможную точность в течение всего срока службы изделия. Плате требуется питание всего лишь +5 В. Уровень качества и производительности модуля Ruby-MM-1616 является одним из лидирующих на рынке.

Информация для заказа:

 Артикул Описание
 RMM-1616A-XT 16-канальный модуль вывода аналоговых сигналов 16-бит в форм-факторе PC/104 с 48 цифровыми вводами-выводами и расширенным температурным диапазоном
 RMM-816A-XT 8--канальный модуль вывода аналоговых сигналов 16-бит в форм-факторе PC/104 с 48 цифровыми вводами-выводами и расширенным температурным диапазоном
 RMM-416A-XT 4--канальный модуль вывода аналоговых сигналов 16-бит в форм-факторе PC/104 с 48 цифровыми вводами-выводами и расширенным температурным диапазоном

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.

  • Подробнее
Технические характеристики
Количество аналоговых выводов4, 8, или 16
Разрешение16-бит
Диапазоны вывода0-5 В, 0-10 В однополярный, ±5 В, ±10 В биполярный 0-20 мA, 4-20 мA, 0-24 мA
Время установления сигнала10 мс максимально до ±0.003%
Ошибка линеаризации±2 младших бита максимум
Дифференциальная нелинейность±2 младших бита максимум
МонотонностьМинимум 15 бит
Максимальный выходной ток±5 мA/2 КОм минимальная нагрузка
СбросВсе ЦАП устанавливаются на 0
КалибровкаЦифровая с внутренней шкалой и регистратором коррекций для каждого канала
Генератор сигналов специальной формыДо 16 каналов
Количество линий цифрового ввода-вывода40 шириной 1 байт, 8 шириной 1 бит, программируемое направление совместимо с CMOS/TTL (82C55)
Входное напряжениеЛогический 0: -0.5 В минимум, 0.8 В максимум Логическая 1: 2.0 В минимум, 5.5 В максимум
Выходное напряжениеЛогический 0: 0.0 В минимум, 0.4 В максимум Логическая 1: 3.0 В минимум, 4.6 В максимум
Выходной ток±2.5 мA максимально на линию
Нагрузочный резистор10 КОм на каждой линии ввода-вывода
Внешний запускСовместимо с TTL/CMOS, нагрузочный резистор 10 КОм, активный высокий уровень сигнала
СбросВсе линии цифрового ввода-вывода установлены на ввод и все регистры данных установлены на 0
Счетчики/таймеры2 программируемых 32-бит; 40 МГц
Широтно-импульсные модуляторы (ШИМ)4 24-бит
Напряжение питания+5 В постоянного тока ±10%
Размеры90 мм x 96 мм
Форм-факторСоответствует PC/104
Вес85 г
Условия эксплуатации и хранения
Рабочая температура Расширенный диапазон -40...+85 °C
Наработка на отказ100,000 часов
RoHSСоответствует
