Cogswell

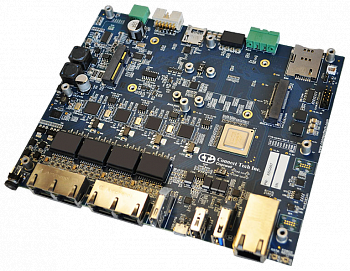

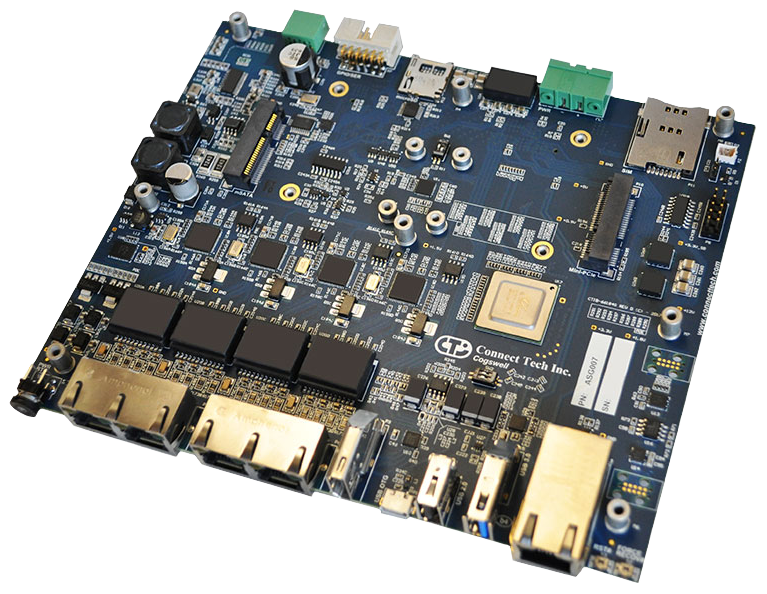

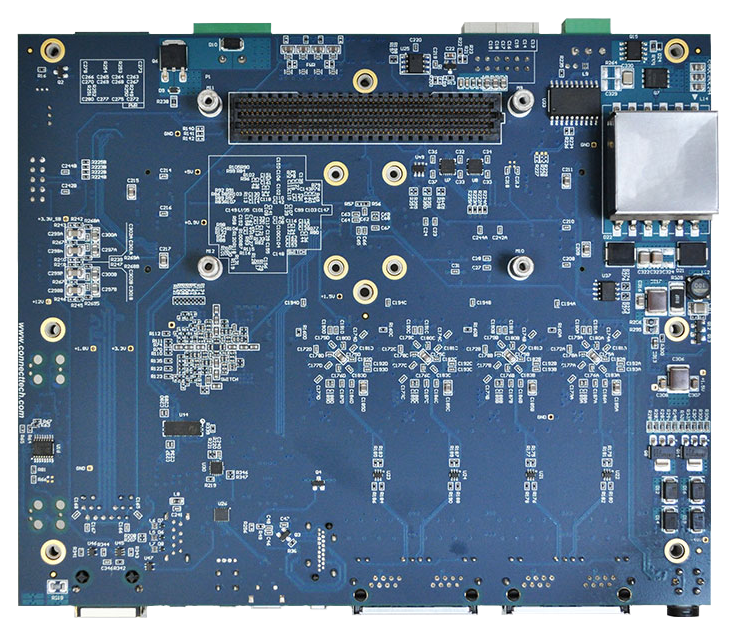

Объединительная плата для NVIDIA Jetson TX2 и Jetson TX1
Connect Tech Производитель:
Connect Tech
  • Описание
  • Спецификация
  • Информация для заказа
  • Предназначена для работы с камерами GigE Vision
  • 5 каналов Gigabit Ethernet - 4 x PoE, 2 x PoE+ PSE Gigabit Ethernet
  • Напряжение питания +12 В; внешнее питание 48 В PoE не требуется
  • Рабочая температура: от -40 до +85 °C

Объединительная плата Cogswell компании Connect Tech для NVIDIA Jetson TX2 и Jetson TX1 отлично подходит для приложений Gigabit Ethernet Vision. Плата оснащена каналами Gigabit Ethernet с возможностью питания по Ethernet (PoE), что подходит для работы с камерами с интерфейсом GigE Vision.

Конструкция Cogswell насчитывает 5 портов Gigabit Ethernet. 4 из эти портов можно использовать как источник питания стандарта IEEE 802.3af (PoE) 15,4 Вт или 2 из этих портов могут быть использованы как источник питания стандарта IEEE 802.3at (PoE+) 25,5 Вт. Плата также оборудована интерфейсами HDMI, USB 3.0, USB 2.0, USB OTG, разъемом расширения Mini-PCIe/mSATA и 2 последовательными портами RS-232.

Технические характеристики
Совместимость NVIDIA Jetson TX1, NVIDIA Jetson TX2
Графический процессор Jetson TX1: NVIDIA Maxwell, 256 ядер CUDA (998 МГц), Jetson TX2: NVIDIA Pascal, 256 ядер CUDA (до 1,3 ГГц)
ЦПУ Jetson TX1: 64-битный ARM A57,
Jetson TX2: HMP Dual Denver 2/2 МБ L2 + 4-ядерный ARM A57/2 МБ L2 (до 2 ГГц)
Сеть 5 портов Gigabit Ethernet
– 4 порта IEEE 802.3af (POE) 15,4 Вт PSE Gigabit Ethernet
ИЛИ
– 2 порта IEEE 802.3at (POE+) 25,5 Вт PSE Gigabit Ethernet
Видео 1 порт HDMI
USB 1x USB 2.0, 1x USB 2.0 на miniPCIe, 1x USB 3.0, 1x USB OTG
Хранение данных 1 разъем для карты microSD, 1 полноразмерный разъем mSATA
Тип UART 2 x RS-232
I2C 1 канал I2C 3,3 В
CAN 1 порт CAN 2.0b
GPIO 4 бита 3,3 В (GPIO со сдвигом уровня)
Расширение 1 слот miniPCIe с PCIe и USB
Светодиодные индикаторы GbE, PSU PGOOD, RESET#_OUT
Питание Только +12 В постоянного тока
Размеры 178 x 147,5 мм

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C
Артикул Описание
ASG007 Объединительная плата Cogswell для NVIDIA Jetson TX2 и Jetson TX1
Кабели и аксессуары
XHG301 Пассивный радиатор для TX2/TX1
XHG302 Активный радиатор для TX2/TX1
CAG104 Кабель IDC - DB-9
CBG258 Многожильный кабель для вспомогательного ввода-вывода
CBG247 Переходник Micro USB - USB Type-A Male (для OTG/программирования)
MSG074 Универсальный источник питания (+12 В постоянного тока / 8,5 А) без сетевого шнура
MSG078 Универсальный источник питания (+12 В постоянного тока / 8,5 А) с сетевым шнуром для Европы
MSG079 Универсальный источник питания (+12 В постоянного тока / 8,5 А) с сетевым шнуром для США

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
