Elroy

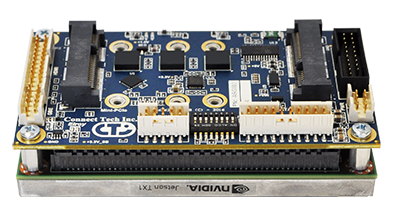

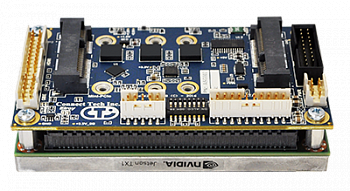

Объединительная плата для NVIDIA Jetson TX1
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Компактный размер: 87 x 50 мм
- Head-to-Head Dual Mini-PCIe
- 2 двухполосных видеоинтерфейса CSI
- Расширенный температурный диапазон от -40 до +85 °C (объединительная плата Elroy)
Объединительная плата Elroy компании Connect Tech представляет собой экономичное решение для внедрения модуля NVIDIA Jetson TX1. Разработанная с учетом форм-фактора NVIDIA Jetson TX1, плата Elroy имеет 2 двухполосных видеоинтерфейса MIPI CSI-2, расширение Mini-PCIe/mSATA, интерфейс HDMI, порты USB 3.0 и 2.0, 2 последовательных порта RS-232/485.
Устройство предназначено для использования в высоконадежных системах малого форм-фактора. Плата Elroy оборудована разъемами с фиксаторами, впаянными элементами жесткости и компонентами с промышленным диапазоном рабочих температур.
| Технические характеристики | |
| Совместимость | NVIDIA Jetson TX1 |
| Размеры | 87 x 50 мм |
| Mini-PCIe/mSATA |
1 половинный или полноразмерный интерфейс Mini-PCIe/mSATA (при использовании полноразмерного теряется возможность использовать второй слот Mini-PCIe) 1 половинный интерфейс Mini-PCIe |
| SATA | 1 половинный или полноразмерный интерфейс mSATA (при использовании полноразмерного теряется возможность использовать второй слот Mini-PCIe) |
| Видео | 1 порт HDMI |
| Последовательные порты | 2 порта RS-232/RS-485 |
| USB |
1 порт USB 3.0 (встроенный USB 2.0) 1 порт USB 2.0 |
| Ethernet | 1 порт Gigabit Ethernet (10/100/1000) |
| Аудио | 1 встроенный аудио порт HDMI |
| Накопитель SD | 1 разъем для microSD |
| Видеовходы | 2 двухполосных (x2) интерфейса MIPI CSI 2.0 |
| Другие возможности | SPI, I2C, GPIO |
| Напряжение питания | +12 В |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C (рабочая температура модуля Jetson TX1 составляет от -25 до +80 °C (в районе теплопроводящей пластины)) |
| Артикул | Описание |
| ASG002 | Connect Tech Inc. Объединительная плата Elroy для NVIDIA Jetson TX1 |
| CKG059 | Кабельный набор для ELROY |
| MSG063 | Адаптер питания переменного тока для Elroy |
| MSG071 | Адаптер питания переменного тока для Elroy (Европа) |
