Elton

Высокопроизводительная объединительная плата для модулей NVIDIA Jetson AGX Xavier
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • Множество стандартных и промышленных функций ввода-вывода
  • Разъем для камеры с поддержкой до 6x 2-полосных камер CSI
  • Разъем PCI-104 для шины PCI
  • Разъем PCIe/104 Type 1 с 1x PCIe x8 и 4x PCIe x1

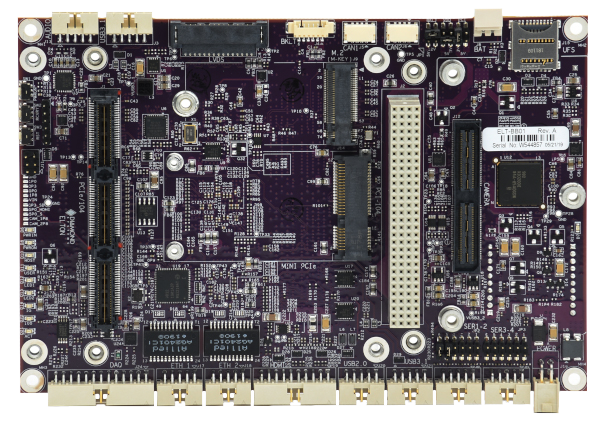

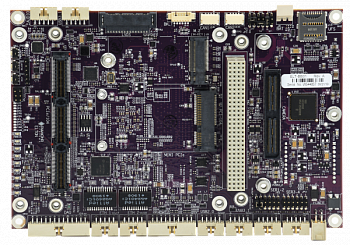

Объединительная плата Elton — это мощная платформа для защищенных встраиваемых приложений. В комплексе с вычислительной мощью NVIDIA Xavier, прочной конструкцией, и возможностями расширения PCIe/104, Elton представляет из себя идеальную платформу для высокоинтенсивных вычислений и приложений искусственного интеллекта, предназначенную для использования в мобильных приложениях и жестких условиях эксплуатации.

Elton использует встраиваемый вычислительный модуль NVIDIA Jetson AGX Xavier, что обеспечивает непревзойденную производительность в приложениях искусственного интеллекта, машинного обучения, обработки изображений, и других приложениях с высокой степенью загрузки. При максимальной рассеиваемой мощности 30 Вт, модуль Xavier выдает до 30 трлн. операций в секунду. Xavier имеет регулировку уровеня производительности, что позволяет, при необходимости, снизить потребляемую приложением мощность до 10 или 15 Вт. Модуль оборудован 512-ядерным графическим процессором Volta с ядрами и ускорителями Tensor и способен выдавать 32 трлн. операций в секунду, обеспечивая недостижимый ранее уровень производительности в устройствах с искусственным интеллектом. Размер платы чуть больше других модулей Jetson и составляет 87×100 мм.

Elton имеет множество возможностей для расширения ввода-вывода. Стандартный промышленный разъем для камеры позволяет подключить до 8 камер CSI (до 4 камер с разрешением 4K). Разъем M.2 позволяет подключить твердотельный накопитель PCIe x4 NVMe объемом до 256 ГБ. Разъем для модуля LTE дает возможность использовать сотовые модемы NimbeLink SkyWire, что обеспечивает хорошую совместимость и открывает широкие возможности применения.

Стандартные интерфейсы ввода-вывода Elton включают 2 порта USB 3.0, 2 порта USB 3.1, HD audio, HDMI, LVDS, и 4 программно настраиваемых порта RS-232/422/485. Весь ввод-вывод осуществляется посредством монтажных колодок, совместимых с ответными кабелями как с фиксаторами так и без, что позволяет с успехом использовать Elton в приложениях с высоким уровнем ударов и вибрации.

Встроенная подсистема УСО оборудована АЦП 12-бит до 1 Мвыборок/c, ЦАП 12-бит, и GPIO 3,3 В. Наличие бесплатной программной библиотеки Diamond упрощает разработку приложений, а панель управления с графическим интерфейсом обеспечивает удобство управления и мониторинга процессов в реальном времени, равно как и возможность регистрации данных.

Технологии NVIDIA стали доступны в форм-факторе PC/104

Единственная среди объединительных плат для вычислительных модулей NVIDIA, Elton имеет разъем расширения PCI/104-Express. Разъем обеспечивает поддержку модулей расширения PCI-104, PCIe/104 type 2 (x8), и PCIe/104 OneBank (4×1), что позволяет оперативно создавать защищенные, сконфигурированные с учетом индивидуальных требований, высокопроизводительные бортовые решения на базе PCIe при помощи стандартных модулей ввода-вывода от множества мировых производителей. Типовое расширение ввода-вывода PCIe/104 включает 1G/10G Ethernet, захват видео, и вывод видео с высоким разрешением. Имеется широкий выбор промышленных модулей ввода-вывода, включая аналоговые, цифровые, последовательные, управляющие и другие.

Объединительная плата Elton выступает связующим звеном между технологиями NVIDIA и защищенными системами форм-фактора PC/104. Elton является первой платой, позволяющей использовать возможности NVIDIA в экосистеме PC/104, что подтверждает актуальность PC/104 в качестве предпочтительной системы расширения PCIe для защищенных высокопроизводительных встраиваемых систем малого форм-фактора.

Технические характеристики
Интерфейсы ввода-вывода от платы Xavier: 2x USB 3.1
2x USB 2.0
2x Gigabit Ethernet
1x HDMI
1x LVDS LCD
4x RS-232/RS485/RS422
2x CAN 1 Мб/с
Аудио
Подсистема УСО: 6 АЦП 12-бит, входной диапазон 0-3,3 В, частота дискретизации до 1 Мвыборок/c
2 ЦАП 12-бит, выходной диапазон 0-3,3 В
13 GPIO, логические уровни 3,3 В
Разъемы расширения: Разъем для камеры с поддержкой до 6x 2-полосных камер CSI
UFS flash
M.2 PCIe x4 (размер 2242)
1x разъем для модема Nimbelink™ Skywire®
Разъем расширения PCI-104 Express: Разъем PCI-104 для шины PCI
Разъем PCIe/104 Type 1 с тремя группами контактов с 1x PCIe x8 и 4x PCIe x1
Напряжение питания: 9-20 В постоянного тока
Размеры: 101,6 x 152,4 мм
Артикул Описание
ELT-001 Объединительная плата Elton для компьютера-на-модуле Jetson AGX Xavier (модуль и радиатор / вентилятор в комплект не входит)

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
