Floyd SC

• Поддержка всех возможностей ввода-вывода модулей Jetson Nano / Xavier NX / TX2 NX
• Небольшой размер: 110 x 85 мм
• Разъем для стандартных и пользовательских модулей расширения ввода-вывода
• Рабочая температура: от -25 до +80 °C

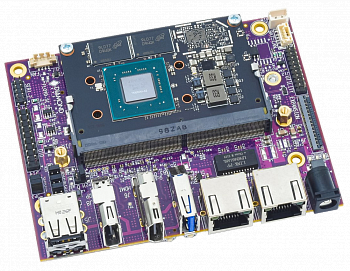

Компактная объединительная плата FLOYD SC превращает модули Nvidia Jetson Nano / TX2 NX / Xavier NX в готовые встраиваемые системы. При компактных размерах 110×85 мм плата имеет интерфейсы и разъемы для всех функций модулей, интерфейсы для камеры, источник питания, и дополнительные возможности ввода-вывода. Оригинальный разъем расширения ввода-вывода позволяет подключать стандартные и пользовательские платы с дополнительными возможностями ввода-вывода, что облегчает разработку кастомизированных решений Jetson.

Floyd SC имеет до 3 входов для камеры CSI, 2х Gigabit Ethernet, 2х USB 2.0, 1х USB 3.0, 1х RS-232 и 1х RS-232/485, 16х GPIO, и поддержку HDMI + DP. При использовании модуля NX появляется второй порт Ethernet и порт CAN. Разъем M.2 M-Key NVME поддерживает модули 2242 и 2280 для расширения ввода-вывода или хранилища данных. Широкий диапазон напряжений питания 7-24 В обеспечивает совместимость с широким спектром источников питания.

Плата Floyd SC доступна в двух вариантах: бюджетная модель с ограниченными возможностями для модуля Nano и полнофункциональная модель с полным набором функций для модулей NX и TX2 NX. Полнофункциональная модель также может работать и с модулем Nano, однако некоторые возможности будут недоступны, поскольку отсутствуют на самом модуле.

Floyd SC имеет полную поддержку бесплатного пакета Linux BSP на базе Nvidia Jetpack.

Floyd SC доступен как в качестве отдельной объединительной платы, так и в качестве готовой системы с установленным модулем Jetson и ОС Linux. В качестве системы охлаждения предлагаются пассивный и активный радиаторы охлаждения.


Разъем расширения ввода-вывода

Разъем с гибким кабелем на модели BB02 позволяет дополнительно расширить возможности ввода-вывода при помощи готовых или пользовательских плат. Разъем позволяет добавить модулю Jetson интерфейсы USB 3.0, PCIe, а также питание. Floyd SC облегчает создание кастомизированных решений с дополнительным вводом-выводом на базе модулей Jetson, поскольку разработка периферийных плат ввода-вывода быстрее и легче создания кастомизированной объединительной платы. Например, дополнительные порты USB 3.0, Ethernet, коммутатор Ethernet, или даже функцию PoE можно с легкостью реализовать в виде периферийной платы и напрямую подключить к модулю Jetson при помощи удобного высокоскоростного интерфейса ввода-вывода. Периферийные платы обычно имеют такой же размер, как и основная плата, и располагаются непосредственно под основной платой для удобства монтажа.


Готовые системы уровня платы

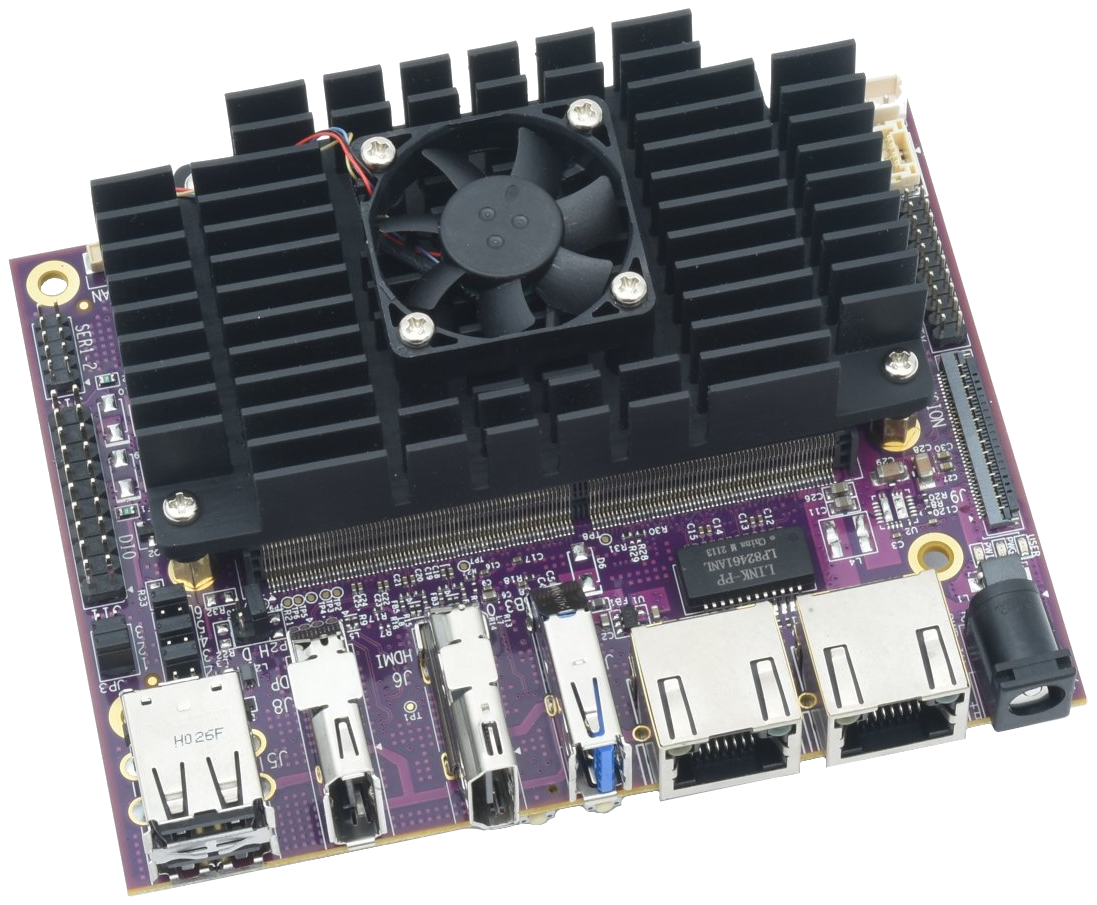

Floyd SC доступен в виде готовой системы уровня платы с модулем Jetson, радиатором охлаждения, и установленной ОС Linux. Такие системы экономят время, поскольку не требуют сборки, программирования и тестирования.


Готовые системы в корпусе

Floyd SC доступен в виде системы JetBox с модулем Jetson в одном корпусе и установленной ОС Linux, готовой к работе с вашим приложением. Все возможности ввода-вывода основной платы, включая ввод-вывод на разъемах, выведен на переднюю панель, с применением привычных коммерческих разъемов .


Кабели

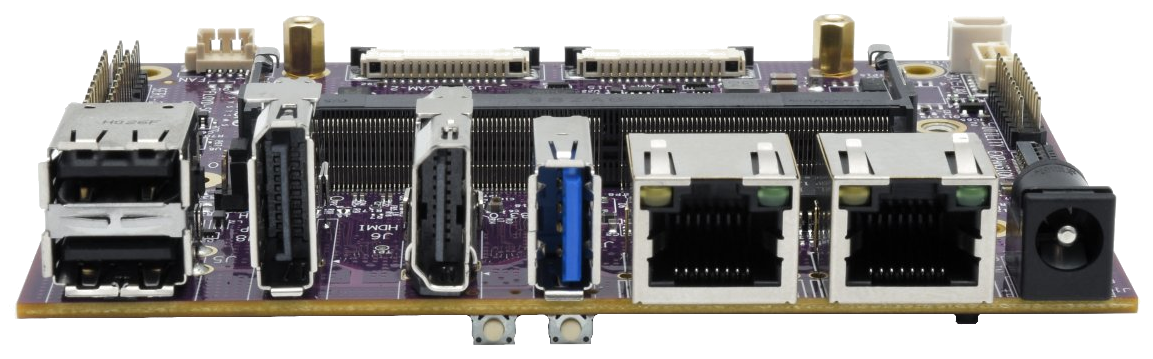

Для большинства возможностей ввода-вывода Floyd SC кроме входов для камеры существуют коммерческие разъемы, расположенные на передней кромке платы. Такая организация упрощает разработку корпусов. Но для второго порта последовательного ввода-вывода, GPIO, и порта CAN (только с модулем NX) действительно нужны кабели.

Все кабели ввода-вывода на передней кромке Floyd SC являются стандартными и включают Ethernet, HDMI, DisplayPort, и USB. Кабели для камер обычно поставляются в комплекте с камерами. Для других интерфейсов ввода-вывода требуются нестандартные кабели. Доступен кабельный набор CK-FLDSC-01, включающий следующие кабели:

• 6980524 Кабель для внешней батареи, отдельные кабели
• 6981075 DB9M для двух последовательных портов
• 6981164 Кабель IDC20F-IDC20F, шаг 2 мм, длина 12″ (304,8 мм)
• 6981182 Кабель CANbus 2.0, JST 1×4-DB9M
• C-20-18 20-контактный плоский кабель, 2×10 разъемов IDC с шагом .1″

Для удобного подключения к GPIO и служебным разъемам в ходе разработки, существует плата с винтовыми зажимами от сторонних поставщиков.


Радиатор охлаждения

Модули Jetson могут потреблять значительное количество энергии при высокой нагрузке и требуют охлаждения. Diamond Systems предлагает пассивный и активный радиатор охлаждения, разработанный специально для Floyd SC. Вентилятор активного радиатора управляется автоматически операционной системой Linux, а также утилитой от Diamond.


Питание

Питание обеспечивается через цилиндрический разъем 5,5/2,5 мм. Диапазон напряжений питания 10,8-25,2 В постоянного тока (поддерживает напряжения питания 7 В +/-5% и 24 В +/-5%). Для обеспечения работы системы с модулем Jetson и периферийными платами на полной мощности с запасом, рекомендуется использование источника питания мощностью от 30 Вт. Адаптер переменного тока PS-12V-03 от Diamond обеспечивает питание 12 В / 5 А постоянного тока с необходимым ответным разъемом и входным разъемом IEC 3. Силовой кабель питания для США в комплекте.
