Floyd
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- Множество интерфейсов ввода-вывода
- Размер: 147 x 76 мм
- Напряжение питания: 12-24 В постоянного тока
- Рабочая температура: от -25 до +80 °C

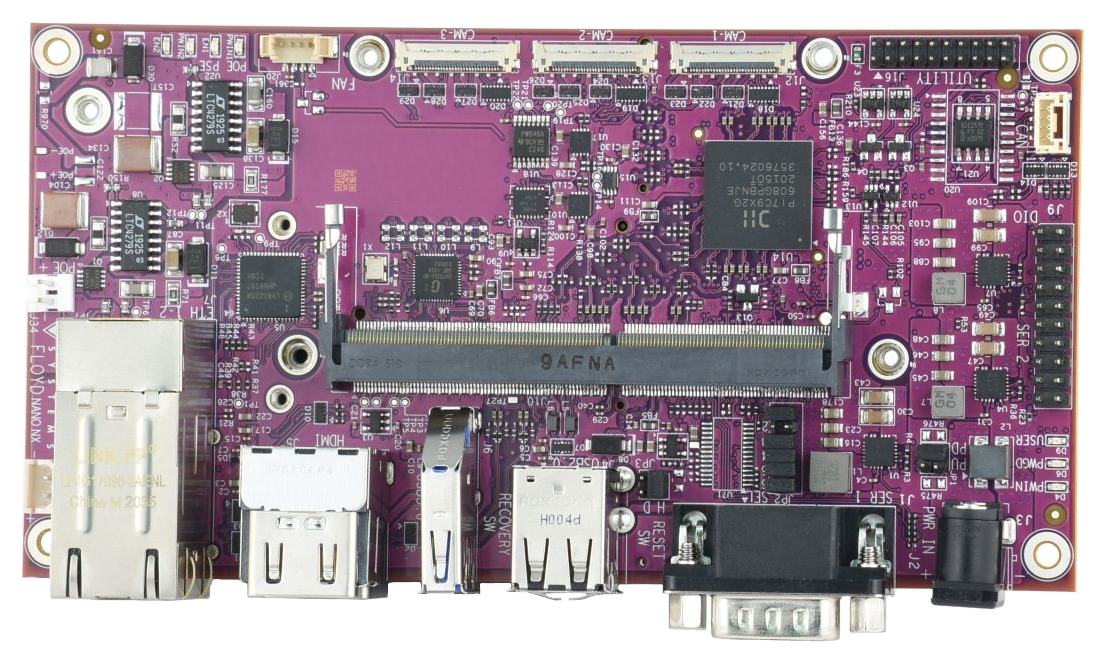

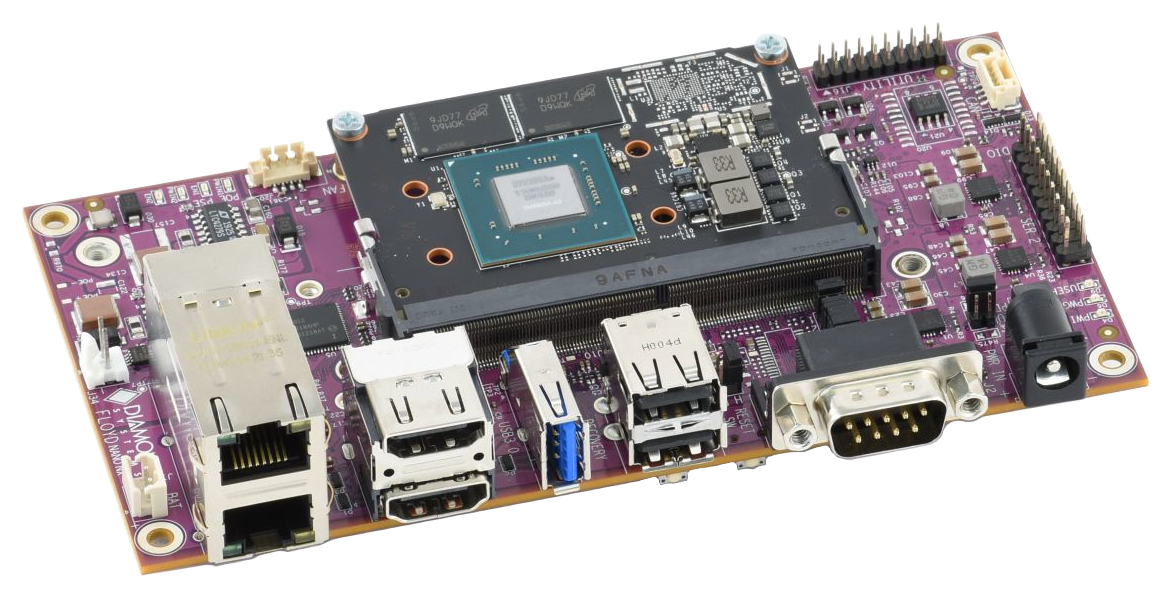

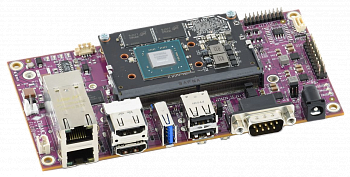

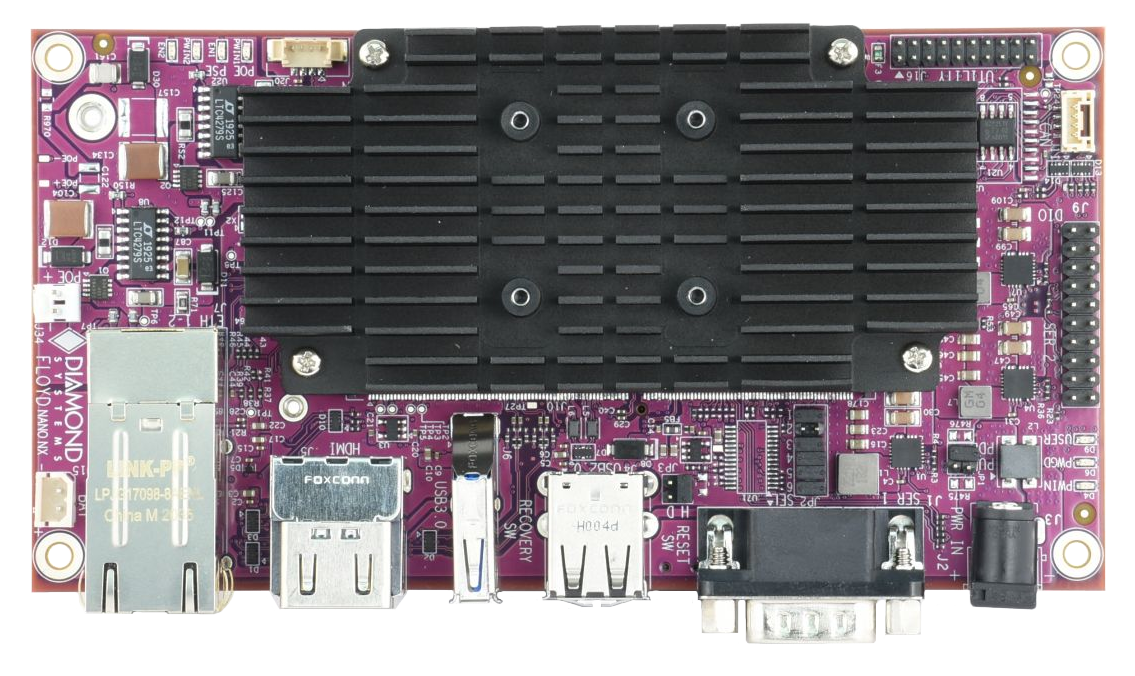

Объединительная плата Floyd превращает модули Nvidia Jetson Nano и Xavier NX в готовые встраиваемые системы, обеспечивая интерфейсы ввода-вывода для всех возможностей модуля, интерфейсы для камер, питание, и дополнительные возможности ввода-вывода.
Входы для камер включают 2 порта PoE Gigabit Ethernet, 3×2/4-канальных разъема MIPI/CSI, и 1 порт USB 3.0. Разъемы MiniCard, M.2, и Micro SD служат для расширения ввода-вывода и хранения данных. Сочетание Floyd + Nvidia переопределяет возможности; комбинация производительности и энергоэффективности Nvidia’s с возможностями ввода-вывода Diamond рождает новое поколение высокопроизводительных бюджетных решений.
Большое количество входов для камер на Floyd обеспечивает универсальность и возможность использовать плату в широком спектре приложений по захвату и обработке изображений, что на сегодняшний день является основной задачей всех модулей Jetson. Как и вся продукция Diamond, Floyd создан для надежной работы в широком диапазоне температур окружающей среды, что соответствует возможностям модулей Jetson.
При установке модуля Xavier NX, Floyd предлагает 1 порт CAN 2.0B. В стандартной комплектации порт неизолированный, изолированный доступен по заказу.
Floyd имеет пакет поддержки платформы для Linux на основе Nvidia Jetpack.
Готовая система
Floyd можно приобрести в виде готовой системы с модулем Nano или NX и предустановленной, доработанной в компании Diamond ОС Linux для Jetson. Система монтируется в прочный корпус из стали и алюминия. Корпус имеет возможности расширения для двух дополнительных разъемов DB9 (последовательный порт, GPIO, и/или CAN), и для максимум двух антенных разъемов типа SMA для установленного модуля M.2 или Minicard.
Конфигурации платы

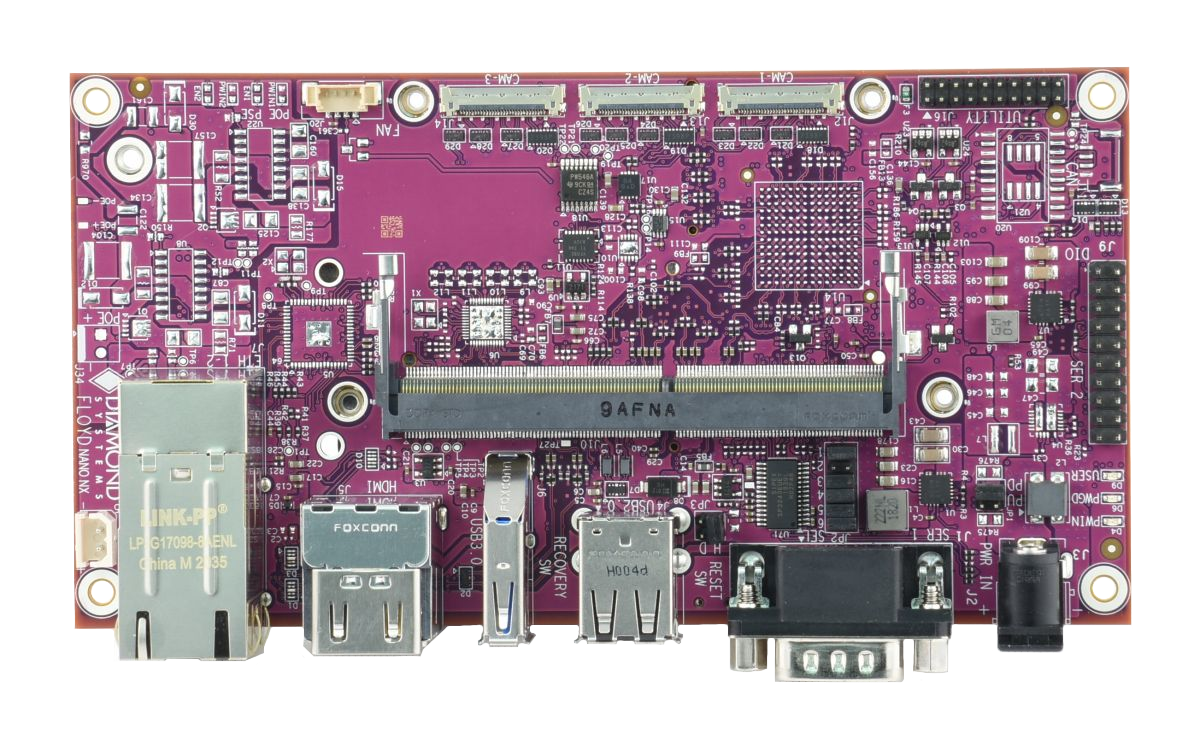

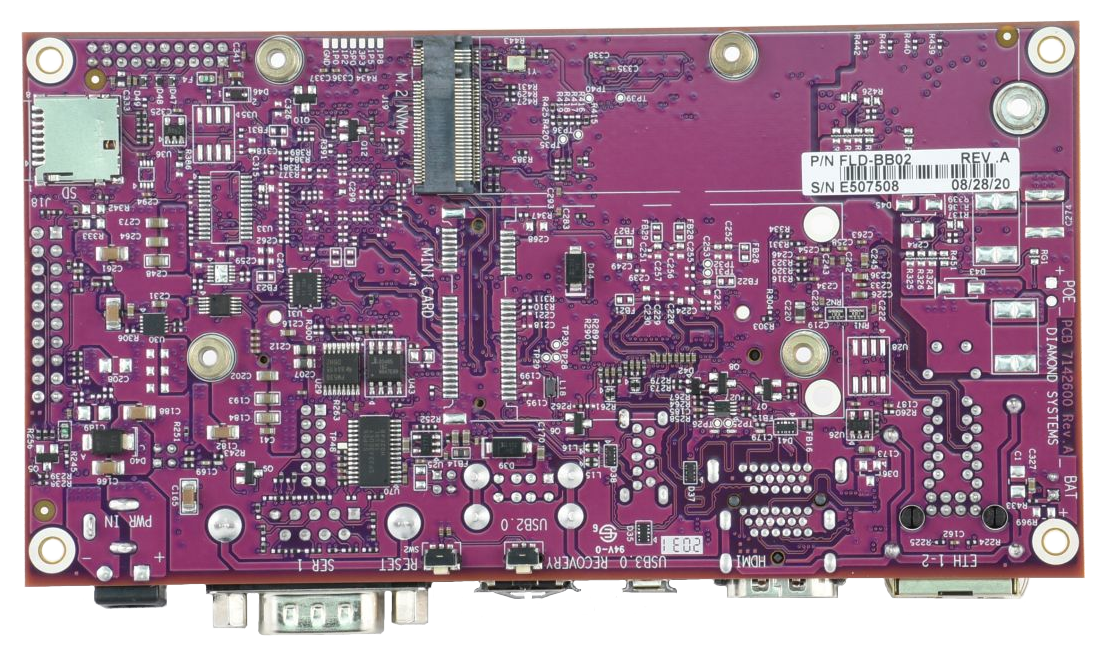

Floyd существует в двух конфигурациях: FLD-BB01 с полным набором функций ввода-вывода, и FLD-BB02 с меньшим количеством возможностей ввода-вывода для бюджетных приложений. В версии BB02 также отсутствует переключатель PCIe, который используется в BB01 для расширения ввода-вывода, позволяя таким образом использовать соединение PCIe x4 — M.2 для достижения более высоких скоростей чтения/записи для твердотельных накопителей.
| Технические характеристики | |
| Gigabit Ethernet | 1 или 2 порта Gigabit Ethernet |
| HDMI | 2 порта HDMI 2.0a/b |
| USB 3.0 | 1 порт USB 3.0 с разъемом type A |
| USB 2.0 | 2 порта USB 2.0 с разъемом type A; 1 порт поддерживает OTG |
| GPIO | 8x GPIO с логическими уровнями 3,3 В |
| Последовательный ввод-вывод | 2 последовательных порта RS-232/422/485 (в зависимости от модели) |
| MIPI/CSI | 3 двух/четырехканальных порта для камеры MIPI/CSI |
| CAN | 1 порт CAN (только для модуля NX) |
| Mini PCIe | 1 разъем Mini PCIe с поддержкой PCIe и USB |
| Хранение данных | Разъемы M.2 2280 PCIe x1 или x4 NVME |
| PoE | Опциональная поддержка PoE+ (с внешним источником питания) |
| Напряжение питания | 12-24 В постоянного тока |
| Размер | 147 x 76 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -25 до +80 °C (как у модулей Jetson Nano / NX) |
| Артикул | Описание |
| FLD-BB01 | Объединительная плата Floyd для модулей Jetson Nano и Jetson Xavier NX |
| FLD-BB02 | Объединительная плата Floyd, бюджетная версия с меньшим количеством интерфейсов ввода-вывода |
| JB-FLD-BASE-01 | Набор Jetbox Floyd на базе объединительной платы BB01; включает ПО и все необходимые компоненты кроме модуля Nano / NX |
| JB‑FLD‑BASE‑02 | Набор Jetbox Floyd на базе объединительной платы BB02; включает ПО и все необходимые компоненты кроме модуля Nano / NX |
| 6981182 | Двухпортовый кабель CANbus 2.0 |
| C-DB9M-2 | Кабель для последовательного порта, разъем 2x DB9M - 2x10 .1" |
