Jackson

• Модули NVIDIA Jetson Orin Nano / Orin NX
• Широкий выбор интерфейсов ввода-вывода
• Поддержка множества камер и 8 линий CSI
• Рабочая температура: от -25 до +80 °C

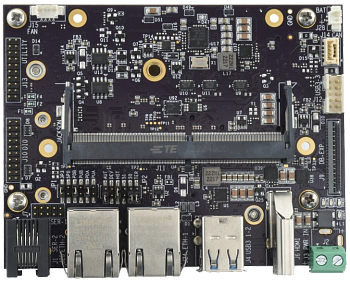

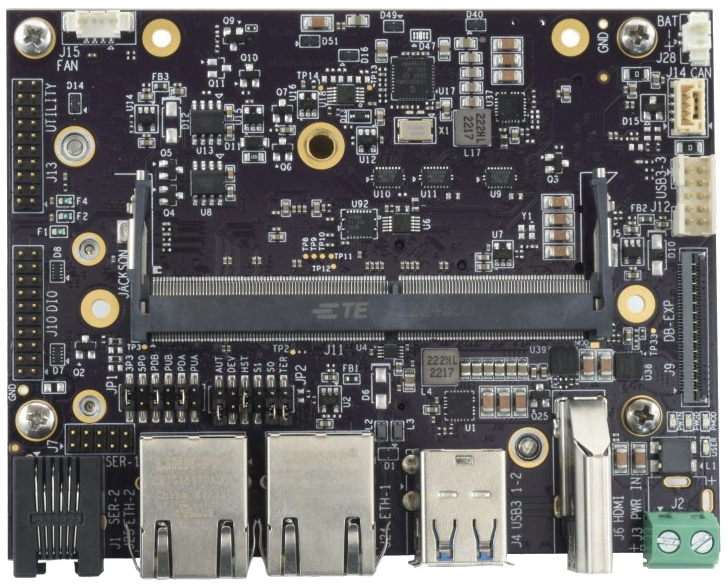

Jackson является компактным бюджетным решением для модулей NVIDIA Jetson Orin Nano / Orin NX и имеет широкий набор интерфейсов ввода-вывода. Jackson выводит все интерфейсы графических модулей на разъемы ввода-вывода или расширения. Два 4-полосных разъема камеры CSI позволяют использовать плату в высокопроизводительных приложениях обработки графики с применением передовых возможностей серии Orin.

Разъем расширения ввода-вывода делает удобной кастомизацию приложений Orin Nano / NX путем разработки недорогих дочерних плат, которые крепятся непосредственно с нижней стороны объединительной платы Jackson. Разъем дает доступ к PCIe, USB3, I2C, и питанию посредством гибкого кабеля. Есть возможность разработки дочерних плат для дополнительных портов Ethernet и USB, разъемов M.2 и minicard, и других интерфейсов ввода-вывода.

Jackson может поставляться как объединительная плата, так и в качестве законченного интегрированного решения с модулем Jetson, радиатором охлаждения с вентилятором, и установленной операционной системой Linux. Смотрите подробнее в информации для заказа.

Разъем для адаптера камеры

Jackson имеет уникальный разъем для адаптера камеры, что позволяет подключать к плате любые камеры, включая стандарные, кастомизированные, CSI и GMSL, при помощи недорогой платы-адаптера. Кастомизированные камеры могут быть с легкостью подключены к плате Jackson подобным образом без необходимости кастомизации объединительной платы и различных минусов незакрепленных плат-адаптеров.

Возможности расширения

Jackson обладает множеством разъемов для ввода-вывода и хранения данных:

Разъем M.2 M key с NVMe PCIe x4 обычно используется для хранения данных, поскольку модули Orin Nano и Orin NX не имеют встроенного накопителя eMMC. Разъем поддерживает модули размеров 2242 и 2280. Весь необходимый крепеж входит в комплект.

Полноразмерный разъем minicard имеет интерфейсы PCIe и USB и поддерживает широкий диапазон модулей ввода-вывода включая аналоговые, цифровые, последовательного ввода-вывода, Ethernet, WiFi, и Bluetooth.

Разъем M.2 E key 2230 позволяет установить модули модема, WiFi, и Bluetooth для мобильных приложений.

Расширение с помощью дочерних плат

Уникальный разъем с гибким кабелем позволяет еще больше расширить возможности ввода-вывода при помощи стандартных или кастомизированных дочерних плат. Разъем предоставляет связь по USB 3.0 и PCIe с модулем Jetson, а также питание. Поскольку дочернюю плату ввода-вывода гораздо быстрее и проще разработать чем разрабатывать полностью кастомизированную объединительную плату, требуется гораздо меньше усилий для добавления пользовательского ввода-вывода в проект с Orin Nano / NX. Например, дополнительные порты USB 3.0, Ethernet, коммутатор Ethernet, и даже схема PoE PD могут быть с легкостью добавлены при помощи дочерней платы.

Дочерние платы обычно имеют те же габариты что и основная плата и для удобства крепятся непосредственно с нижней стороны платы. Их также можно монтировать рядом. Форм-фактор в результате будет тоньше, но шире.

Набор кабелей

Набор кабелей для Jackson (артикул CK-JAX-01) включает все необходимые кабели ввода-вывода кроме стандартных (Ethernet, USB, HDMI).
