Magellan
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
- Процессоры: Intel Atom Z510 1,1 ГГц или Intel Core 2 Duo LV 1,6 ГГц
- ОЗУ: до 4 ГБ DDR2 SDRAM (зависит от процессорного модуля)
- Разъемы: PCI-104, SUMIT, FeaturePak
- Расширенный рабочий температурный диапазон: от –40 до +85 °С
Magellan - это высокопроизводительная, высокоинтегрированная embedded-ready подсистема (ERS) уровня платы, совпадающая по размерам с популярным стандартом компьютеров-на-модуле COM Express.
Процессорное ядро Magellan состоит из процессороного модуля COM Express и радиатора охлаждения, установленного на его нижней плоскости, благодаря чему оптимизируется теплоотвод и увеличивается пространство для размещения подсистем ввода-вывода и разъемов. Благодаря такому решению, Magellan объединяет два порта Gigabit Ethernet, блок питания 7-30 В постоянного тока, полный набор разъемов периферийных интерфейсов, мезонинное расширение PCI-104 или SUMIT, а также разъем FeaturePak в дополнение к полноценному ядру встраиваемого ПК, - всё это в компактном форм-факторе COM Express - 95 x 125мм.
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
Информация для заказа
| MAG-965-1G | Magellan ERS, Core 2 Duo LV 1,6 ГГц, 1 ГБ SO-DIMM SDRAM, радиатор охлаждения |
| MAG-965-4G | Magellan ERS, Core 2 Duo LV 1,6 ГГц, 4 ГБ SO-DIMM SDRAM, радиатор охлаждения |
| MAG-Z510-1G | Magellan ERS, Atom Z510 1,1 ГГц, 1 ГБ SDRAM (распаяно на плате), радиатор охлаждения |
| DK-MAG965 | Набор разработчика Magellan 965: MAG-965-1G, набор кабелей, драйверы |
| DK-MAG510 | Набор разработчика Magellan Z510: MAG-Z510-1G, набор кабелей, драйверы |
| C-MAG-KIT | Набор кабелей для всех встроенных подсистем ввода-вывода |
| PNL-MAG-01 | Плата панели ввода-вывода с комплектом крепежа |
Предлагаются варианты моделей Magellan, отличающиеся используемым процессорным модулем COM Express и объемом ОЗУ SDRAM (подключаемым или распянным на плате). Подсистемы Magellan могут использоваться как высокоинтегрированный встраиваемый компонент или как платформа для разработки прикладных приложений и референсных образцов.
Объединительная плата Magellan оснащена разъемами и интерфейсами USB, последовательных портов, Gigabit Ethernet, аудио и SATA. Она также поддерживает подключение различных типов дисплеев, включая ЭЛТ, плоскопанельных с интерфейсом LVDS и телевизоров. Питание подается через прочную 6-контактную колодку.
Поддержка ПО
Magellan может работать под управление ОС Linux, Windows XP, Windows Embedded Standard и Windows Embedded CE. Все драйверы входят в комплект поставки.
Системы разработчика
Доступные полные наборы разработчика Magellan, включающие в себя все компоненты, необходимые для начала разработки вашего встраиваемого решения. В каждый набор входят Magellan ERS, набор кабелей и CD с ПО.

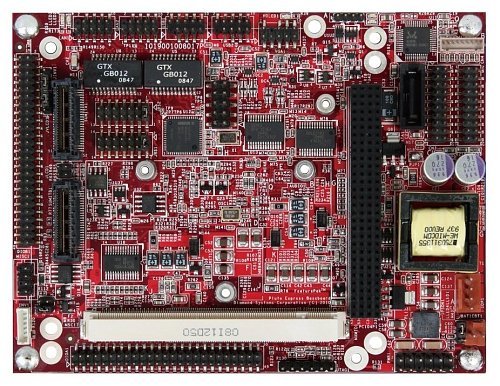

Верхняя сторона платы.

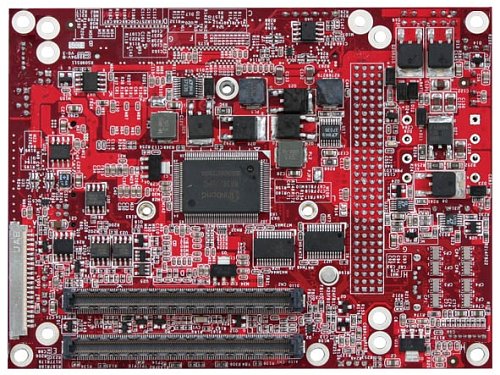

Нижняя сторона платы.

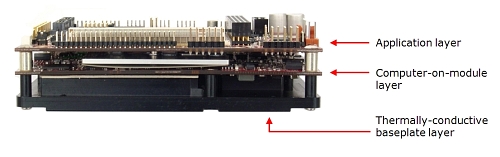

Вид сбоку.
| Технические характеристики | |
|---|---|
| Процессор | Intel Atom Z510 или Core 2 Duo LV |
| Тактовая частота | Atom Z510: 1,1 ГГц Core 2 Duo LV: 1,6 ГГц |
| Системная шина | Atom Z510: 400 МГц Core 2 Duo LV: 800 МГц |
| ОЗУ | Atom Z510: 1 ГБ DDR2 SDRAM, распаяно на плате Core 2 Duo LV: 1 или 4 ГБ SO-DIMM DDR2 SDRAM |
| Набор микросхем | Atom Z510: US15WPT Core 2 Duo LV: 965GME с ICH8M |
| Сторожевой таймер | Режимы немаскируемых прерываний или перезагрузки |
| BIOS | AMI PnP Flash BIOS |
| Накопители | 1 порт SATA, поддерживается 1 устройство Разъем USB flashdisk |
| Последовательные порты | 2 порта RS-232 2 порта RS-232/422/485 |
| USB | 4 порта USB 2.0 |
| ЛВС | 1 порт Gigabit Ethernet на процессорном модуле 1 порт Gigabit Ethernet на объединительной плате (контроллер Intel 82574) |
| Клавиатура/Мышь | Поддержка USB-клавиатуры/мыши в BIOS и операционных системах |
| Дисплей | Интерфейс LVDS для ЖК-дисплеев Интерфейс VGA для ЭЛТ-дисплеев |
| Звук | Аудиокодек AC'97, микрофонный вход, линейный вход/выход |
| Шина SUMIT-ISM (совмещена с PCI-104) | PCI Express, SMBus, I2C, LPC |
| Шина PCI-104 (совмещена с SUMIT-ISM) | PCI |
| Разъем FeaturePak | 2 PCI Express x1, 2 USB, 1 последовательная SMBus |
| Питание | 7-30 В постоянного тока |
| Энергопотребление (предварительные данные) | MAG-Z510-1G: 10,3 Вт (ожидание), 14,2 Вт (нагрузка) MAG-965-xG: 14,2 Вт (ожидание), 23,5 Вт (нагрузка) |
| Размеры | MAG-Z510-1G: 125 x 95 x 45 мм MAG-965-xG: 125 x 95 x 57 мм |
| Вес | MAG-Z510-1G: 332 г MAG-965-xG: 544 г |
| RoHS | Совместим |
| Условия эксплуатации и хранения | |
| Рабочая температура | от –40 до +85 °C |
| Рабочая влажность | от 0 до 90 %, без образования конденсата |
