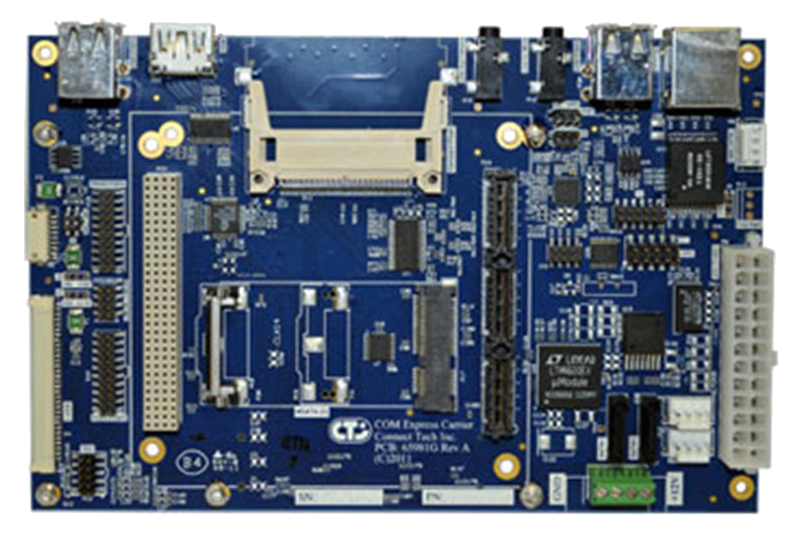

Объединительная плата CCG001/002/003
Объединительная плата COM Express Type 2
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Поддерживаются модули от всех основных производителей
- Расширение PCI-104 и PCIe/104
- Размеры: 175 x 115 мм
- Рабочая температура: от -30 до +80 °C
Плата COM Express от Connect Tech — это компактная полнофункциональная объединительная плата, совместимая с модулями COM Express Type 2 Basic и Compact.
Плата может использоваться как автономная объединительная плата, или быть интегрирована в готовое приложение. Она также может служить в качестве небольшой тестовой платформы для приложений с автономным питанием, использующих модули COM Express Compact.
Данная объединительная плата хорошо подойдет для хоста встраиваемых приложений, требующего высокой производительности и пропускной способности в компактном форм-факторе. Возможности расширения и кастомизации осуществляются посредством объединительных плат для конкретного приложения.
| Технические характеристики | |
| Видео | 1x HDMI, 1x LVDS, 1x VGA |
| USB | 4x USB 2.0 |
| Хранение данных | 1x mSATA, 2x SATA |
| Аудио | 1x стереовход, 1x стереовыход |
| Ethernet | 1x Gigabit Ethernet (10/100/1000) |
| Последовательный ввод-вывод | 4x RS-232, 4x RS-485 |
| GPIO | 8-битный GPIO |
| Энергопотребление | Около 5-12 А @ 12 В |
| Напряжение питания | Широкодиапазонный источник питания от +12 до +22 В постоянного тока |
| Размеры | 175 x 115 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -30 до +80 °C |
| Артикул | Описание |
| CCG001 | Объединительная плата COM Express Type 2 (расширение PCI-104 и PCIe/104) |
| CCG002 | Объединительная плата COM Express Type 2 (без расширения PC/104) |
| CCG003 | Объединительная плата COM Express Type 2 (без расширения PCI-104) |
| CKG007 | Кабельный набор CCG001 |
| CBG070 | Кабель VGA Cable |
| CBG073 | 2 кабеля последовательного ввода-вывода |
| CBG076 | LVDS без концевой заделки |
| CBG078 | Backlight без концевой заделки |
| CBG080 | Кнопка перезагрузки |
| CBG090 | Кабель данных и питания для жесткого диска SATA |
