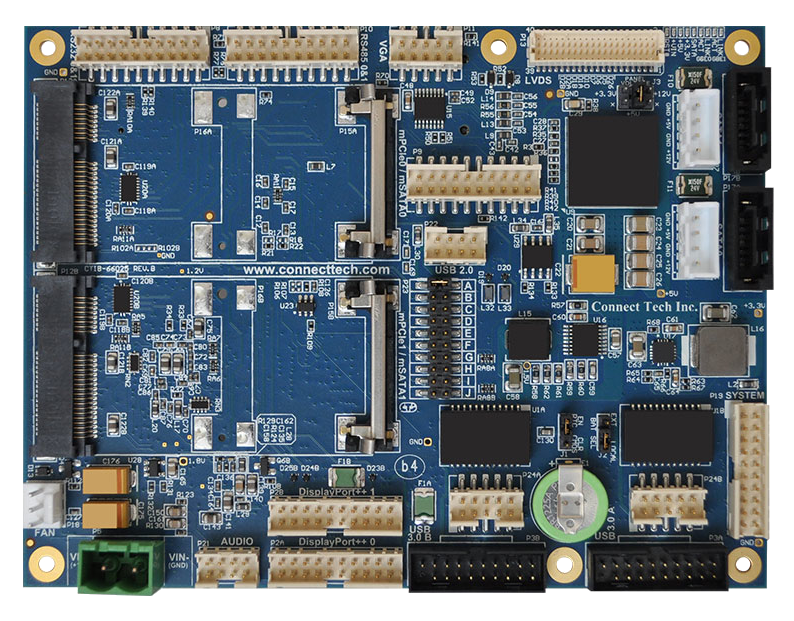

Объединительная плата CCG011/012
Компактная защищенная объединительная плата COM Express Type 6
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Совместимость с COM Express Type 6
- Защищенные разъемы с фиксацией
- Размеры: 95 x 125 мм
- Рабочая температура: от -40 до +85 °C
Плата отлично подойдет для приложений с ограниченным пространством, жестких условий эксплуатации, и способна работать при температурах окружающей среды от −40 до +85 °C.
| Технические характеристики | |
| Совместимость | COM Express Type 6, PCIMG COM Express COM.0 R2.0 |
| Mini PCIe/mSATA | 1x расширение для SIM-карты, 2 слота (с интерфейсами PCIe, USB и SATA) |
| Хранение данных | 2x внешних вертикальных разъема SATA с фиксацией, 2x mSATA |
| Сеть | 2x Gigabit Ethernet (10/100/1000) |
| GPIO | 8-битный GPIO |
| USB | 8x USB 2.0 |
| Видео | 1x LVDS (один канал 24-бита, два канала 48-бит), 1x VGA, 2x DDI |
| Аудио | HD-аудио (кодек Cirrus Logic CS4207), 1x стереовход, 1x стереовыход |
| Последовательный ввод-вывод | 1x консольный порт RS-232 (TX/RX), 2x RS-232, 2x RS-422/485 |
| Другое | Индикация необходимости замены батареи, I2C, интерфейс PC speaker, SMBus, состояние системы (выводы S3 и Reset) |
| Напряжение питания | Вход: +12 В +/- 5% (концевой разъем с шагом 5 мм), батарея RTC 3 В 48 мАч на плате (есть возможность подключить внешнюю батарею RTC) |
| Тип разъема ввода-вывода | Защищенные низкопрофильные скрытые разъемы с шагом 2 мм и фиксацией. Могут быть подключены к кабельному набору с выводом на панель, или к разъемам типа MIL |
| Размеры | 125 x 95 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| CCG011 | Компактная защищенная объединительная плата COM Express Type 6 (версия с USB 2.0) |
| CCG012 | Компактная защищенная объединительная плата COM Express Type 6 (версия с USB 3.0) |
| CKG020 | Полный кабельный набор CCG011 |
| CKG021 | Стартовый кабельный набор CCG011/12 |
| CKG055 | Полный кабельный набор CCG012 |
| CBG090 | Кабель SATA для жесткого диска и кабель питания |
| CBG104 | Кабель 2х USB 2.0 - 8-контактный Minitek |
| CBG113 | Кабель DisplayPort - 20-контактный Minitek |
| CBG116 | Кабель System-Misc - 20-контактный Minitek |
| CBG117 | Кабель RJ-45 - 10-контактный Minitek |
| CBG118 | Кабель 2х Audio - 8-контактный Minitek |
| CBG120 | Кабель VGA - 10-контактный Minitek |
| CBG121 | Кабель 2х DB9 - 20-контактный Minitek |
| CBG160 | Кабель 2х USB 3.0 - 20-контактный RA USB 3.0 для монтажа на панель: внутренний выход под прямым углом |
| CBG287 | Кабель 2х USB 3.0 - 20-контактный RA USB 3.0 для монтажа на панель: внешний выход под прямым углом |
| CBG288 | Кабель 2х USB 3.0 - 20-контактный RA USB 3.0 для монтажа на панель: вертикальный выход |
