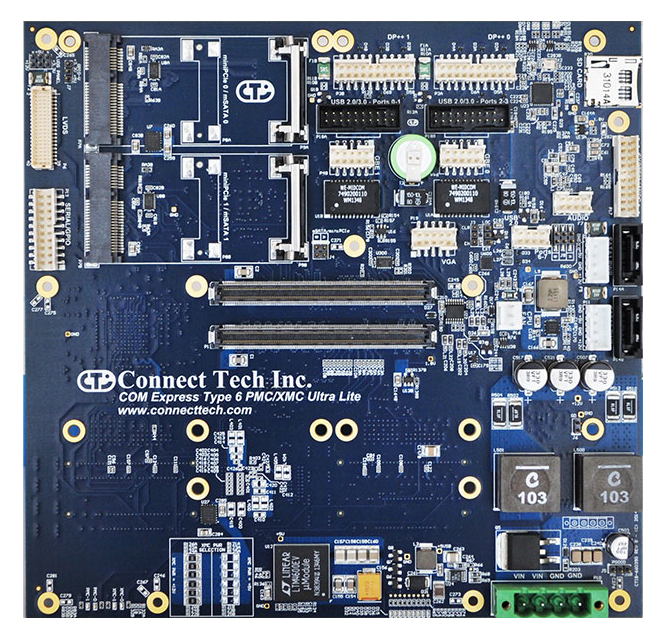

Объединительная плата CCG013
Компактная объединительная плата COM Express Type 6 PMC/XMC
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- COM Express Type 6
- Двойное расширение PMC/XMC и Mini-PCIe
- Размеры: 170 x 165 мм
- Рабочая температура: от -40 до +85 °C
Плата COM Express Type 6 PMC/XMC от компании Connect Tech — это компактная многофункциональная объединительная плата с двойным расширением PMC/XMC и Mini-PCIe. Плата имеет интерфейсы USB 3.0 и DisplayPort, и поддерживает самые современные процессоры Intel.
Плата хорошо подойдет для аэрокосмических и других приложений. Работает от широкодиапазонного регулируемого или нерегулируемого источника питания, обеспечивающего от +12 до +48 В постоянного тока.
| Технические характеристики | |
| Совместимость | COM Express Type 6 |
| Разъемы | Защищенные разъемы с шагом 2 мм и фиксацией |
| Mini PCIe/mSATA | 2 слота (с интерфейсами PCIe, USB и SATA) |
| Хранение данных | 2x внешних SATA, 2x mSATA, промышленные SSD-накопители объемом до 64 ГБ |
| USB | 2x USB 2.0, 4x USB 3.0 |
| Сеть | 2x Gigabit Ethernet (10/100/1000) |
| GPIO | 8-битный GPIO |
| Видео | 1x LVDS, 1x VGA, 2x DDI |
| Аудио | 1x стереовход, 1x стереовыход |
| Последовательный ввод-вывод | 1x RS-232 от COM Express |
| Напряжение питания | От +12 до +48 В постоянного тока |
| Размеры | 170 x 165 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| CCG013 | Компактная объединительная плата COM Express Type 6 PMC/XMC |
| CKG021 | Стартовый кабельный набор для CCG013 |
| CBG090 | Кабель SATA для жесткого диска и кабель питания |
| CBG104 | Кабель 2х USB 2.0 - 8-контактный Minitek |
| CBG113 | Кабель DisplayPort - 20-контактный Minitek |
| CBG116 | 20-контактный системный кабель Minitek |
| CBG117 | Кабель RJ-45 - 10-контактный Minitek |
| CBG118 | Кабель 2х Audio - 8-контактный Minitek |
| CBG120 | Кабель VGA - 10-контактный Minitek |
| CBG121 | Кабель 2х DB9 - 20-контактный Minitek |
| CBG160 | Кабель 2х USB 3.0 - 20-контактный RA USB 3.0 для монтажа на панель: внутренний выход под прямым углом |
| CBG287 | Кабель 2х USB 3.0 - 20-контактный RA USB 3.0 для монтажа на панель: внешний выход под прямым углом |
| CBG288 | Кабель 2х USB 3.0 - 20-контактный RA USB 3.0 для монтажа на панель: вертикальный выход |
