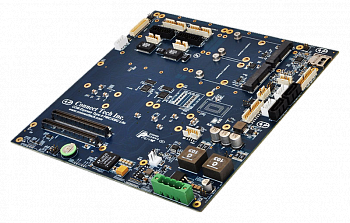

Объединительная плата CCG016
Объединительная плата COM Express Type 6 PMC/XMC
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- COM Express Type 6
- Двойное расширение PMC/XMC и Mini-PCIe
- Размеры: 195 x 190 мм
- Рабочая температура: от -40 до +85 °C
Плата COM Express Type 6 PMC/XMC от компании Connect Tech — это компактная многофункциональная объединительная плата с двойным расширением PMC/XMC и Mini-PCIe. Плата имеет интерфейсы USB 3.0 и DisplayPort, и поддерживает самые современные процессоры Intel.
Плата хорошо подойдет для аэрокосмических и других приложений. Работает от широкодиапазонного регулируемого или нерегулируемого источника питания, обеспечивающего от +12 до +48 В постоянного тока.
| Технические характеристики | |
| Совместимость | COM Express Type 6 |
| Разъемы | Защищенные разъемы с шагом 2 мм и фиксацией |
| Mini PCIe/mSATA | 2 слота (с интерфейсами PCIe, USB и SATA) |
| Хранение данных | 2x mSATA, промышленные SSD-накопители объемом до 64 ГБ |
| USB | 2x USB 2.0, 4x USB 3.0 |
| Сеть | 2x Gigabit Ethernet (10/100/1000) |
| GPIO | 8-бит (4 входа/ 4 выхода, с буфером, +3,3 или +5 В на выбор) |
| Видео | 1x LVDS, 1x VGA, 2x DP/HDMI с автоопределением |
| Аудио | 1x стереовход, 1x стереовыход |
| Последовательный ввод-вывод | 1x RS-232 |
| SD-карта | 1x слот microSD |
| Напряжение питания | От +12 до +48 В постоянного тока |
| Размеры | 195 x 190 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| CCG016 | Объединительная плата COM Express Type 6 PMC/XMC |
| CKG021 | Стартовый кабельный набор для CCG016 |
| CKG028 | Полный кабельный набор для CCG016 |
| CKG062 | Кабельный набор для CCG013/CCG016 |
| CBG090 | Кабель SATA для жесткого диска и кабель питания |
| CBG104 | Кабель SATA для жесткого диска и кабель питания |
| CBG113 | Кабель SATA для жесткого диска и кабель питания |
| CBG116 | 20-контактный системный кабель Minitek |
| CBG117 | Кабель RJ-45 - 10-контактный Minitek |
| CBG118 | Кабель 2х Audio - 8-контактный Minitek |
| CBG120 | Кабель VGA - 10-контактный Minitek |
| CBG121 | Кабель 2х DB9 - 20-контактный Minitek |
| CBG125 | LVDS DF20A-40DS - нераспаяные выводы |
| CBG130 | Два USB 2.0 - 20-контактный Minitek |
| CBG131 | Два USB 3.0 to 20-контактный Minitek |
| CBG145 | HDMI - 20-контактный Minitek |
