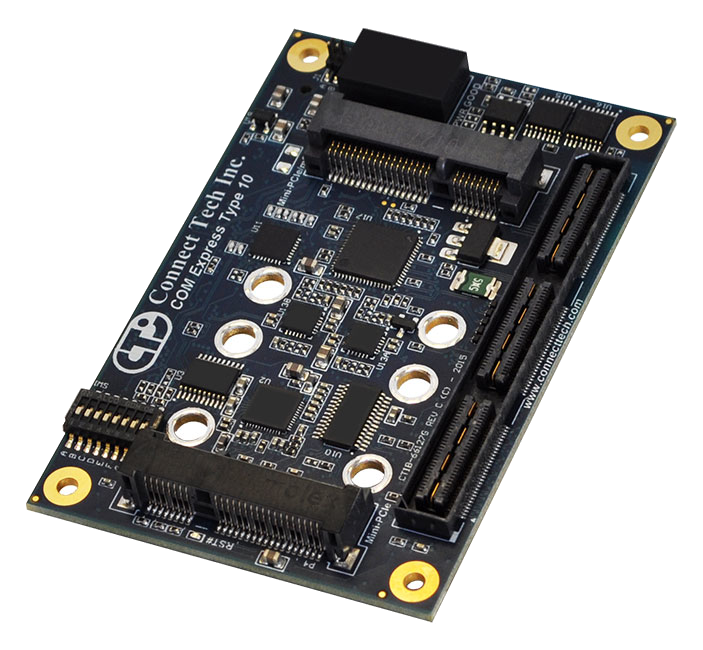

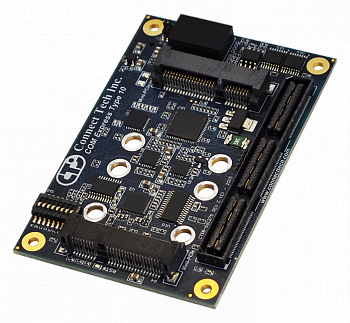

Объединительная плата CCG030
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Расширение через Mini PCI Express
- Работает с готовыми или заказными интерфейсными платами
- Размеры: 84 x 55 мм
- Рабочая температура: от -40 до +85 °C
Объединительная плата COM Express Type 10 от Connect Tech, модель CCG030, способна существенно повлиять на процесс разработки! Плата CCG060 имеет разъемы с высокой плотностью для подключения как стандартных, так и кастомизированных интерфейсных плат, что значительно уменьшает необходимость использования кабелей.
Поскольку все элементы для таких интерфейсов как Gigabit Ethernet, USB 3.0, последовательный ввод-вывод и видео уже размещены на плате, разработка собственной интерфейсной платы может быть осуществлена с минимальными затратами, собственными силами либо с помощью специалистов Connect Tech.
Расширение платы CCG030 осуществляется через Mini-PCI Express, который можно использовать либо для периферийных устройств Mini PCI Express или mSATA. Помимо этого, незадействованные интерфейсы SATA и PCIe x1 с синхронизирующими сигналами выводятся на интерфейсную плату. Это позволяет спроектировать такую плату с учетом специфических требований.
| Технические характеристики | |
| Совместимость | COM Express Type 10, PICMG COM Express COM.0 R2.1 |
| Mini PCIe/mSATA | 1x половинный Mini-PCIe со слотом для SIM-карты, 1x полноразмерный или половинный Mini-PCIe/mSATA |
| Хранение данных | 1x SATA 2.0 |
| USB | 2x USB 2.0 (Mini-PCIe), 2x USB 3.0, 4x USB 2.0 |
| Сеть | 2x Gigabit Ethernet (10/100/1000) |
| Видео | 1 x DDI, 1x LVDS |
| Аудио | 1x аудиовход HD, 1x аудиовыход HD |
| Последовательный ввод-вывод | 2x RS-232/485 |
| SD-карта | 1x слот microSD |
| GPIO | 4x входа, 4x выхода |
| Расширение | 1x PCIe CLK, 1x PCIe |
| Другое | 1x разъем для вентилятора, 1x SMB, I2C |
| Напряжение питания | +12 В, диапазон от +7,5 до +14 В |
| Размеры | 84 x 55 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| CCG030 | Мезонинная объединительная плата COM Express Type 10 |
| XBG101 | Полнофункциональная интерфейсная плата COM Express Type 10 |
| XBG102 | Компактная интерфейсная плата COM Express Type 10 |
| CBG090 | Кабель SATA для жесткого диска и кабель питания |
| CBG111 | 2х DB-9 для монтажа на панель - 10-контактный Minitek |
| CBG113 | Кабель SATA для жесткого диска и кабель питания |
| CBG117 | Кабель RJ-45 - 10-контактный Minitek |
| CBG118 | Кабель 2х Audio - 8-контактный Minitek |
| CBG125 | LVDS DF20A-40DS - нераспаяные выводы |
| CBG131 | Два USB 3.0 to 20-контактный Minitek |
| CBG145 | HDMI - 20-контактный Minitek |
