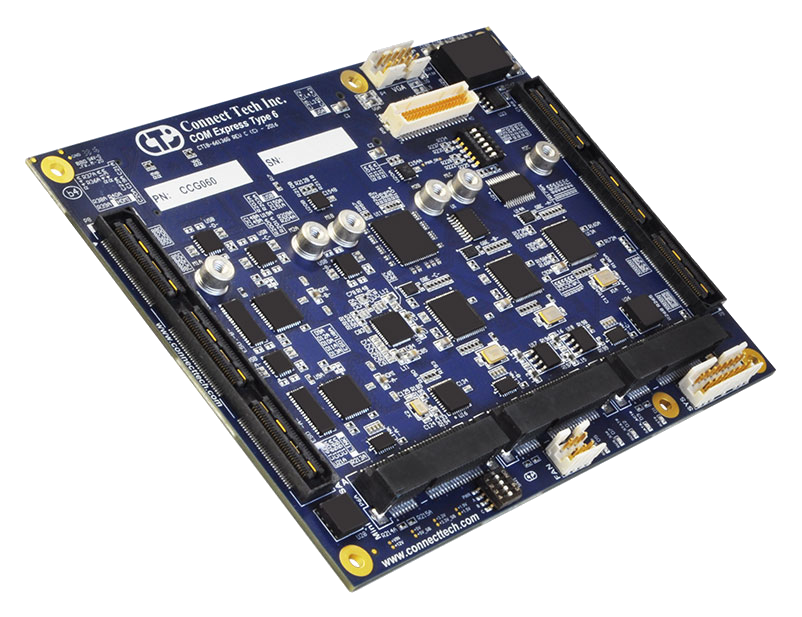

Объединительная плата CCG060
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Совместимость: COM Express Type 6, PICMG COM Express COM.0 R2.1
- Работает с готовыми или заказными интерфейсными платами
- Размеры: 125 x 95 мм
- Рабочая температура: от -40 до +85 °C
Объединительная плата COM Express Type 6 от Connect Tech, модель CCG060, способна существенно повлиять на процесс разработки! Плата CCG060 имеет разъемы с высокой плотностью для подключения как стандартных, так и кастомизированных интерфейсных плат, что значительно уменьшает необходимость использования кабелей.
Поскольку все элементы для таких интерфейсов как Gigabit Ethernet, USB 3.0, последовательный ввод-вывод и видео уже размещены на плате, разработка собственной интерфейсной платы может быть осуществлена с минимальными затратами, собственными силами либо с помощью специалистов Connect Tech.
Доступ к шине COM Express PCI Express x16 позволяет достичь высокой пропускной способности или разделить потоки данных. Помимо этого, незадействованные интерфейсы SATA и PCIe x1 с синхронизирующими сигналами выводятся на интерфейсную плату. Это позволяет спроектировать такую плату с учетом специфических требований.
| Технические характеристики | |
| Совместимость | COM Express Type 6, PICMG COM Express COM.0 R2.1 |
| Mini PCIe/mSATA | 3x Mini-PCIe/mSATA Full Size |
| Хранение данных | 4x SATA, 1x NVMe M.2 Key B (PCI Express или SATA) |
| USB | 3x USB 2.0 (Mini-PCIe), 4x USB 2.0, 4x USB 3.0 |
| Сеть | 4x Gigabit Ethernet (10/100/1000) |
| Видео | 1x LVDS, 1x VGA, 2x DDI |
| Аудио | 1x аудиовход HD, 1x аудиовыход HD |
| Последовательный ввод-вывод | 2x RS-232/485 |
| SD-карта | 1x слот microSD |
| Другое | 1x разъем для вентилятора, 1x SMB, I2C |
| Напряжение питания | +12 В |
| Размеры | 125 x 95 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| CCG060 | Мезонинная объединительная плата COM Express Type 6 |
| XBG601 | Интерфейсная плата для CCG060 |
| CBG090 | Кабель SATA для жесткого диска и кабель питания |
| CBG111 | Два DB-9 для монтажа на панель - 10-контактный Minitek |
| CBG113 | DisplayPort - 20-контактный Minitek |
| CBG116 | 20-контактный системный кабель Minitek |
| CBG117 | Кабель RJ-45 - 10-контактный Minitek |
| CBG118 | Кабель RJ-45 - 10-контактный Minitek |
| CBG120 | Кабель VGA - 10-контактный Minitek |
| CBG125 | LVDS DF20A-40DS - нераспаяные выводы |
| CBG145 | HDMI - 20-контактный Minitek |
| CBG186 | Системный кабель COM Express 16-контактный Minitek |
