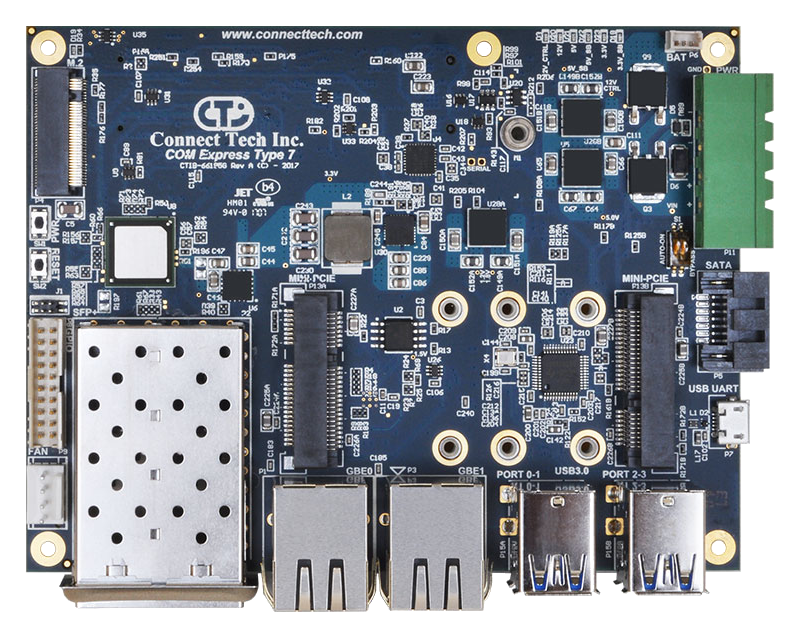

Объединительная плата CCG070
Объединительная плата COM Express Type 7
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Поддержка модулей COM Express Type 7
- 2 разъема Ethernet 10 Гб
- Размеры: 125 x 95 мм
- Рабочая температура: от -40 до +85 °C
Объединительная плата COM Express Type 7 от Connect Tech создана на базе спецификации PICMG COM Express COM.0 R3.0. Она имеет 2 разъема Ethernet 10 Гб от модулей SFP+, 2х GbE, M.2 NVMe для хранения данных, 4x USB 3.0, полноразмерный и половинный слоты расширения Mini PCIe, 8x буферизованных GPIO 3,3 В, и консольный порт через Micro USB.
Плата отлично подойдет для высокопроизводительных промышленных приложений для которых важна защищенность и компактность, а также возможность использования современных процессоров класса Xeon D.
| Технические характеристики | |
| Совместимость | Модуль COM Express Type 7 (PICMG COM Express COM.0 R3.0), поддержка процессорных модулей Xeon-D (Broadwell DE) текущего и следующих поколений |
| Расширение | 1x полноразмерный слот mini PCIe (USB + PCIe), 1x половинный слот mini PCIe (USB + PCIe) |
| Хранение данных |
1x слот M.2 2280 M-Key (PCIe + SATA) – NVMe (PCIe x4 Gen3) – SATA III (6 Гб/с) 1x стандартный порт SATA (7-контактный) |
| USB | 4x USB 3.0 |
| Сеть | 2 x 10 GbE (через SFP+), 2x Gigabit Ethernet (10/100/1000) RJ-45 |
| Видео |
Отсутствует (безмониторная система) Первоначальная настройка/отладка может быть осуществлена через графический модуль MiniPCIe |
| Последовательный ввод-вывод | 1x консольная UART (через Micro USB), 1x UART общего назначения (через разъем 2 мм) |
| GPIO | 8x буферизованных GPIO 3,3 В |
| Другое | Кнопка питания, перезагрузки, Sys Ctr |
| Напряжение питания | +12 В |
| Размеры | 125 x 95 мм |
| Вес | 124 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| CCG070 | Объединительная плата COM Express Type 7 |
| CKG043 | Кабельный набор |
| CBG116 | 20-контактный Minitek - нераспаянные выводы |
| CBG136 | Кабель батареи RTC (2032) |
| CBG247 | Micro USB - USB Type-A (для консоли) |
