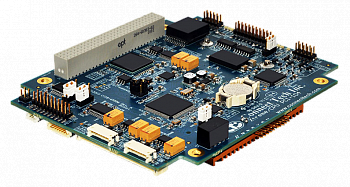

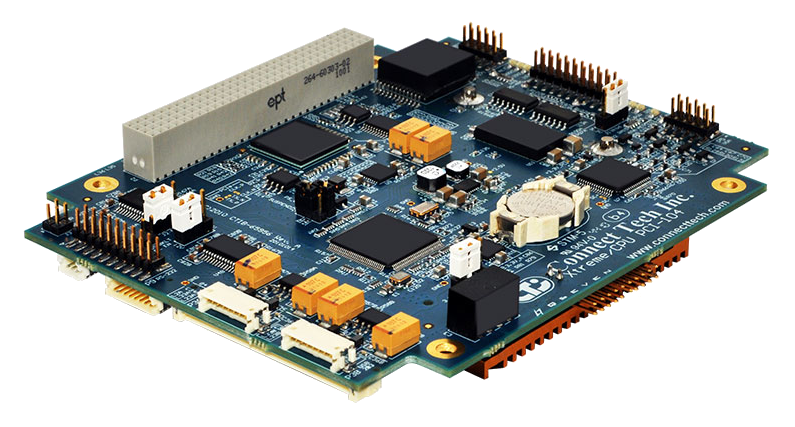

Объединительная плата QCG002
Объединительная плата PCI-104 Qseven
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Подключение до 4 плат PCI-104
- Можно использовать любой готовый модуль Qseven
- Встроенные разъемы для доступа к функциям Qseven
- Рабочая температура: от -20 до +70 °C
Компактная встраиваемая объединительная плата PCI‑104 Qseven позволяет устанавливать промышленные модули Qseven. Плата использует форм-фактор PC/104 и шину PCI‑104, и позволяет установить до 4 плат PCI‑104.
Встроенные разъемы платы позволяют использовать интерфейсы SATA, USB, Ethernet, LVDS, VGA, RS-232 и RS-422/485. Пользователи имеют возможность с легкостью модернизировать процессор и память, без необходимости изменения интерфейсов ввода-вывода.
| Технические характеристики | |
| Совместимость | PCI-104 |
| Видео | 1x LVDS, 1x VGA |
| Хранение данных | 2x SATA |
| Последовательный ввод-вывод | 2x RS-232, 2x RS-485 |
| USB | 4x USB 2.0 |
| Ethernet | 1x Gigabit Ethernet (10/100/1000) |
| Размеры | Соответствуют PC/104 |
| Напряжение питания | Вход для источника питания ATX |
| Клавиатура и мышь | PS/2 |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -20 до +70 °C (зависит от процессора) |
| Артикул | Описание |
| QCG002 | Объединительная плата PCI-104 Qseven |
| QCG008 | Объединительная плата PCI-104 Qseven. USB порт 1 конфигурируется как хост или клиент |
| CKG001 | Опциональный кабельный набор для QCG002 |
| CBG065 | Кабель Gigabit Ethernet |
| CBG070 | Кабель VGA |
| CBG071 | Кабель 2х USB |
| CBG072 | Кабель для клавиатуры и мыши |
| CBG073 | Кабель для последовательного ввода-вывода (2х) |
| CBG074 | Кабель питания ATX |
| CBG075 | Кабель питания 5 В / 12 В |
| CBG076 | Кабель LVDS без концевой заделки |
| CBG078 | Backlight без концевой заделки |
| CBG079 | Кабель SATA |
| CBG080 | Кнопка питания |
| CBG081 | Кабель питания вентилятора |
