Pluto
Встраиваемая подсистема форм-фактора ETX с расширением PC/104-Plus и конфигурируемым ЦПУ
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
* Снят с производства
Рекомендуемая замена - защищенный одноплатный компьютер и объединительная плата Gemini Снят с производства
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
- Процессор Intel Bay Trail E3845, AMD Fusion G-T56N или G-T40N
- ОЗУ до 8 ГБ DDR3 SO-DIMM SDRAM
- Шина расширения PC/104-Plus (ISA и PCI)
- Рабочая температура -40...+85 °C или -20...+71 °C

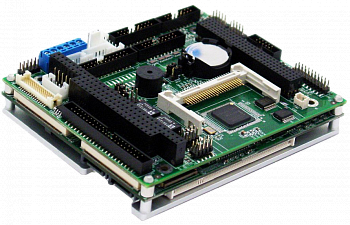

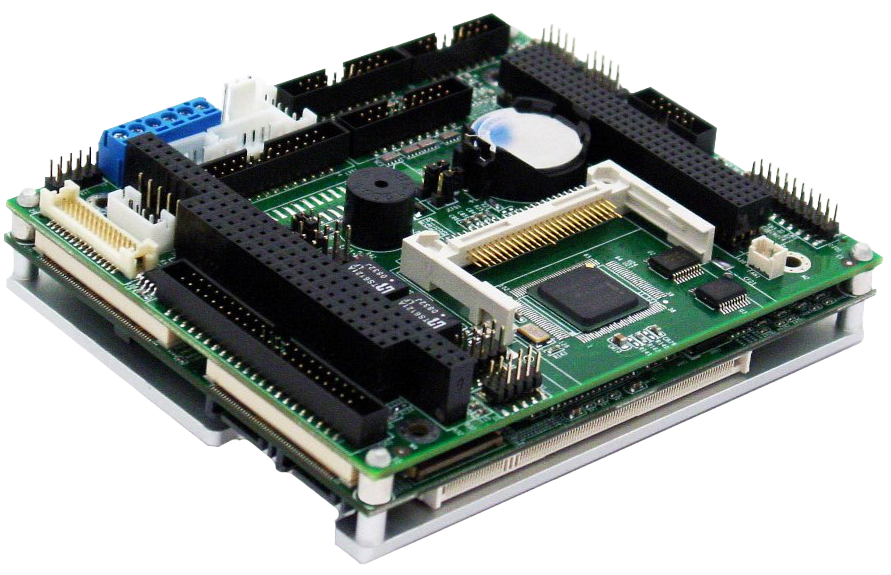

Pluto — это высокопроизводительная, высокоинтегрированная встраиваемая подсистема на уровне платы, совпадающая по площади с популярным стандартом компьютера-на-модуле (COM) форм-фактора ETX.

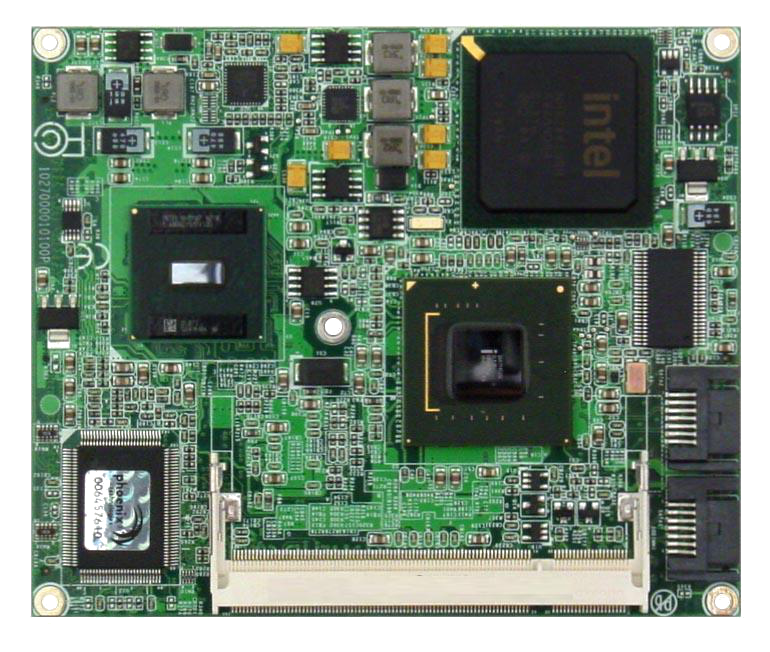

Ядро процессора Pluto состоит из процессорного модуля ETX, смонтированного на нижней части платы, и может быть оснащено различными по производительности и энергопотреблению процессорами по выбору. Pluto использует кондуктивное охлаждение для повышения защищенности и надежности посредством использования радиатора, улучшая тем самым управление температурой и увеличивая объем пространства для функций ввода-вывода и разъемов. Такой инновационный дизайн позволяет Pluto интегрировать дополнительно последовательный контроллер и контроллер Ethernet, полный набор разъемов периферийных устройств, а также стековое расширение PC/104-Plus не выходя за пределы компактного формата ETX. В нижней части кондуктивно охлаждаемого радиатора имеются 4 отверстия для монтажа Pluto в корпус или на надстройку.
Выбор процессоров:

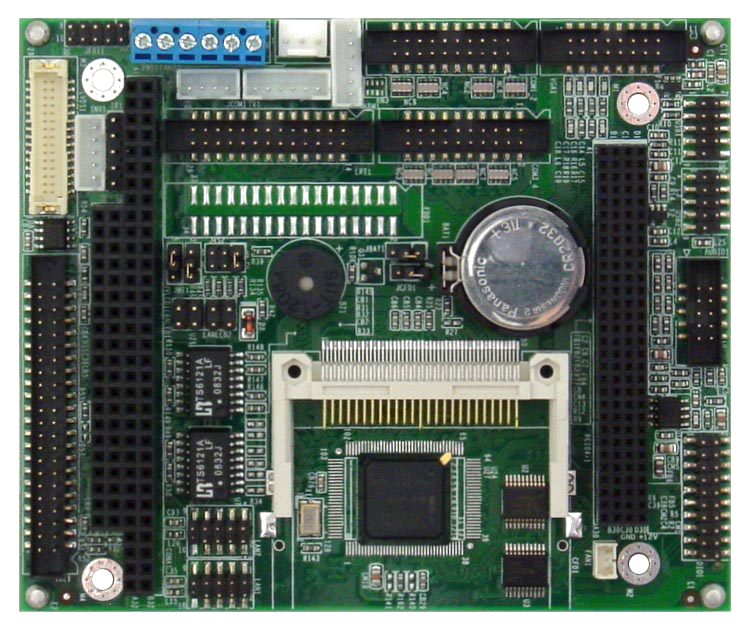

Объединительная плата Pluto оснащена разъемами и интерфейсами для клавиатуры, мыши, USB, последовательного и параллельного портов, Ethernet, аудио и различных устройств хранения информации. Она поддерживает подключение широкого спектра дисплеев, включая ЭЛТ-мониторы, плоские панели с интерфейсом LVDS 18 и 24-бит, а также телевизоры. Питание подключается посредством надежной 6-контактной клеммной колодки.
Кабельный набор имеет в своем составе все кабели ввода-вывода для Pluto.
Ядро процессора Pluto состоит из процессорного модуля ETX, смонтированного на нижней части платы, и может быть оснащено различными по производительности и энергопотреблению процессорами по выбору. Pluto использует кондуктивное охлаждение для повышения защищенности и надежности посредством использования радиатора, улучшая тем самым управление температурой и увеличивая объем пространства для функций ввода-вывода и разъемов. Такой инновационный дизайн позволяет Pluto интегрировать дополнительно последовательный контроллер и контроллер Ethernet, полный набор разъемов периферийных устройств, а также стековое расширение PC/104-Plus не выходя за пределы компактного формата ETX. В нижней части кондуктивно охлаждаемого радиатора имеются 4 отверстия для монтажа Pluto в корпус или на надстройку.
Выбор процессоров:
- Intel Bay Trail E3845 1.91 ГГц
- AMD Fusion G-T56N 1.65 ГГц
- AMD Fustion G-T40N 1.0 ГГц
Объединительная плата Pluto оснащена разъемами и интерфейсами для клавиатуры, мыши, USB, последовательного и параллельного портов, Ethernet, аудио и различных устройств хранения информации. Она поддерживает подключение широкого спектра дисплеев, включая ЭЛТ-мониторы, плоские панели с интерфейсом LVDS 18 и 24-бит, а также телевизоры. Питание подключается посредством надежной 6-контактной клеммной колодки.

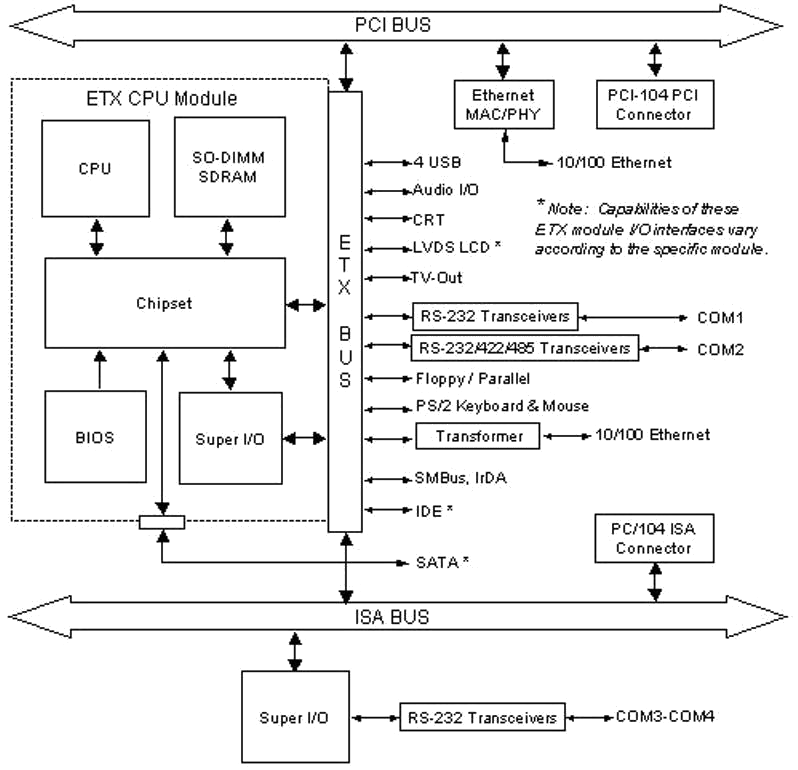

Блок-схема одноплатного компьютера Pluto

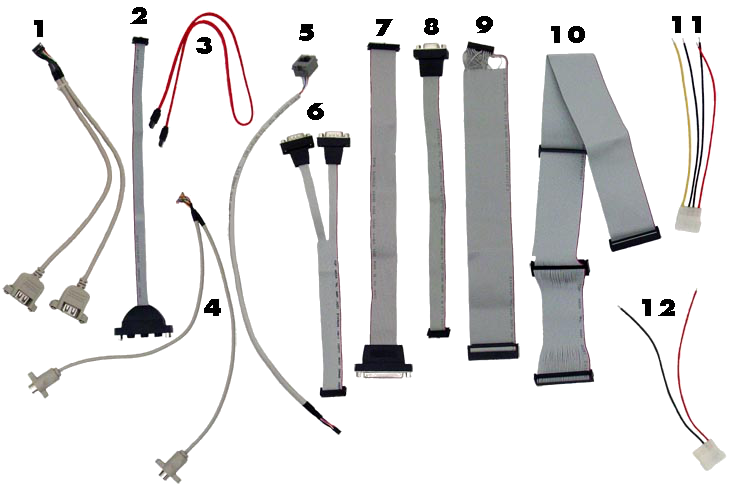

Кабельный набор Pluto
Кабельный набор имеет в своем составе все кабели ввода-вывода для Pluto.
| № | Количество | Кабель | Описание |
| 1 | 2 | 6989007 | Двойной кабель USB |
| 2 | 1 | 6989004 | Кабель ввода-вывода аудио |
| 3 | 2 | 6989012 | Кабель SATA |
| 4 | 1 | 6989011 | Кабель PS/2 для клавиатуры/мыши |
| 5 | 2 | 6989015 | Кабель Ethernet RJ-45 |
| 6 | 2 | 6989008 | Двойной кабель для последовательного порта |
| 7 | 1 | 6989006 | Параллельный кабель |
| 8 | 1 | 6989010 | Кабель VGA |
| 9 | 1 | 6989001 | Параллельный кабель для флоппи-дисковода |
| 10 | 1 | 6989005 | Кабель IDE |
| 11 | 1 | 6989002 | Кабель питания постоянного тока, +5 В и +12 В, 4-проводный |
| 12 | 1 | 6989003 | Кабель питания постоянного тока, +5 В, 2-проводный |
| Технические характеристики | |
| Процессор | Intel Bay Trail E3845, AMD Fusion G-T56N или G-T40N |
| Тактовая частота ЦПУ | E3845: 1.91 ГГЦ
G-T56N: 1.65 ГГЦ G-T40N: 1.0 ГГЦ |
| ОЗУ | До 8 ГБ DDR3 SDRAM SO-DIMM |
| Чипсет | FCH A55E |
| BIOS | UEFI BIOS |
| Хранение данных | 2 порта SATA, каждый с поддержкой 1 устройства
1 порт IDE с поддержкой 2 устройств включая 1 разъем CompactFlash IDE Type II |
| Аудио | Аудио кодек AC'97, микрофонный вход, линейный вход/выход |
| Сторожевой таймер Watchdog | Режимы немаскируемого прерывания или перезагрузки |
| Последовательные порты | 3 порта RS-232 (COM1, 3 и 4)
1 порт RS-232/422/485 (COM2) |
| USB | 4 порта USB 2.0 |
| Клавиатура/Мышь | 1 порт PS/2 для клавиатуры и мыши |
| Цифровой ввод-вывод | 8 линий |
| Шина расширения | 1 интерфейс PC/104-Plus (ISA и PCI) |
| Ethernet | ЦПУ ETX: 1 порт 10/100Base-T от ЦПУ ETX
Объединительная плата Pluto: 1 порт 10/100Base-T от микросхемы Realtek 8103EL |
| Графический интерфейс | Плоскопанельный интерфейс LCD (LVDS)
VGA CRT Вывод TV Интерфейс SDVO |
| Напряжение питания | 5 В +/-5% |
| Потребляемая мощность | PLT-E3845XT-xG: 10 Вт
PLT-T56N-xG: 16.1 Вт в состоянии покоя PLT-T40N-xG: 11 Вт в состоянии покоя |

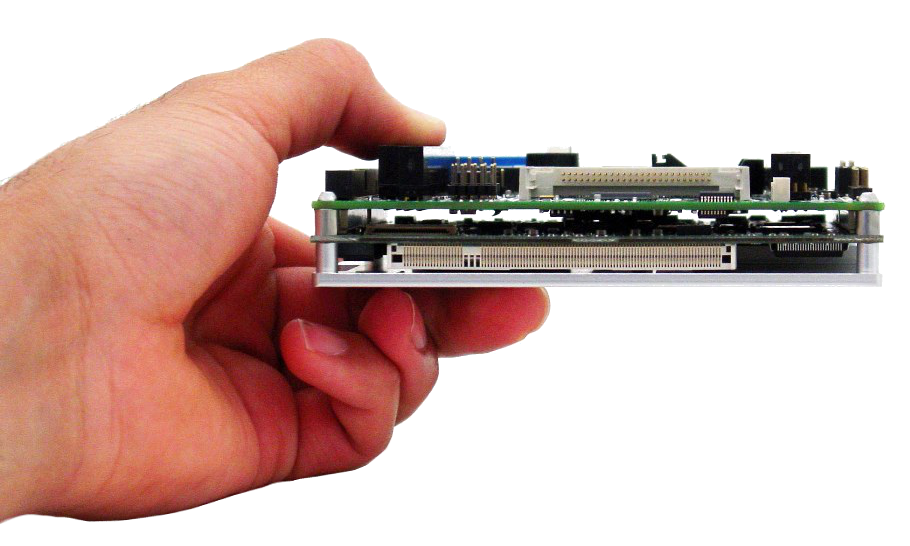

| Размеры (В x Ш X Г) | 28 x 95 x 114 мм |
| Вес (с модулем SO-DIMM) | 328 г |
|
Условия эксплуатации и хранения | |
|---|---|
| Рабочая температура | -40...+85 ºC или -20...+71 ºC в зависимости от выбранной модели |
| Рабочая влажность | 0 ~ 90% (без конденсации) |
| Максимальная наработка на отказ | PLT-BASE-RK 233 128 часов |
| RoHS | Соответствует |
| Артикул | Описание |
| PLT‑N270XT‑1G | Diamond Systems. Комплект: Процессорная плата Pluto, ЦПУ Atom N270 1.6 ГГц, модуль ОЗУ 1 ГБ SO-DIMM SDRAM, Расширенный температурный диапазон -40 to +85°C, Конформальное покрытие |
| PLT‑E3845XT‑8G | Одноплатный компьютер Pluto, ЦПУ Intel E3845 1.91 ГГц, ОЗУ 8 ГБ SO-DIMM SDRAM, цифровой ввод-вывод, видео VGA/LCD, радиатор, рабочая температура -40...+85°C |
| PLT‑E3845XT‑4G | Одноплатный компьютер Pluto, ЦПУ Intel E3845 1.91 ГГц, ОЗУ 4 ГБ SO-DIMM SDRAM, цифровой ввод-вывод, видео VGA/LCD, радиатор, рабочая температура -40...+85°C |
| PLT-T56N-4G | Одноплатный компьютер Pluto, ЦПУ AMD G-T56N 1.65 ГГц, ОЗУ 4 ГБ SO-DIMM SDRAM, цифровой ввод-вывод, видео VGA/LCD, радиатор, рабочая температура -20...+71°C |
| PLT-T56N-2G | Одноплатный компьютер Pluto, ЦПУ AMD G-T56N 1.65 ГГц, ОЗУ 2 ГБ SO-DIMM SDRAM, цифровой ввод-вывод, видео VGA/LCD, радиатор, рабочая температура -20...+71°C |
| PLT-T40N-4G | Одноплатный компьютер Pluto, ЦПУ AMD G-T40N 1.00 ГГц, ОЗУ 4 ГБ SO-DIMM SDRAM, цифровой ввод-вывод, видео VGA/LCD, радиатор, рабочая температура -20...+71°C |
| PLT-T40N-2G | Одноплатный компьютер Pluto, ЦПУ AMD G-T40N 1.00 ГГц, ОЗУ 2 ГБ SO-DIMM SDRAM, цифровой ввод-вывод, видео VGA/LCD, радиатор, рабочая температура -20...+71°C |
| C-PLT-KIT | Кабельный набор Pluto |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
