Quark
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 1x USB 3.1, 2x GbE, 2x 2-канальных MIPI CSI-2, 1x USB OTG
- 1x слот для карты SD, 3x 3,3 В UART, 2 x I2C, 1x CAN 2.0b, и 1x SPI
- Размеры: 82,6 x 58,8 мм
- Рабочая температура: от -25 до +85 °C

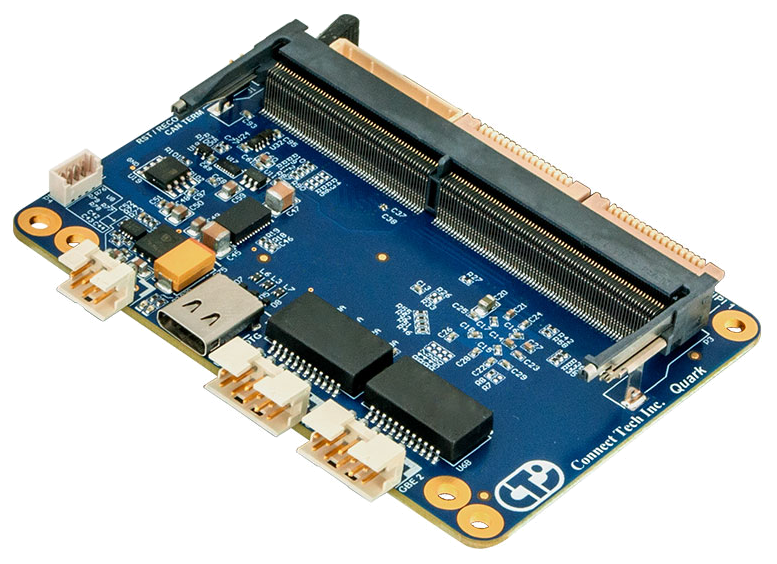

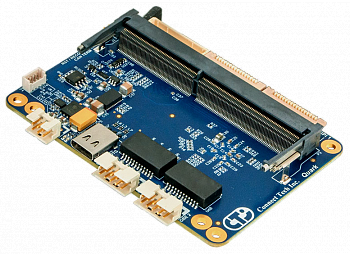

Объединительная плата Quark от компании Connect Tech предназначена для модулей NVIDIA Jetson Xavier NX и Nano и является доступной, сверхкомпактной, многофункциональной платой для граничных вычислений с использованием искусственного интеллекта. Quark незначительно превосходит по размерам модуль Jetson SODIMM, и хорошо подойдет для приложений машинного зрения, контроля, и автономной передачи данных.
Плата Quark имеет широкий набор интерфейсов ввода-вывода включая: 1x USB 3.1, 2x GbE, 2×2-канальных интерфейса MIPI CSI-2, 1x USB OTG, 1x слот карты SD, 3×3,3 В UART, 2 x I2C, 1x CAN 2.0b, и 1x SPI. Разъемы ввода-вывода имеют принудительную блокировку и подходят для жестких условий эксплуатации.
Примечание: не используйте блок питания 19 В от компьютера Jetson Xavier NX Dev Kit с объединительной платой Quark.
| Технические характеристики | |
| Совместимость | NVIDIA Jetson Nano, NVIDIA Jetson Xavier NX |
| Ethernet |
2x порта 1000BASE-T (разъемы: монтажные колодки с принудительной блокировкой) 1x GBE от платы Jetson 1x GBE от PCIe x1 i210 PHY |
| Интерфейс MIPI |
2x 2-канальных интерфейса MIPI CSI-2 (Разъем: 1-1734248-5) 15-контактный разъем FPC с шагом 1 мм Такой же разъем MIPI используется на компьютере Jetson Nano Dev Kit |
| Вывод видео | Отсутствует (работа только в автоматическом режиме) |
| Напряжение питания | +5 В постоянного тока (разъем: монтажная колодка с принудительной блокировкой) |
| USB + OTG | 1x USB 3.1 (USB Type-C) с USB0 OTG |
| Хранение данных | 1x слот Micro SD |
| Вентилятор | 1x 4-контактный разъем для вентилятора (1x4 Picoblade) |
| Размеры | 82,6 x 58,8 мм |
| Вес | 33 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -25 до +85 °C |
| Артикул | Описание |
| NGX004 | Объединительная плата Quark |
| NGX004-01 | Объединительная плата Quark + модуль NVIDIA Jetson Nano + теплоотводящая пластина |
| NGX004-02 | Объединительная плата Quark + модуль NVIDIA Jetson Nano + радиатор с вентилятором |
| NGX004-03 | Объединительная плата Quark + модуль NVIDIA Jetson Nano + радиатор без вентилятора |
| NGX004-04 | Объединительная плата Quark + модуль NVIDIA Jetson Xavier NX + теплоотводящая пластина |
| NGX004-05 | Объединительная плата Quark + модуль NVIDIA Jetson Xavier NX + принудительное охлаждение |
| NGX004‑06 | Объединительная плата Quark + модуль NVIDIA Jetson Xavier NX + радиатор без вентилятора |
| Кабели и аксессуары | |
| CBG112 | Кабель питания – 6-контактный MiniTek с фиксатором, без концевой заделки |
| CBG117 | Кабель Ethernet – 10-контактный MiniTek с фиксатором - RJ-45 с креплением на панель |
| CBG125 | Кабель ввода-вывода – DF20A 40-контактный, без концевой заделки |
| XHG308 | Радиатор без вентилятора для NVIDIA Jetson Nano |
| XHG309 | Радиатор с вентилятором для NVIDIA Jetson Nano |
| XHG310 | Теплоотводящая пластина для NVIDIA Jetson Nano |
| XHG311 | Радиатор без вентилятора для NVIDIA Jetson Xavier NX |
| XHG312 | Радиатор с вентилятором для NVIDIA Jetson Xavier NX |
| XHG313 | Теплоотводящая пластина для NVIDIA Jetson Xavier NX |
