Объединительная плата для NVIDIA Jetson AGX Xavier
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Совместимость: NVIDIA Jetson AGX Xavier
- 6x 2-полосных или 4x 4-полосных входа для камеры MIPI CSI
- 2 слота NVMe M.2 Key M, 3x USB 3.1, 2x GbE
- Напряжение питания от 9 до 19 В постоянного тока

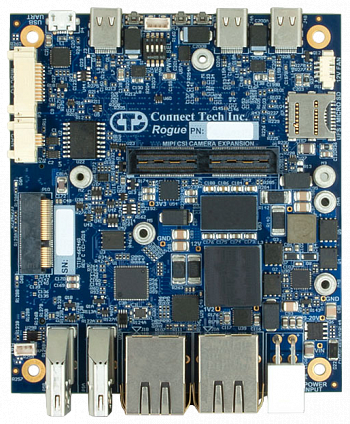

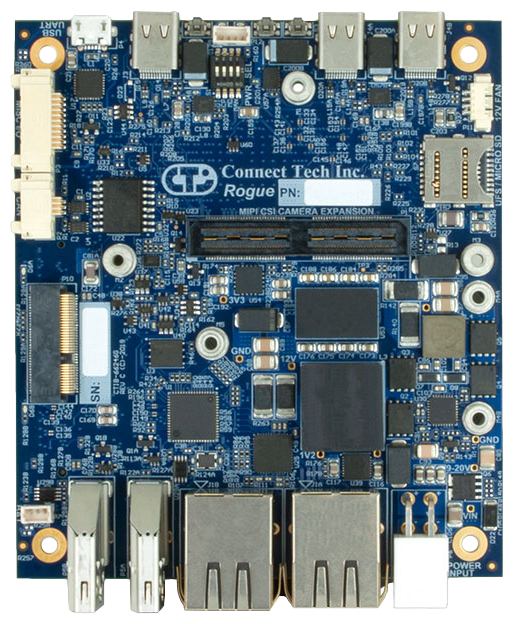

Плата Rogue компании Connect Tech — это полнофункциональная объединительная плата для модуля NVIDIA Jetson AGX Xavier. Данная плата разработана для коммерческих платформ и имеет очень маленький размер 92×105 мм.
Rogue предоставляет доступ к впечатляющему набору современных интерфейсов на модуле Jetson AGX Xavier и добавляет новые, такие как 3 порта USB 3.1, 2 порта Gigabit Ethernet, 2 порта HDMI и разъем питания Mini-Fit Jr. с фиксатором.
Дополнительные платы расширения для защищенной камеры также будут доступны для использования с платой Rogue для прямого соединения с интерфейсами MIPI CSI с высокой плотностью передачи данных на модуле Jetson AGX Xavier.
| Технические характеристики | |
| Совместимость | NVIDIA® Jetson AGX Xavier™ |
| Сеть |
2 порта Gigabit Ethernet (8p8c RJ-45) 1 порт от контроллера RGMII PHY 1 порт от контроллера PCIe PHY |
| Видео | 2 порта HDMI 1.4a (Type-A vert RA) |
| Входы для камеры |
6х 2-полосных MIPI CSI-2 ИЛИ 4х 4-полосных MIPI CSI-2 |
| USB | 1 порт USB OTG (Micro-AB), 3 порта USB 3.1 (Type-C) |
| Хранение данных | 1 слот для карты Micro SD/UFS, 2 слота NVMe M.2 Key M |
| UART | UART0 и UART1 @ 3,3 В |
| I2C/SPI |
1 канал I2C @ 3,3 В 1 канал SPI @ 3,3 В |
| CAN | 2 порта CAN 2.0b |
| GPIO | 4 бита 3,3 В (GPIO со сдвигом уровней) |
| Расширение | 1 слот M.2 Key E с PCIe и USB (модули WiFi + BT) |
| Питание |
Широкий диапазон от 9 до 19 В постоянного тока (Разъем с фиксатором Molex Mini-Fit Jr) |
| Кнопки | Питание, перезагрузка, восстановление |
| Батарея RTC | 3-контактный разъем Picoblade для подключения батареи CTI в сборе с кабелем |
| Механические характеристики |
Размеры: 92 x 105 мм Вес: 103 г |
| Артикул | Описание |
| AGX101 | Объединительная плата Rogue для NVIDIA Jetson AGX Xavier |
| CKG064 | Полный кабельный набор для Rogue |
| MSG085 | Внешний блок питания переменного тока для Rogue, 19 В, 120 Вт с переходником CBG315 |
| CBG310 | Кабель USB Type-C (разъем) - Type-A (розетка) (3 кабеля на плату, при использовании всех 3-х портов USB 3.1) |
| CBG311 | Кабель USB Type-C (разъем) - Type-A (разъем) |
| CBG247 | Кабель USB Micro-B (разъем) - Type-A (разъем) (Com-порты UART) |
| CBG312 | Многомодовый кабель для вспомогательного ввода-вывода (неподсоединенные выводы) |
| CBG313 | Многомодовый кабель для ввода-вывода CAN (неподсоединенные выводы) |
| CBG136 | Кабель для батареи RTC в сборе |
