SMARC 2.0 Carrier
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Совместимость: все модули SMARC 2.0
- Расширение: 2x полноразмерных слота miniPCIe (1 слот mSATA)
- Размеры: 105,8 x 82,4 мм
- Расширенный температурный диапазон: от -40 до +85 °C

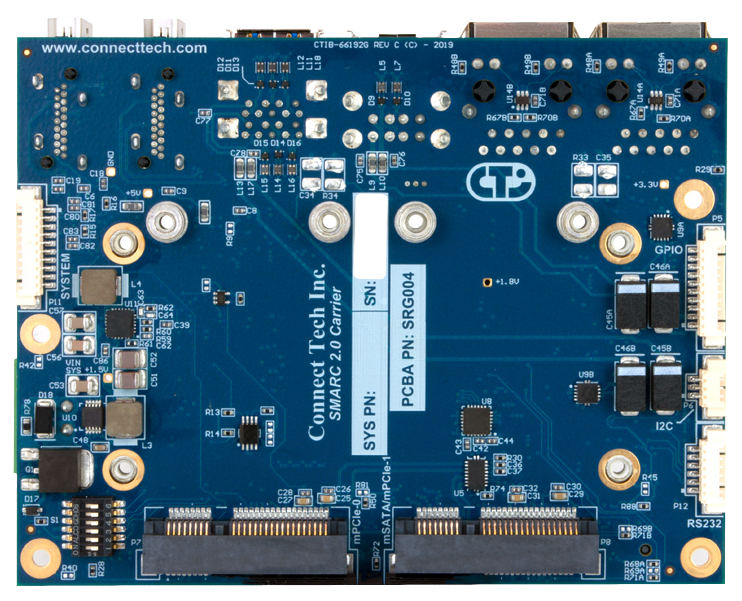

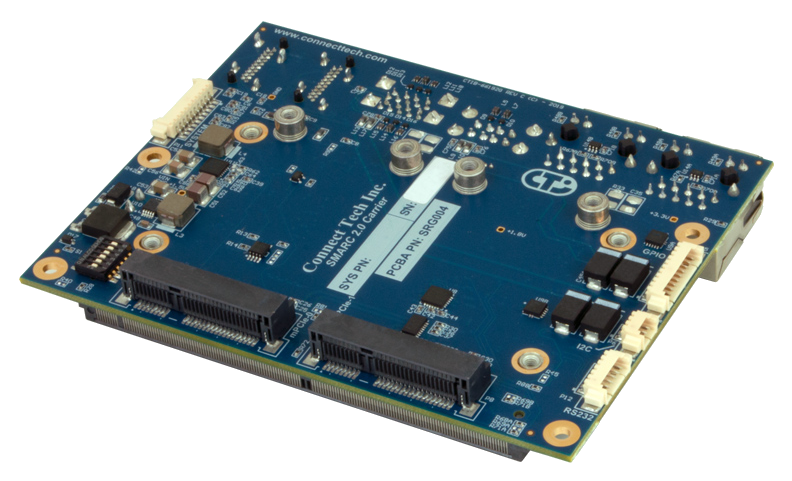

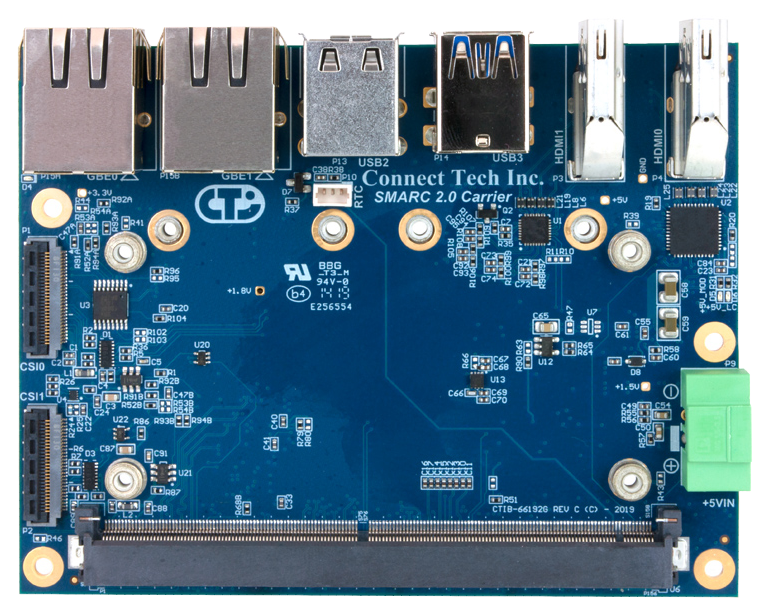

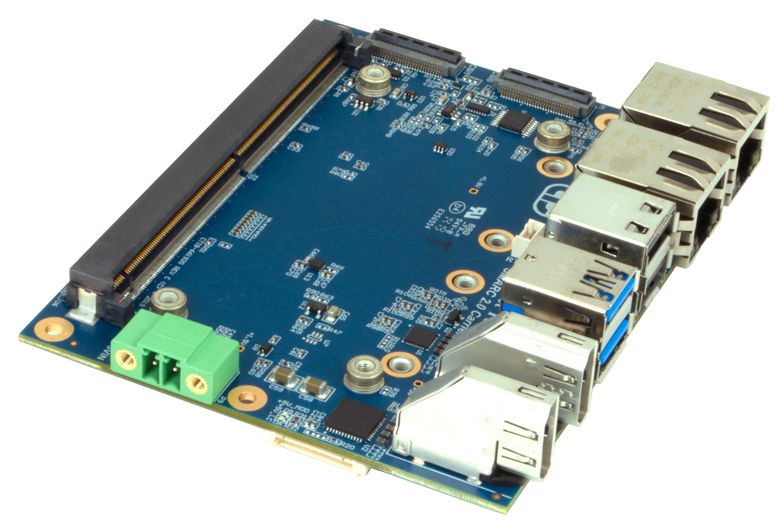

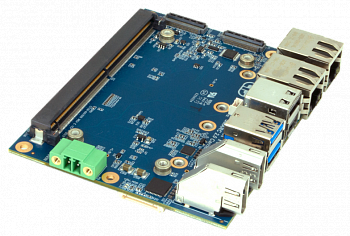

Плата SMARC 2.0 carrier компании Connect Tech — это сверхкомпактная объединительная плата спецификации SMARC, прекрасно подходящая для приложений Интернета вещей с низким уровнем энергопотребления. Пользователям доступны преимущества встроенных возможностей беспроводного соединения на модулях SMARC 2.0. Плата оборудована интерфейсами USB 3.0, USB 2.0, 2x MIPI CSI-2 для подключения камеры и выходами HDMI. Есть возможность расширения при помощи 2 полноразмерных слотов miniPCIe.
SMARC 2.0 carrier от Connect Tech поддерживает современные процессоры Apollo Lake x86 с низким уровнем энергопотребления и открывает возможности коммутации следующего поколения (USB 3.0, DDI, MIPI-CSI-2).
SMARC 2.0 поддерживает работу в расширенном диапазоне температур от −40 до +85 °C. Модуль обладает небольшими размерами и подходит как для мобильных, так и стационарных приложений.
| Технические характеристики | |
| Совместимость | Все модули SMARC 2.0 |
| Сеть | 2x RJ-45 GbE |
| Видеовыходы | 2x HDMI |
| USB | 2x USB 2.0 (открытые), 2x USB 2.0 (Mini-PCIe), 2x USB 3.0 |
| Хранение данных | 1x mSATA |
| I2C | 1x I2C @ 3,3 В |
| Последовательный ввод-вывод | 1x RS-232 |
| Ввод-вывод общего назначения (GPIO) | 8 бит 3,3 В |
| Видеовходы | 1x MIPI CSI-2 (x2 lane), 1x MIPI CSI-2 (x4 lane) |
| Расширение | 2x полноразмерных слота miniPCIe (1 слот mSATA) |
| Светодиодные индикаторы | Питание, перезагрузка |
| Напряжение питания |
I2C Только +5 В постоянного тока (малый шаг, высокий ток) |
| Размеры | 105,8 x 82,4 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | от -40 до +85 °C |
| Артикул | Описание |
| SRG004 | Объединительная плата SMARC 2.0 |
| CKG049 | Кабельный набор для SRG004 |
| CBG136 | Кабель батареи RTC |
| CBG248 | 10-контактный кабель ввода-вывода PicoBlade с неподсоединенными выводами (на каждую плату требуются 2 кабеля) |
| CBG249 | 6-контактный кабель ввода-вывода PicoBlade с неподсоединенными выводами |
| CBG250 | 3-контактный кабель ввода-вывода PicoBlade с неподсоединенными выводами |
| MSG068 | Адаптер питания 5 В на 2-контактный кабельный наконечник 3,5 мм |
