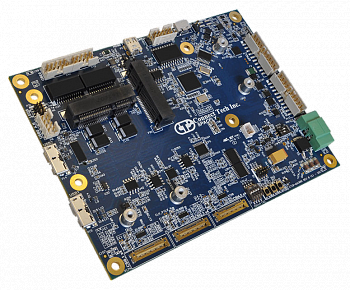

Объединительная плата для NVIDIA Jetson TX2/TX2i/TX1
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- До 6 входов для камер MIPI CSI-2
- Удобное подключение ввода-вывода к Pixhawk Autopilot
- Размеры: 125 x 95 мм
- Рабочая температура: от -40 до +85 °C
Объединительная плата Spacely для модулей NVIDIA Jetson TX2/TX2i/TX1 от компании Connect Tech — это прекрасный вариант для беспилотных транспортных средств и других приложений, где ситуативная информированность крайне важна. Плата Spacely позволяет пользователям одновременно подключить до 6 камер MIPI CSI-2, а также опциональный модуль GPS/GNSS.
Объединительная плата имеет многофункциональный порт ввода-вывода, который можно с легкостью подключить к Pixhawk Autopilot и подобным устройствам. Другие интерфейсы платы включают: 2x Gigabit Ethernet, 1x HDMI, USB 3.0, USB 2.0, USB CLIENT, а также расширение miniPCIe и mSATA.
| Технические характеристики | |
| Совместимость | NVIDIA Jetson TX1/TX2/TX2i |
| Сеть | 2 порта Gigabit Ethernet (10/100/1000) |
| Видео | 1x HDMI, поддержка HDMI 2.0 UHD 4K [2160p] при 60 Гц |
| Входы для камер |
6 входов x2 Lane MIPI CSI-2 ИЛИ 3 входа x4 Lane MIPI CSI-2 |
| USB | 1x USB 2.0 в слоте miniPCIe, 1x USB CLIENT, 2x USB 2.0, 2x USB 3.0 |
| Хранение данных | 1 слот для карты microSD, 1 полноразмерный слот mSATA |
| Тип UART | 2x 3,3 В от UART0 и UART1 модуля TX2/TX1 |
| I2C | I2C Channel 1 @ 3,3 В |
| CAN | 1 порт CAN 2.0b |
| GPIO | 16 бит 3,3 В (GPIO со сдвигом уровня) |
| SPI | SPI Channel @ 3,3 В |
| Опциональное расширение | 1 модуль GPS/GNSS (опционально) |
| Расширение | 1 слот miniPCIe с PCIe, USB и SIM |
| Светодиодные индикаторы | Gigabit Ethernet, PWR, S3# |
| Напряжение питания | Широкодиапазонный источник питания от +12 до +22 В постоянного тока |
| Размеры | 125 x 95 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| ASG006 | Объединительная плата Spacely для NVIDIA Jetson TX2/TX2i/TX1 |
| ASG009 | Объединительная плата Spacely для NVIDIA Jetson TX2/TX2i/TX1 с модулем u-blox NEO-M8L GNSS и 3D-сенсорами |
| XHG301 | Пассивный радиатор охлаждения для TX2/TX1 |
| XHG302 | Активный радиатор охлаждения для TX2/TX1 |
| MSG080 | Источник питания для ASG006 / ASG009 |
| CKG045 | Кабельный набор для ASG006 |
| CBG104 | Монтажные скобы |
| CBG116 | 20-контактный Minitek - нераспаянные выводы |
| CBG117 | 10-контактный Minitek - Gigabit Ethernet |
| CBG136 | Батарея RTC CR2032 в сборе с кабелем и 3-контактным разъемом - 6032101013 |
| CBG162 | Внешний кабель ввода-вывода для ASG009 |
| CBG163 | Кабель R.FL - SMA для ASG009 |
| CBG190 | Опциональный кабель CANbus. 10-контактный Minitek - нераспаянные выводы |
| CBG191 | CAN Bus (DB-9) - 10-контактный MiniTek (P7) |
| CBG247 | USB Type A - Micro USB Type B |
| CBG307 | Micro USB3.0 B - micro USB3.0 B |
