Sprocket
Компактная объединительная плата для NVIDIA Jetson TX2/TX2i
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Минимально возможная высота
- Небольшой размер: 87 x 50 мм
- 1x USB OTG, 1 x4 lane MIPI CSI-2, 2x UART 3,3 В, I2C, 4x GPIO
- Рабочая температура: от -40 до +85 °C

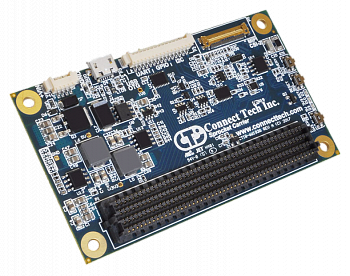

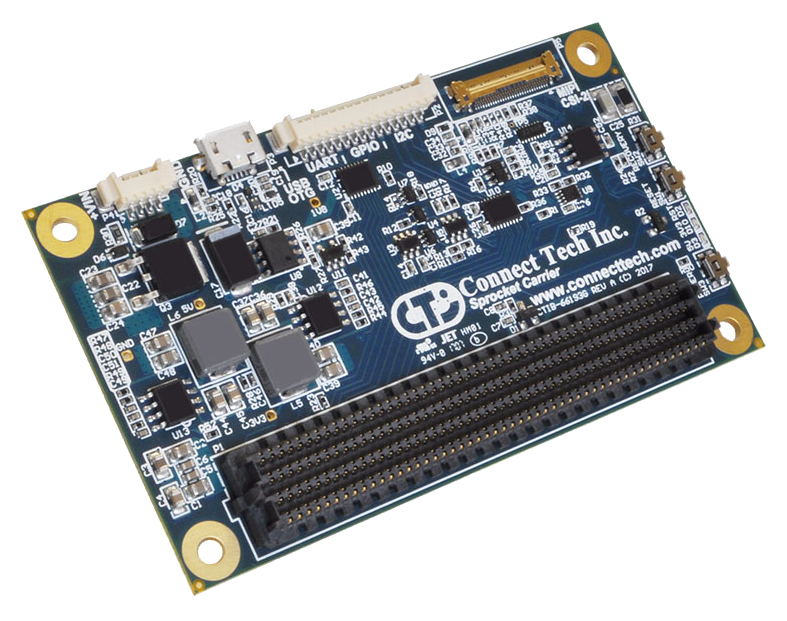

Объединительная плата Sprocket от Connect Tech для модулей NVIDIA Jetson TX2/TX2i разработана в соответствии с форм-фактором NVIDIA Jetson. Конструкция платы включает: 1x USB OTG, 1×4 lane MIPI CSI-2, 2x UART 3,3 В, 2x I2C, и 4x GPIO.
Плата представляет собой максимально компактное решение, возможное на данный момент. Sprocket в сборе с модулем Jetson TX2 или TX2i можно разместить в самых ограниченных пространствах, что является важным в компактных приложениях, таких как, например, беспилотные летательные аппараты.
Реализуйте свой следующий проект с объединительной платой Sprocket и модулем Jetson TX2 или TX2i.
| Технические характеристики | |
| Совместимость | NVIDIA Jetson TX1/TX2/TX2i |
| Графический процессор |
Jetson TX1: NVIDIA Maxwell, 256 ядер CUDA (998 МГц), Jetson TX2/TX2i: NVIDIA Pascal, 256 ядер CUDA (до 1,3 ГГц) |
| Процессор |
Jetson TX1: 64-битные ARM A57, Jetson TX2/TX2i: HMP Dual Denver 2/2 МБ L2 + Quad ARM A57/2 МБ L2 (до 2 ГГц) |
| Видеовход | 1x MIPI CSI-2, x4 или x2 (30-контактный разъем) |
| USB | 1x USB OTG |
| Тип UART | 2x 3,3 В от UART0 и UART1 модуля TX2/TX1 |
| I2C |
2 порта I2C @ 3,3 В Pico-blade SMT RA или другое |
| GPIO | 4 бита 3,3 В (GPIO со смещением уровня) |
| Светодиодные индикаторы | Питание, перезагрузка |
| Напряжение питания | От +12 до +16 В постоянного тока |
| Размеры | 87 x 50 мм |
| Вес | 28 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Сертификация | RoHS |
| Артикул | Описание |
| ASG008 | Объединительная плата Sprocket для NVIDIA Jetson TX2/TX2i |
| XHG301 | Пассивный радиатор охлаждения для TX2/TX1 |
| MSG069 | Источник питания 12 В (Северная Америка) - PicoBlade |
| MSG073 | Универсальный источник питания 12 В - PicoBlade |
| CKG046 | Стартовый кабельный набор (Северная Америка) для ASG008 (MSG069, CBG251) |
| CKG048 | Универсальный стартовый кабельный набор для ASG008 (MSG073, CBG251) |
| CBG247 | Micro USB - USB Type-A Male (для OTG/программирования) |
| CBG251 | Кабель ввода-вывода с нераспаянными выводами |
| CBG252 | Кабель питания с нераспаянными выводами |
| CBG254 | Micro USB - USB Type-A Female (для хоста) |
| CBG255 | 30-контактный кабель MIPI CSI-2, длина 300 мм (для программирования) |
