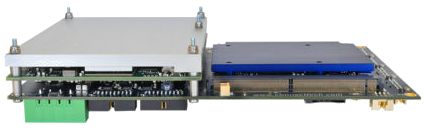

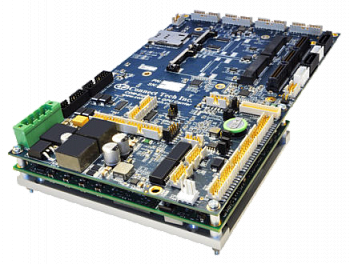

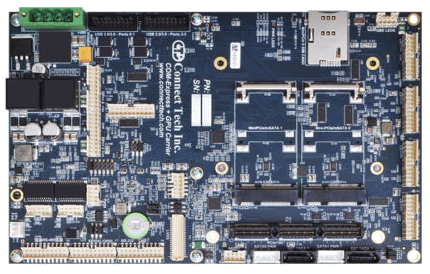

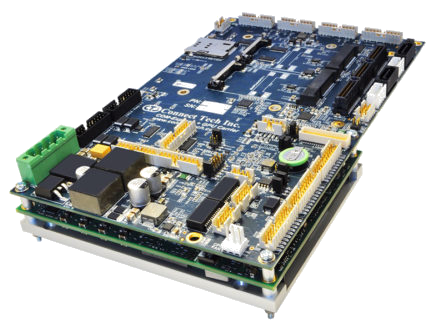

Встраиваемая система COM Express с графическим модулем
Защищенная встраиваемая система малого форм-фактора с графическим модулем
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Современные высокопроизводительные графические и процессорные модули в одной защищенной системе малого форм-фактора
- Графические модули могут выводить изображение на 4 независимых дисплея или использоваться в качестве вычислителей на ядрах CUDA
- Система имеет блочную компоновку. Есть возможность выбирать процессорный и графический модули
- Рабочая температура: от −40 до +85 °C
Встраиваемая система COM Express® с графическим модулем компании Connect Tech объединяет процессоры архитектуры x86 Intel® Skylake и Kaby Lake с высокопроизводительными графическими модулями NVIDIA® Quadro®, Tesla® и GeForce™ в единую защищенную встраиваемую систему малого форм-фактора. На выбор предлагаются как самые современные, высокопроизводительные модели, так и модели с низким энергопотреблением и расширенным диапазоном рабочих температур. Все они отлично подойдут для приложений высокоэффективного кодирования/декодирования видео или вычислительных приложений на ядрах CUDA®.
Данная система обладает всеми современными возможностями коммуникации включая: Gigabit Ethernet, USB 3.0 и 2.0, DisplayPort++, VGA, LVDS, SATA III, GPIO, I2C, mSATA, miniPCIe, PCIe/104 и разъем для SD-карты. Система оборудована защищенными разъемами с фиксацией.
Устройства серии VXG используют пассивный теплоотвод и предназначены для работы с существующей системой охлаждения заказчика. Устройства серии DXG оборудованы принудительной системой охлаждения со встроенной опорной рамой.
| Технические характеристики | |
| Варианты процессорных модулей COM Express |
Intel® Xeon® E3-1505M V6 (“Kaby Lake” 7-го поколения, 4 x 3,0 / 4,0 ГГц, кэш 8 МБ, 45 Вт) Intel® Xeon® E3-1505L V6 (“Kaby Lake” 7-го поколения, 4 x 2,2 / 3,0 ГГц, кэш 8 МБ, 25 Вт) Intel® Xeon® E3-1515M V5 (“Skylake” 6-го поколения, 4 x 2,8 / 3,7 ГГц, кэш 8 МБ, 35 Вт) Intel® Xeon® E3-1505L V5 (“Skylake” 6-го поколения, 4 x 2,0 / 2,8 ГГц, кэш 8 МБ, 25 Вт) (расширенный температурный диапазон) |
| Варианты графических модулей |
NVIDIA® Quadro® P5000 (Pascal, 2048 ядер CUDA, 100 Вт) NVIDIA® Quadro® P3000 (Pascal, 1280 ядер CUDA, 75 Вт) NVIDIA® Quadro® M5000 SE (Maxwell, 2048 ядер CUDA, 150 Вт) NVIDIA® Quadro® M3000 SE (Maxwell, 1024 ядер CUDA, 75 Вт) NVIDIA® Tesla® M6 (Pascal, 1536 ядер CUDA, 100 Вт) NVIDIA® GeForce™ GTX 1080 (Pascal, 2560 ядер CUDA, 150 Вт) NVIDIA® GeForce™ GTX 1050Ti (Pascal, 768 ядер CUDA, 75 Вт) |
| Совместимость | COM Express® Type 6 (PICMG COM Express® COM.0 R2.1) |
| Mini PCIe/mSATA | 2 слота (с PCIe, USB и SATA) |
| Расширение | 2 слота SATA III (на PCIe/104 Type-2), 4 слота PCIe x1 |
| DisplayPort/HDMI/DVI | (Встроенная электроника позволяет использовать DisplayPort или HDMI или DVI), 2 выхода от COM Express®, 4 выхода от графического модуля GPU, всего 6 выходов |
| Видео VGA | 1 аналоговый порт VGA |
| Видео LVDS | 18-24-битный порт LVDS |
| Ethernet | 2 порта Gigabit Ethernet (10/100/1000) |
| USB | 4 разъема USB 3.0, 6 разъемов USB 2.0 |
| Аудио | 1 стерео вход, 1 стерео выход |
| Последовательный ввод-вывод | 2 разъема RS-485, 3 разъема RS-232 |
| Разъемы ввода-вывода общего назначения (GPIO) | 8-битные (4 входа/4 выхода с буфером и возможностью выбора напряжения +3,3 или +5 В) |
| Внешний SATA | 2 внешних разъема SATA (с возможностью работы с SATA III) |
| mSATA | 2 слота mSATA slots (с возможностью работы с SATA III) |
| SD-карта | 1 слот для карты microSD (от хост-контроллера USB, с возможностью загрузки) |
| Системные интерфейсы | I2C, Reset Output, S3 Power Level Output, SMBus |
| Тип разъема ввода-вывода | Защищенные разъемы 2 мм с фиксацией |
| Напряжение питания | Один широкодиапазонный источник питания +16...+48 В постоянного тока (некоторые приложения поддерживают +12 В постоянного тока) |
| Энергопотребление | Зависит от серии (VXG/DXG) и выбранного процессорного и графического модулей |
| Размеры | 200 x 125 мм |
| Вес | 1455 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C (VXG101) |
| Артикул | Описание |
| VXG101 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505L V5, графическим модулем NVIDIA® GeForce™ GTX 1050Ti и ОЗУ 32 ГБ DDR4. Рабочая температура от -40 до +85°C, пассивный теплоотвод. |
| VXG102 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1515M V5, графическим модулем NVIDIA® GeForce™ GTX 1080 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, пассивный теплоотвод. |
| VXG201 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505M V6, графическим модулем NVIDIA® Quadro® P5000 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, пассивный теплоотвод. |
| VXG202 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505L V6, графическим модулем NVIDIA® Quadro® P3000 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, пассивный теплоотвод. |
| VXG203 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1515M V5, графическим модулем NVIDIA® Quadro® P5000 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, пассивный теплоотвод. |
| VXG204 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505L V5, графическим модулем NVIDIA® Quadro® P3000 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, пассивный теплоотвод. |
| VXG205 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1515M V5, графическим модулем NVIDIA® Quadro® M5000 SE и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, пассивный теплоотвод. |
| VXG206 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505L V5, графическим модулем NVIDIA® Quadro® M3000 SE и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, пассивный теплоотвод. |
| VXG301 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505M V6, графическим модулем NVIDIA® Tesla® M6 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, пассивный теплоотвод. |
| VXG302 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1515M V5, графическим модулем NVIDIA® Tesla® M6 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, пассивный теплоотвод. |
| DXG101 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505L V5, графическим модулем NVIDIA® GeForce™ GTX 1050Ti и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| DXG102 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1515M V5, графическим модулем NVIDIA® GeForce™ GTX 1080 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| DXG201 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505M V6, графическим модулем NVIDIA® Quadro® P5000 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| DXG202 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505L V6, графическим модулем NVIDIA® Quadro® P3000 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| DXG203 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1515M V5, графическим модулем NVIDIA® Quadro® P5000 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| DXG204 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505L V5, графическим модулем NVIDIA® Quadro® P3000 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| DXG205 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1515M V5, графическим модулем NVIDIA® Quadro® M5000 SE и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| DXG206 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505L V5, графическим модулем NVIDIA® Quadro® M3000 SE и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| DXG301 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1505M V6, графическим модулем NVIDIA® Tesla® M6 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| DXG302 | Connect Tech Inc. Система с процессором Intel® Xeon® E3-1515M V5, графическим модулем NVIDIA® Tesla® M6 и ОЗУ 32 ГБ DDR4. Рабочая температура от 0 до +55°C, активный теплоотвод с опорной рамой. |
| CKG021 | Стартовый кабельный набор для CCG011 /CCG012/CCG013/CCG016 и VXG |
| CKG026 | Кабельный набор для VXGxxx |
| CKG053 | Полный кабельный набор для VXGxxx |
| CBG113 | DisplayPort - 20-контактный MiniTek с фиксатором |
