100BASET1-MC-ETH
Производитель:Mach Systems
- Описание
- Спецификация
- Информация для заказа
- Конфигурация Master/Slave для BroadR-Reach
- Питание по USB или через внешний источник питания
- Монтаж на ровную поверхность или DIN-рейку
- Рабочая температура: от 0 до +70°C

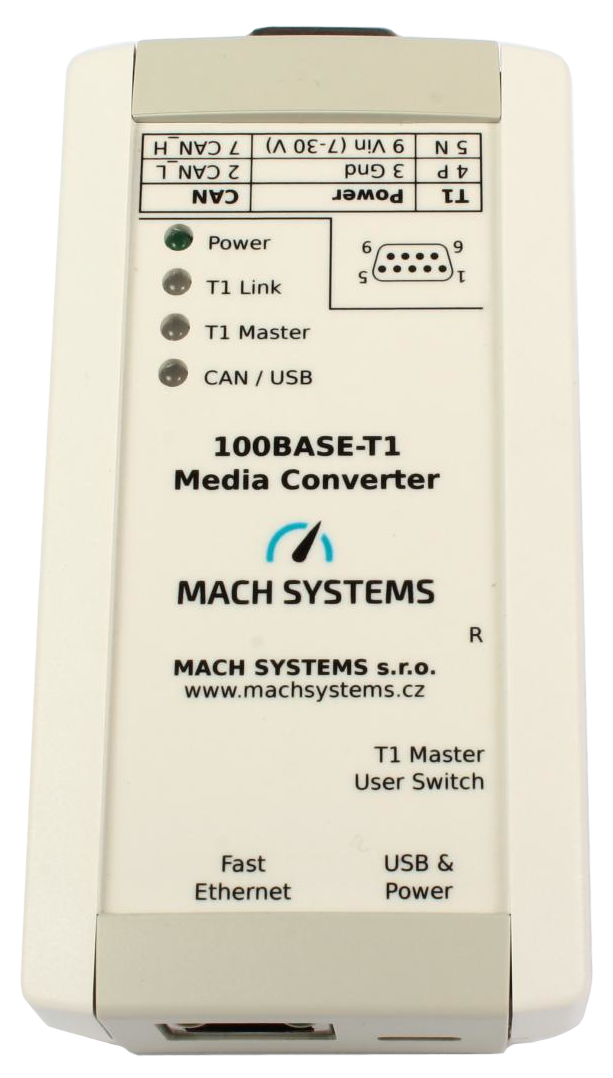

Двунаправленный конвертер физического уровня между 100BASE-T1 (OPEN Alliance BroadR-Reach — OABR) и 100BASE-TX (Fast Ethernet), позволяющий пользователю с легкостью подключать автомобильные Ethernet-камеры или электронные блоки управления (ЭБУ) к обычной компьютерной сети.
Интерфейс устанавливает связь типа «точка-точка» между автомобильным портом с неэкранированной витой парой Ethernet (IEEE 100BASE-T1) и портом Fast Ethernet. Конвертер оборудован разъемом DSUB9 (BroadR-Reach, CAN), портом Fast Ethernet с разъемом RJ-45, и разъемом Micro-USB. Канал BroadR-Reach можно настроить как Master или Slave с помощью переключателя или программно. Питание устройства осуществляется через разъем DSUB или по USB.
Основные особенности:
- Медиаконвертер 100BASE-T1 (IEEE 802.3bw) — 100BASE-TX
- Конфигурация Master/Slave для BroadR-Reach
- Разъем DSUB9 для T1, разъем RJ-45 для Ethernet
- Питание по USB или от внешнего источника питания
- 6 светодиодных индикатора состояния
- 2 DIP-переключателя
- Автоматическое определение полярности для OABR Slave
- Тест для кабеля T1 — отсутствие, обрыв и рассогласование интерфейсов
- Монтаж на ровную поверхность или DIN-рейку
Конвертер обеспечивает возможность доступа к регистрам SMI обоих трансиверов (PHY) через шину CAN или виртуальный последовательный порт USB. Это позволяет пользователю оценивать силу сигнала, определять полярность порта T1, проводить тестирование BroadR-Reach для определения неполадок с кабелем, осуществлять точную настройку параметров PHY, а также записывать и считывать регистры.
Бесплатное приложение для ПК
Бесплатное приложение для ПК для считывания информации о состоянии из медиаконвертера 100BASE-T1. После включения конвертера в USB-порт компьютера, приложение отобразит состояние порта конвертера, качество сигнала и результат тестирования кабеля T1. Это можно использовать для диагностики и тестирования.
| Технические характеристики | |
| Порты |
1x 100BASE-T1 (BroadR-Reach / OABR), 1x 100BASE-TX (Fast Ethernet), 1x CAN bus, 1x виртуальный COM Port (USB CDC) |
| Питание | 9-30 В постоянного тока с защитой от неправильной полярности, либо через DSUB, либо через Micro-USB |
| Энергопотребление | 150 мА @ 12 В (примерно 2 Вт) |
| Светодиодные индикаторы |
5x индикаторов состояния, 1x индикатор питания |
| Кнопка и переключатели |
2x DIP-переключателя (Master/Slave, User), 1x тактильный переключатель (сброс до заводских настроек) |
| Трансиверы |
100BASE-T1: TJA1102, 100BASE-TX: KSZ8041 |
| Прошивка | Обновляется при помощи ПК |
| Микроконтроллер | 32-бита |
| Разъемы |
1x D-SUB9M 1x RJ-45, 1x Micro-USB |
| Размеры (Ш x В x Г) | 54 x 30 x 108 мм |
| Вес | 83 г |
| Монтаж | На ровную поверхность (самоклеящиеся элементы для монтажа в комплекте), на DIN-рейку (скоба приобретается отдельно) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 °C |
| Защита от пыли и влаги | IP20 |
| Артикул | Описание |
| 100BASET1‑MC‑ETH | Медиаконвертер 100BASE-T1 - 100BASE-TX (Fast Ethernet) |
