100BASET1-USB-IF
Производитель:Mach Systems
- Описание
- Спецификация
- Информация для заказа
- Работает как сетевой адаптер USB 2.0
- Питание по USB
- Монтаж на ровную поверхность или DIN-рейку
- Рабочая температура: от 0 до +70°C

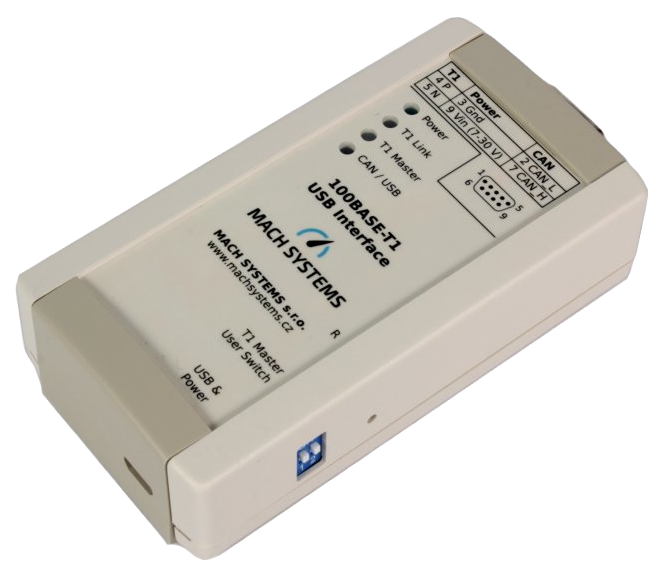

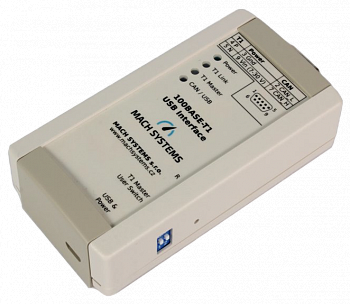

USB-интерфейс 100BASE-T1 (медиаконвертер) используется для подключения сети 100BASE-T1 к любому компьютеру с портом USB. При подключении к порту USB, конвертер начинает работать как сетевой интерфейс Ethernet. Интерфейс успешно соединяет автомобильные Ethernet-устройства с портом OPEN Alliance BroadR-Reach (OABR), такие как камеры или электронные блоки управления (ЭБУ), напрямую с любым ПК без необходимости наличия встроенной сетевой карты.
Интерфейс устанавливает связь типа «точка-точка» между портом с неэкранированной витой парой IEEE 100BASE-T1 (IEEE 802.3bw) и портом USB-LAN, и работает в качестве сетевого интерфейса, позволяя пользователю настраивать параметры сетевого адаптера, такие как IP-адрес и маска. Конвертер оборудован разъемами DSUB9 (BroadR-Reach, CAN) и Micro-USB. Конфигурация канала OABR Master/Slave устанавливается с помощью переключателя или программно.
Основные особенности:
- Интерфейс 100BASE-T1 (IEEE 802.3bw) — USB-LAN
- Работает как сетевой адаптер USB 2.0
- Конфигурация Master / Slave осуществляется встроенными DIP-переключателями или программно
- Питание по USB
- 4 светодиодных индикатора состояния
- Разъем DSUB9 для T1 и CAN bus, Micro-USB для USB 2.0
- Автоматическое определение полярности для OABR Slave
- Тест для кабеля T1 — отсутствие, обрыв и рассогласование интерфейсов
- Монтаж на ровную поверхность или DIN-рейку
- Настройка и диагностика по USB COM-порту (CDC) и шине CAN
USB-интерфейс 100BASE-T1 обеспечивает возможность доступа к регистрам SMI трансивера 100BASE-T1 (PHY) через шину CAN или виртуальный последовательный порт USB. Это позволяет пользователю оценивать силу сигнала, определять полярность порта T1, проводить тестирование BroadR-Reach для определения неполадок с кабелем, осуществлять точную настройку параметров PHY, а также записывать и считывать регистры.
Бесплатное приложение для ПК
Бесплатное приложение для ПК для считывания информации о состоянии из USB-интерфейса 100BASE-T1. После включения адаптера в USB-порт компьютера, приложение отобразит состояние порта интерфейса, качество сигнала и результат тестирования кабеля T1. Это можно использовать для диагностики и тестирования. Приложение также может принудительно задавать конфигурацию Master/Slave для порта T1.
| Технические характеристики | |
| Порты |
1x 100BASE-T1 (BroadR-Reach / OABR), 1x USB Ethernet Network Card (NIC), 1x виртуальный COM Port (USB CDC) 1x CAN 2.0B (HS) |
| Питание | Питание по USB через разъем Micro-USB (5 В постоянного тока) |
| Энергопотребление | 150 мА @ 5 В (350 мА максимально) |
| Светодиодные индикаторы |
3x индикатора состояния, 1x индикатор питания |
| Кнопка и переключатели |
2x DIP-переключателя (Master/Slave, User), 1x тактильный переключатель (сброс до заводских настроек) |
| 100BASE-T1 Master/Slave | Конфигурируется встроенным DIP-переключателем или программно по USB |
| Операционные системы | Windows, Linux, Mac |
| Трансиверы |
100BASE-T1: NXP TJA1102, USB 2.0 LAN: Microchip LAN9500A |
| Прошивка | Обновляется при помощи ПК |
| Микроконтроллер | 32-бита |
| Разъемы |
1x D-SUB9M 1x Micro-USB |
| Размеры (Ш x В x Г) | 54 x 30 x 108 мм |
| Вес | 83 г |
| Монтаж | На ровную поверхность (самоклеящиеся элементы для монтажа в комплекте), на DIN-рейку (скоба приобретается отдельно) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 °C |
| Защита от пыли и влаги | IP20 |
| Артикул | Описание |
| 100BASET1-USB-IF | USB-интерфейс 100BASE-T1 |
| DIN-CLIP | Скоба для крепления на DIN-рейку |
