ARINC429

• 4, 8, или 16 программируемых каналов на прием или передачу
• Все каналы способны работать одновременно на максимальной скорости
• Функция внесения и обнаружения ошибок
• Протоколирование данных по всем каналам в режиме реального времени с последующим анализом

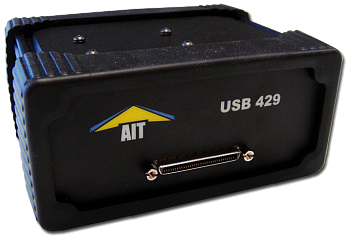

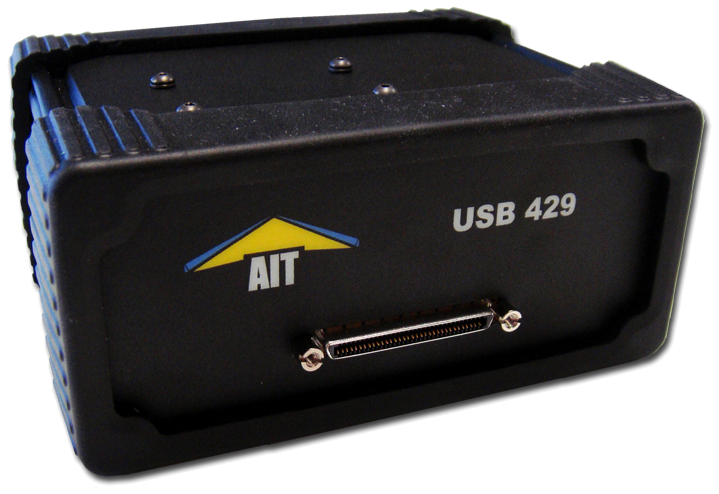

ARINC429 - это надежный защищенный полнофункциональный автономный модуль ARINC 429 для авиационных приложений. Модуль может иметь до 16 каналов, каждый из которых настраивается индивидуально на прием или передачу, а также низкую или высокую скорость передачи, определенную ARINC 429. ARINC429 может использоваться для тестирования, симуляции, мониторинга, и анализа шины данных.

На передающих каналах (Tx), ARINC429 выступает в качестве автономного симулятора действующей шины данных и имеет поддержку различных режимов последовательности передачи, включая передачу на основе меток, расписании, и ацикличную передачу. В полном объеме реализованы функции внесения ошибок индивидуально для каждого канала и каждой метки.

На принимающих каналах (Rx), ARINC429 обеспечивает функции мониторинга и анализа. Модуль обладает уникальной встроенной системой обнаружения ошибок, возможностями запуска и фильтрации. Минимальное и максимальное время обмена данными настраивается индивидуально для каждого принимающего канала с точностью +/- 8 нс.

Функции приема и передачи доступны одновременно и независимо друг от друга. Аппаратная архитектура обеспечивает максимальную производительность каждой функции, независимо от степени загрузки другой.

Модуль ARINC429 работает с аналитическим ПО Flight Simulyzer с графическим интерфейсом.

Программное обеспечение

ARINC429 поставляется с пакетом для разработки ПО (SDK). Пакет имеет множество прикладных интерфейсов, включая поддержку C/C++, C#, и VB.NET. С каждым модулем поставляются виртуальные инструменты LabVIEW для интуитивно понятной разработки приложений, а также панель управления с графическим интерфейсом. Опционально возможна поставка аналитического ПО Flight Simulyzer.

Каналы передачи

Модуль ARINC429 обеспечивает симуляцию до 16 передающих каналов ARINC 429 одновременно в режиме реального времени. Пользователи имеют возможность программировать скорость передачи данных и рабочие циклы помимо фиксированных 12,5 и/или 100 кб/с для каждого канала индивидуально. Времена нарастания и спада соответствуют спецификации ARINC 429.

• Приоритет, блокирование, и ацикличная передача меток подходят для любой симуляции
• Внесение ошибки для передачи каждой метки: время, паритет, число битов, кодирование
• Программируемый интервал между метками

Прикладной интерфейс

Модули поставляются с библиотекой интерфейсов ARINC 429 Object Wrapper Layer (OWL) C/C++ для поддержки пользовательских приложений. ПО имеет несложный интуитивно-понятный объектно-ориентированный интерфейс. По отдельному запросу возможна поддержка C#, Python, и других распространенных языков программирования. В комплекте с модулем также идет полная документация и обширная библиотека примеров готовых приложений.

Каналы приема

Модуль ARINC429 обеспечивает симуляцию до 16 принимающих каналов ARINC 429 одновременно в режиме реального времени.

• Режимы приема на базе метки/SDI, и последовательности
• Обновление буфера данных в режиме реального времени
• Запуск и фильтрация:
• Контроль верхнего и нижнего порога
• Триггер конкретной или любой ошибки
• Триггер на базе содержимого метки и последовательности
• Фильтр для меток и их содержимого
• Прерывание для выбранных меток и их содержимого

Синхронизация IRIG-B

Встроенный протокол IRIG-B обеспечивает синхронизацию данных шины ARINC 429 для одного или нескольких модулей ARINC429, и синхронизацию нескольких каналов ARINC 429.
