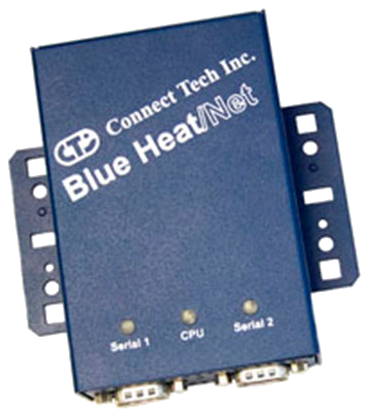

Blue Heat/Net 2
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 2x порта RS-232 или выбираемых программно RS-232/422/485
- Процессор: 32-битный ColdFire 66 МГц
- Память: 16 МБ SDRAM, 2 или 4 МБ Flash
- Рабочая температура: от -40 до +85 °C
Этот компактный надежный интерфейс создан для работы в неблагоприятных условиях окружающей среды. Он имеет два порта RS-232/422/485 выбираемых программно и может обнаруживать COM-порты по всей вашей сети Ethernet, что позволяет вам удаленно управлять своими периферийными устройствами последовательного ввода-вывода с любой подключенной рабочей станции или через Интернет из любой точки мира.
Устройство может монтироваться на стену или на DIN-рейку и способно работать в промышленном диапазоне рабочих температур от −40 до +85 °C. Blue Heat/Net 2 имеет напряжение питания от 5 до 30 В постоянного тока и опцию PoE с разъемом с винтовыми зажимами. Также имеется автоопределение MDI/MDIX что позволяет использовать кабели Ethernet с прямой или кроссовой обжимкой.
Blue Heat/Net 2 не требует наличия отдельного компьютера, что позволяет сократить расходы на оборудование и уменьшить время, необходимое на отслеживание информации с отдельных рабочих станций. Устройство можно настраивать и администрировать через интерфейс последовательного ввода-вывода, или удаленно через Telnet или HTTP.
Все интерфейсы имеют автоопределение 10Base-T и 100Base-TX, и способны передавать данные на скорости до 460,8 Кб/с по каждому порту. Каждый порт настраивается независимо, и может быть с легкостью кастомизирован при помощи программного обеспечения. Blue Heat/Net 2 работает на базе встраиваемой операционной системы uClinux и имеет привычный Linux API. Connect Tech предоставляет полный диапазон открытых инструментов для разработки через свой бесплатный набор ПО. Вы можете создавать свои собственные протоколы и загружать их непосредственно во встроенную Flash-память, что делает интерфейс Blue Heat/Net 2 одним из наиболее гибких устройств на рынке.
Blue Heat/Net 2 имеет сертификацию UL и IECEE.
| Технические характеристики | |
| Количество портов | 2 |
| Интерфейсы | RS-232 или программно выбираемые RS-232/422/485 |
| LAN | 10Base-T, 100Base-TX Ethernet (с автоопределением) |
| Разъемы | LAN: RJ-45, RS-232: DB-9, RS-232/422/485: DB-9 |
| Сигналы упрвления |
RS-232: DTR, DSR, RTS, CTS, TxD, RxD, RI*, DCD, GND, RS-422/485: TxD +/- , RxD +/- , RTS +/- , CTS +/-, SR |
| Пропускная способность | От 50 б/с до 460,8 Кб/с (другая скорость доступна на заказ) |
| Протоколы | ARP, BootP, DHCP, HTTP, ICMP, IP, PPP, RARP, TCP, Telnet, TFTP, UDP |
| Процессор | 32-битный ColdFire 66 МГц |
| Память | 16 МБ SDRAM, 2 или 4 МБ Flash |
| Настройка | Web-браузер (HTTP), консоль Telnet или последовательный ввод-вывод |
| Операционная система |
Windows 2000/XP/XP x64/Server 2003 Vista, QNX 4.X/6.X и Linux (Свяжитесь с нами, чтобы уточнить совместимость с другими ОС) |
| Подавление перенапряжений | EN61000-4-2, ESD EN61000-4-3, EMC EN61000-4-4 EFT |
| Напряжение питания |
От 5 до 30 В постоянного тока, 500 мА, Опция PoE : 48 В постоянного тока, 30 мА, Разъем с винтовыми зажимами: от 36 до 56 В постоянного тока |
| Размеры | 115,6 x 116,8 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 ºC |
| Сертификация |
EN 55022, EN 55024 FCC Class A, Part 15 ICES-003 UL6095 UL916 CB Scheme |
| Артикул | Описание |
| BNG009 | Blue Heat/Net, 2х порта RS-232. Подавление перенапряжений. Соответствует RoHS. |
| BNG009‑01 | Комплект Blue Heat/Net: BNG009, CB006, MSG003 |
| BNG009-02 | Комплект Blue Heat/Net: BNG009, CBG006, MSG004 |
| BNG009-03 | Комплект Blue Heat/Net: BNG009, CBG006, MSG005 |
| BNG009-04 | Комплект Blue Heat/Net: BNG009, CB006, MSG007 |
| BNG009-05 | Комплект Blue Heat/Net: BNG009, CB006. PoE и дополнительный вход 36-56 В постоянного тока с разъемом с винтовыми зажимами |
| BNG010 | Blue Heat/Net, 2х порта RS-232/422/485. соответствует RoHS |
| BNG010-01 | Комплект Blue Heat/Net: BNG010, CB006, MS003 |
| BNG010-02 | Комплект Blue Heat/Net: BNG010, CBG006, MSG004 |
| BNG010-03 | Комплект Blue Heat/Net: BNG010, CBG006, MSG005 |
| BNG010-04 | Комплект Blue Heat/Net: BNG010, CBG006, MSG007 |
| BNG010-05 | Комплект Blue Heat/Net: BNG010, CB006, MSG003 |
| BNG010‑06 | Комплект Blue Heat/Net: BNG010, CBG006, MS004 |
| BNG010-07 | Комплект Blue Heat/Net: BNG010, CBG006, MSG005 |
| BNG010-08 | Комплект Blue Heat/Net: BNG010, CBG006, MSG006 |
| BNG010-09 | Комплект Blue Heat/Net: BNG010, CBG006. PoE и дополнительный вход 36-56 В постоянного тока с разъемом с винтовыми зажимами |
| BNG010‑10 | Комплект Blue Heat/Net: BNG010, CBG006. PoE и дополнительный вход 36-56 В постоянного тока с разъемом с винтовыми зажимами |
| BNG015‑01 | Комплект Blue Heat/Net: BNG015, CBG006. Кабель RJ-45 CAT5 и разъем с винтовыми зажимами для питания 5-30 В постоянного тока. Промышленный температурный диапазон от -40 до 85 ºC. Разъемы последовательного ввода-вывода DB-9. Соответствует RoHS |
| BN009 | Blue Heat/Net, 2х порта RS-232. Подавление перенапряжений |
| BN010 | Blue Heat/Net, 2х порта RS-232/422/485. Подавление перенапряжений |
| BN010-01 | Комплект Blue Heat/Net: BN010, CB006, MS003 |
| BN010-02 | Комплект Blue Heat/Net: BN010, CB006, MS004 |
| BN010-03 | Комплект Blue Heat/Net: BN010, CB006, MS005 |
| BN010-04 | Комплект Blue Heat/Net: BN010, CB006, MS006 |
| BN010-05 | Комплект Blue Heat/Net: BN010, CB006, MSG003 |
| BN010-06 | Комплект Blue Heat/Net: BN010, CB006, MS004 |
| BN010-07 | Комплект Blue Heat/Net: BN010, CB006, MSG005 |
| BN010-08 | Комплект Blue Heat/Net: BN010, CB006, MS006 |
| BN010-09 | Комплект Blue Heat/Net: BN010, CB006. PoE и дополнительный вход 36-56 В постоянного тока с разъемом с винтовыми зажимами |
| BN010‑10 | Комплект Blue Heat/Net: BN010, CBG006. PoE и дополнительный вход 36-56 В постоянного тока с разъемом с винтовыми зажимами |
| Кабели и аксессуары | |
| CB006 | Кабель Ethernet CAT 5, 1,8 м. Может применяться с CB004 и CB005 |
| CBG006 | Кабель Ethernet CAT 5, 1,8 м. Может применяться с CB004 и CB005. Соответствует RoHS |
| MS003 | Нерегулируемый источник питания 5 В, 1 А, для Северной Америки |
| MSG003 | Нерегулируемый источник питания 5 В, 1 А, для Северной Америки. Соответствует RoHS |
| MS004 | Нерегулируемый источник питания 5 В, 1 А, для Великобритании |
| MSG004 | Нерегулируемый источник питания 5 В, 1 А, для Великобритании. Соответствует RoHS |
| MS005 | Нерегулируемый источник питания 5 В, 1 А, для Европы |
| MSG005 | Нерегулируемый источник питания 5 В, 1 А, для Европы. Соответствует RoHS |
| MS006 | Нерегулируемый источник питания 5 В, 1 А, для Австралии/Новой Зеландии |
| MSG006 | Нерегулируемый источник питания 5 В, 1 А, для Австралии/Новой Зеландии. Соответствует RoHS |
| MSG007 | Нерегулируемый универсальный источник питания 5 В 3 А для Северной Америки. Соответствует RoHS |
| MS009 | Опция для крепления на DIN-рейку |
| MS010 | Крепеж для DIN-рейки |
| MSG030 | Комплект для крепления на DIN-рейку для Blue Heat/Net 2 |
