BlueStorm/Express LP Opto
Плата последовательного ввода-вывода PCI Express
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 2x порта RS-232/422/485
- 10-контактные RJ-45, кабели RJ-45 - DB-9
- Оптическая изоляция 3 кВ на каждом порте
- Рабочая температура: от 0 до +70 °C

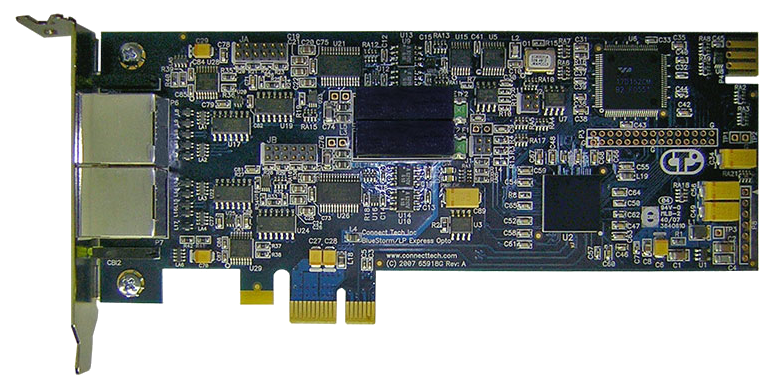

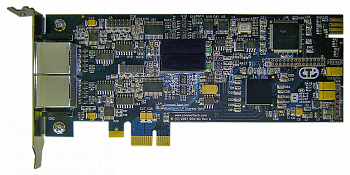

Плата BlueStorm/Express LP Opto от Connect Tech является расширением семейства продуктов PCI Express и представляет собой низкопрофильное решение для ваших приложений PCI Express. Надежность, высокая пропускная способность и оптическая изоляция 3 кВ позволяют использовать плату в неблагоприятных условиях окружающей среды.
BlueStorm/Express LP Opto имеет 2 порта RS-232/422/485 и совместима с PCI Express x1, x4, x8, x16.
Более эффективная чем PCI, PCI Express помогает достичь большей скорости передачи данных, при одновременном снижении нагрузки на сеть при двусторонней передаче данных до 1,8432 Мб/с.
Все платы PCI Express от Connect Tech имеют сертификацию FCC/ICES-300 и CE.
| Технические характеристики | |
| Количество портов | 2 |
| Интерфейсы | RS-232/422/485, выбираются аппаратно |
| Разъемы | 10-контактные RJ-45, кабели RJ-45 - DB-9 |
| Сигналы управления |
RS-232: TxD, RxD, RTS, CTS, RS-422/485: TxD+/-, RxD+/-, RTS+/-, CTS+/- |
| Пропускная способность | RS-232: от 50 б/с до 921.6 Кб/с, RS-422/485: от 50 б/с до 1,8432 Мб/с |
| Прерывания | Назначаются Plug and Play |
| Адреса памяти | Назначаются Plug and Play |
| Тип UART | 2х канала UART с буфером FIFO на прием и передачу объемом 64 байта на каждый порт |
| Шина | PCI Express |
| Операционная система | Linux, QNX, SCO Unix, Solaris, Windows |
| Оптическая изоляция | 3 кВ |
| Системный интерфейс | Любой доступный слот PCI Express |
| Питание | +12 В постоянного тока @ 180 мА, +3,3 В постоянного тока @ 200 мА |
| Размеры | 157 x 69 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 ºC |
| Температура хранения | От -40 до +105 ºC |
| Влажность | От 5 до 95%, без выпадения конденсата |
| Сертификация |
FCC Class A ICES -003 Class A |
| Артикул | Описание |
| BCG001 |
BlueStorm/LP Express Opto, 2 порта Максимальная пропускная способность: 921600 / 1843200 б/с (232/485) |
| BCG001-01 |
BlueStorm/LP Express Opto, 2 порта, кабель CAGRJ4509 Максимальная пропускная способность: 921600 / 1843200 б/с (232/485) |
| BCG003 |
BlueStorm/LP Express Opto, 2 порта, стандартный кронштейн Максимальная пропускная способность: 1000000 / 7812500 б/с (232/485) |
| BCG003-01 |
BlueStorm/LP Express Opto, 2 порта, кабель CAGRJ4509, стандартный кронштейн Максимальная пропускная способность: 1000000 / 7812500 б/с (232/485) |
| CAGRJ4509 | 1x RJ-45, DB-9 |
