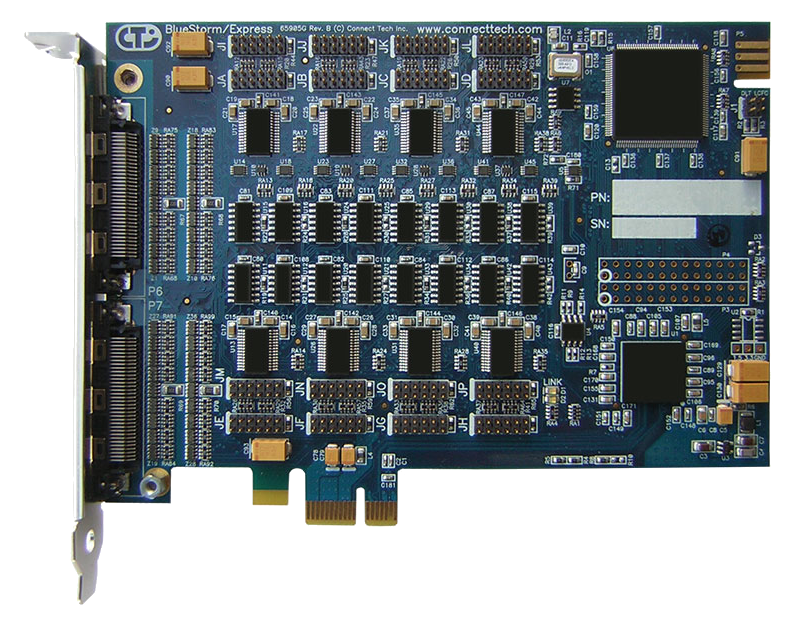

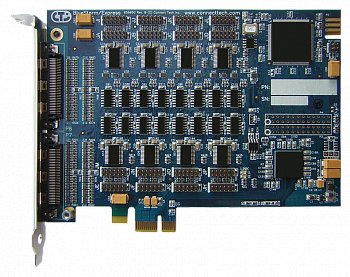

BlueStorm/Express
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 2, 4, 8 или 16 портов
- RS-232/422/485 с аппаратным выбором
- Кабели DB-25, DB-9, внешнее устройство ввода-вывода DB-9
- Рабочая температура: от 0° до 70°С
Семейство продуктов BlueStorm/Express обеспечивает надежную, высокоскоростную передачу данных в системах с шиной PCI Express.
Стандартные платы с интерфейсом PCI Express x1 c 2, 4, 8 или 16 последовательными портами RS‑232/422/485 совместимы с любым разъемом PCI Express (x1, x4, x8 и x16).
Надежный обмен данными обеспечивается со скоростью передачи данных в обоих направлениях до 1,8432 Мбит/с (RS-422/485).
В случае миграции систем на базе PCI на более производительные системы на основе PCI Express требуется только замена аппаратной части, т.к. новая система на базе PCI Express совместима с ПО системы на базе PCI.
BlueStorm/Express поддерживает три режима RS-422/485: полнодуплексный с управлением потоками RTS/CTS, полудуплексный с автоматическим эхоподавлением TxD и режим многоабонентской линии.
Платы семейства BlueStorm/Express рекомендованы для использования в приложениях сбора данных, автоматизации управленческих работ, POS-терминалах, киосках самообслуживания, а также научных/измерительных приложениях.
| Технические характеристики | |
| Интерфейс шины | x1 Lane PCI Express |
| Количество портов | 2 или 4 |
| Разъемы | DB-9 (папа) DB-37 (мама) |
| Интерфейсы | RS-232/422/485 (конфигурируются перемычками) Поддерживаются 3 режима работы RS-422/485 |
| Скорость передачи данных | от 50 бит/с до 1,8342 Мбит/с (RS-422/483) от 50 бит/с до 921,8 кбит/с (RS-232) |
| FIFO-буфер | 64 байта |
| Подавление скачков напряжения | на всех сигналах, всех портах (опция) |
| Требования к питанию | +3,3 В постоянного тока @ 400 мА |
| Размеры | 10,86 х 10,92 см |
| Совместимость с ОС | Windows NT/2000/XP, QNX, Linux |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | от 0° до 70°С |
| Температура хранения | от -55° до 105°С |
| Влажность | от 5 до 95%, без образования конденсата |
| Артикул | Описание |
| BEG001 | BlueStorm/Express, 2 порта RS-232/422/485 |

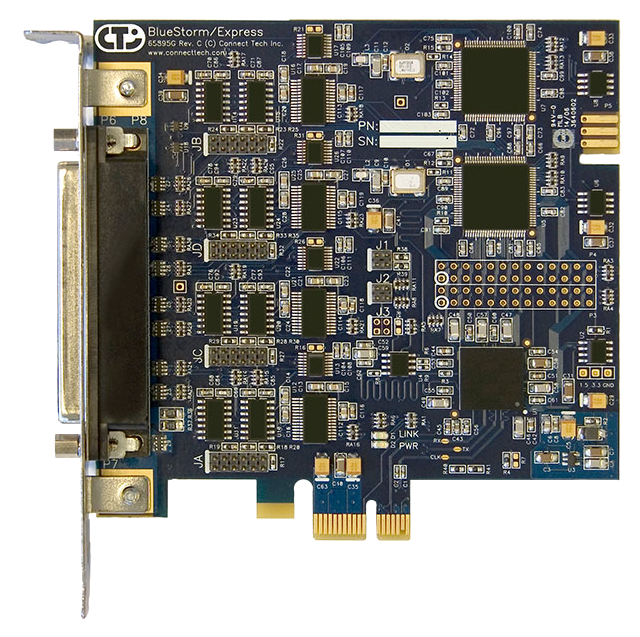

| BEG002 | BlueStorm/Express, 4 порта RS-232/422/485 |
| BEG002-01 | BlueStorm/Express, 4 порта RS-232/422/485 с кабелем CAG04DX |
| BEG002-02 | BlueStorm/Express, 4 порта RS-232/422/485 с кабелем CAG04DB25 |
| BEG005 | BlueStorm/Express, 8 портов RS-232/422/485 |
| BEG005-01 | BlueStorm/Express, 8 портов RS-232/422/485 с кабелем CBG009 |
| BEG005-02 | BlueStorm/Express, 8 портов RS-232/422/485 с кабелем CBG026 |
| BEG005-03 | BlueStorm/Express, 8 портов RS-232/422/485 с внешним устройством ввода-вывода IOBG08BLV1 |
| BEG006 | BlueStorm/Express, 16 портов RS-232/422/485 |
| BEG006-01 | BlueStorm/Express, 16 портов RS-232/422/485 с кабелем CBG009 |
| BEG006-02 | BlueStorm/Express, 16 портов RS-232/422/485 с кабелем CBG026 |
| BEG006-03 | BlueStorm/Express, 16 портов RS-232/422/485 с внешним устройством ввода-вывода IOBG08BLV1 |
| BEG012 | BlueStorm/Express, 2 портов RS-232/422/485 (следующее поколение BEG001) |
| BEG013 | BlueStorm/Express, 4 портов RS-232/422/485 (следующее поколение BEG002) |
| CAG04DX | Кабель 4x DB-9 |
| CAG04DB25 | Кабель 4x DB-25 |
| CBG009 | Кабель 8x DB-9 |
| CBG026 | Кабель 8x DB-25, длина 0,305 м |
| IOBG08BLV1 | Внешнее устройство ввода-вывода 8x DB-9, длина 1,220 м |
