CANpro/104 Opto
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Опто-изоляция и развязка по цепи питания 500 В для каждого порта CAN от хоста
- Приемопередатчики с высоким полным входным сопротивлением поддерживают более 110 узлов на шине
- Диапазон декодированных адресов настраивается для режимов BasicCAN или PeliCAN для предотвращения потери адресного пространства
- Диапазон температур: от -40 до +85 °C

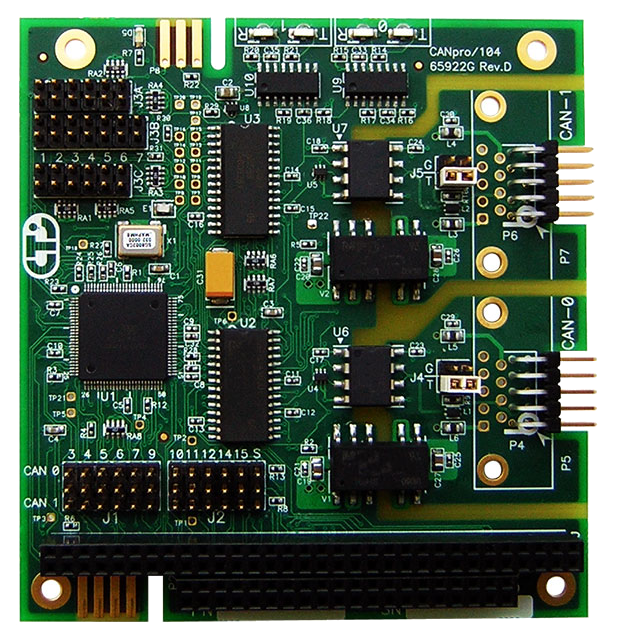

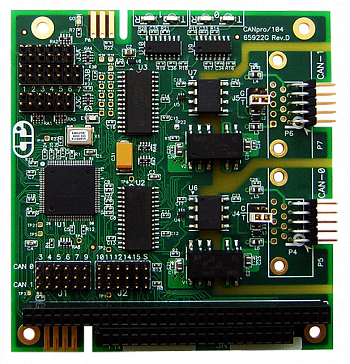

Connect Tech CANpro/104 Opto объединяет мощность двух CAN-контроллеров NXP SJA1000 с компактными размерами и надежностью PC/104.
Платы CANpro/104 Opto защищены от сбоев при повышении/понижении напряжения питания и оснащены приемопередатчиками с высоким полным входным напряжением для увеличения количества узлов на шине. Устанавливаемое перемычкой ограничение скорости нарастания выходного напряжения уменьшает излучение. Опто-изоляция и развязка по цепи питания 500 В гарантирует защиту ваших данных от сбоев, которые могут возникнуть в жестких условиях эксплуатации.
Надежность, высокие скорости передачи данных и возможности управления сетью делают платы CANpro/104 Opto идеальным выбором для использования в приложениях управления производственным процессом.
| Технические характеристики | |
| Шина | PC/104 |
| Количество портов | 2 порта |
| Контроллеры CAN | 2 контроллера SJA1000, совместимых с CAN 2.0B |
| Разъемы ввода-вывода | стандартные: 10-контактная, прямоугольная контактная колодка; опциональные: DB-9 |
| Выходной ток разъема ввода-вывода | 500 мA на порт (125 мA в моделях с изоляцией) |
| Тактовая частота контроллера CAN | 16 МГц |
| Опто-изоляция / развязка по цепи питания | 500 В для каждого порта CAN от хоста |
| Диапазон декодированных адресов | Настраивается для режимов BasicCAN или PeliCAN BasicCAN: позволяет использовать в одной стойке до 16 плат CANpro/104 Opto PeliCAN: позволяет использовать в одной стойке до 4 плат CANpro/104 Opto |
| Программная совместимость | Windows 2000/XP/CE/XPe/Vista, QNX 4/6, Linux |
| Приемопередатчики CAN | Поддерживается скорость 1 Мбит/с и более 110 узлов на шине |
| Системные требования | +5 В постоянного тока, 500 мA (максимум) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | от -40 до +85 °C |
| Температура хранения | от -40 до +125 °C |
| Влажность | 95%, без образования конденсата |
| Артикул | Описание |
| CNG001 | Плата CAN интерфейса, 2 порта. |
| CNG001‑01 | Плата CAN интерфейса, 2 порта, кабели DB-9 |
| CNG002 | Плата CAN интерфейса, 2 порта, 2 встроенных разъема DB-9 на плате |
