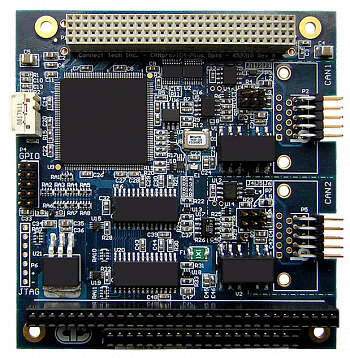

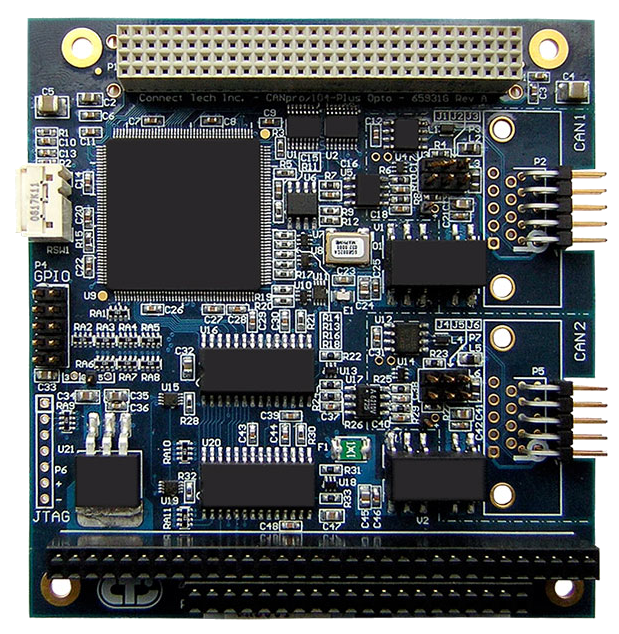

CANpro/104-Plus Opto

Плата CAN интерфейса с двумя независимыми контроллерами SJA1000 с оптоизоляцией
Connect Tech Производитель:
Connect Tech
  • Описание
  • Спецификация
  • Информация для заказа
  • Оптоизоляция 3 кВ каждого порта CAN от хоста
  • Контроллеры с высоким входным сопротивлением поддерживают более 110 узлов на шине
  • Диапазон декодированных адресов настраивается для режимов BasicCAN или PeliCAN
  • Диапазон рабочих температур: от -40 до +85 °C

CANpro/104-Plus Opto обладает двумя мощными CAN-контроллерами NXP SJA1000 и оптоизоляцией 3 кВ для обеспечения максимальной защиты ваших приложений управления производственным процессом.

Расширяющий актуальную линейку CAN-контроллеров Connect Tech, CANpro/104-Plus

Opto построен на базе шины PC/104-Plus. Схема его позволяет освободить ценное пространство ввода-вывода, благодаря чему достигается гораздо большая гибкость настроек вашей встраиваемой системы. Для подключения дополнительных систем ввода-вывода, CANpro/104-Plus Opto оборудован 8-разрядной контактной колодкой GPIO.

Безотказность, высокие скорости передачи данных, возможности сетевого управления и оптоизоляция 3 кВ делают CANpro/104-Plus Opto идеальным выбором для приложений управления производственным процессом, эксплуатируемых в жестких условиях.

  • Подробнее
Технические характеристики
ШинаPC/104-Plus (опционально - PCI-104)
Количество портов2 порта
Контроллеры CAN2 контроллера SJA1000, совместимых с CAN 2.0B
Разъемы ввода-выводастандартные: 2 x 10-контактных колодки опциональные: DB-9
GPIO8-разрядная колодка 3,3 В
Выходная мощность портов ввода-вывода125 мA на порт
Тактовая частота контроллера CAN16 МГц
Интерфейс PCIPLX 9030
Оптоизоляция / развязка по цепям питания3 кВ каждого порта CAN от хоста
Диапазон декодированных адресов
Каждый контроллер SJA1000 обладает пространством регистровBasicCAN - полных 32 байта PeliCAN - полных 128 байт
Контроллеры CANПоддерживают скорость передачи данных 1 Мбит/с и свыше 110 узлов на шине
Системные требования+5 В @ 500 мA (максимум)
РазмерыПолностью соответствуют стандарту PCI-104
Условия эксплуатации и хранения
Рабочая температураот –40 до +85 °C
Температура храненияот –40 до +125 °C
Относительная влажностьдо 95 %, без образования конденсата
  • Подробнее
Артикул Описание
CRG001 Плата CAN интерфейса CANpro/104-Plus Opto, PCI-104 form factor, 2 ports 3kV optical isolation. RoHS compliant

* Информация для Федеральной
таможенной службы.
В устройстве не используются алгоритмы шифрования.
