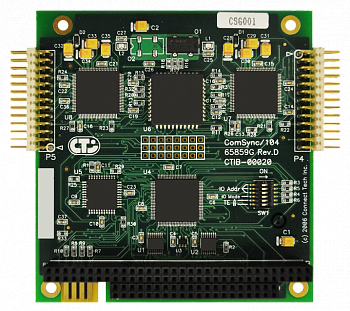

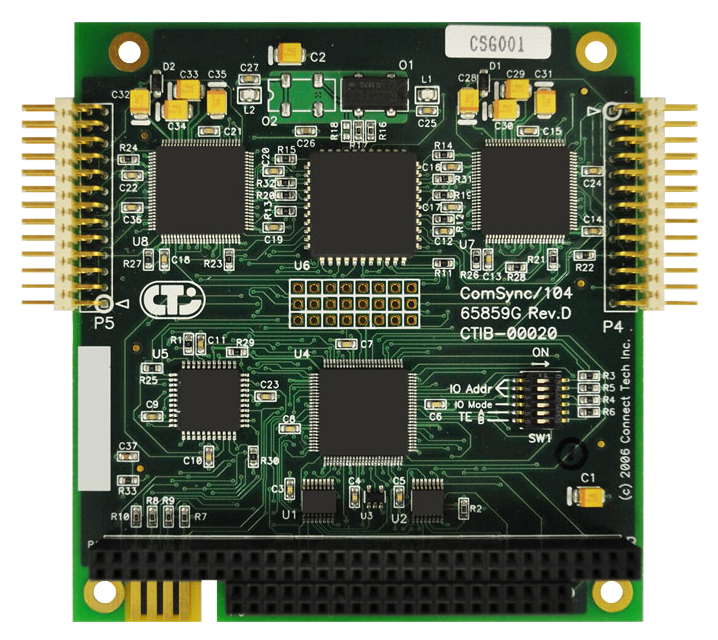

ComSync/104
Многопротокольный последовательный адаптер для шины PC/104
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 2 синхронных/асинхронных последовательных канала
- Интерфейсы: EIA-530, EIA-530/A, RS-232, RS-422, RS-449, V.35, X.21
- 26-контактные разъемы (опционально 26-контактный IDC - DB-25)
- Рабочая температура: от -40 до +85 °C
Данный двухканальный многопротокольный адаптер для шины PC/104 обеспечивает надежную синхронную или асинхронную последовательную передачу данных в самых требовательных приложениях. ComSync/104 обладает гибкостью выбора различных интерфейсов, протоколов и схем кодирования, чтобы ваши аппаратно-программные решения точно соответствовали поставленным задачам.
Возможность клонирования разряда регистра и программируемые опции безопасности наряду с остальными возможностями устройства, делают ComSync/104 очень удобным в работе. Модели с расширенным температурным диапазоном позволяют эксплуатировать устройства в неблагоприятных условиях окружающей среды.
| Технические характеристики | |
| Количество портов | 2 синхронных/асинхронных последовательных канала |
| Интерфейсы | EIA-530, EIA-530/A, RS-232, RS-422, RS-449, V.35, X.21 |
| Протоколы | Async, BiSync, HDLC, MonoSync, SDLC |
| Производительность | Поддержка 4 программно настраиваемых каналов DMA |
| Разъемы | 26-контактные разъемы (опциональные плоские кабели 26-контактный IDC - DB-25) |
| Сигналы управления | TX ±, RX ±, DCD ±, RTS ±, CTS ±, DSR ±, DTR ±, SYNC ±, TRxC ±, RTxC ± |
| Последовательный ввод-вывод | Тактовый сигнал: внутренний или внешний |
| Скорость передачи данных | Регулируемая, до 4,9 Мб/с (доступны различные генераторы колебаний для нестандартной пропускной способности) |
| Адреса ввода-вывода |
Выбор из 8 готовых наборов адресов ввода-вывода осуществляется при помощи DIP-переключателей в двух режимах: Basic: требует 8 последовательных адресов Enhanced: требует 64 последовательных адреса |
| Прерывания | IRQs 3, 5, 7, 9, 10, 11, 12, 15. Устанавливаются программно. |
| Контроллер связи |
Zilog 85230 ESCC 20 МГц Zilog 85230 ESCC 16 МГц в версии с расширенным температурным диапазоном |
| Размеры | Соответствуют PC/104 |
| Напряжение питания | +5 В постоянного тока @ 190-660 мА (стандартно) |
| Системный интерфейс | Один проходной разъем PC/104 |
| Шина | PC/104 |
| Программное обеспечение | Сторонние приложения и инструменты разработчика, совместимые с Zilog 85230 |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Температура хранения | От -40 до +150 °C |
| Влажность | 95% без выпадения конденсата |
| Артикул | Описание |
| CS001 | ComSync/104 |
| CS001-01 | ComSync/104 CS001 с кабелем CB001 |
| CS005 | ComSync/104, расширенный температурный диапазон от -40 до +85 °C |
| CS005-01 | ComSync/104 CS005 с кабелем CB001 |
| CSG001 | ComSync/104, соответствует RoHs |
| CSG001‑01 | ComSComSync/104 CSG001 с кабелем CBG001 |
| CSG005 | ComSync/104, соответствует RoHs, расширенный температурный диапазон от -40 до +85 °C |
| CSG005‑01 | ComSync/104 CSG005 с кабелем CBG001 |
| CB001 | 1x DB-25, 26-контактный разъем |
| CBG001 | 1x DB-25, 26-контактный разъем, соответствует RoHs |
