E104-MPE
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- До 4-х модулей PCIe MiniCard
- Поддержка полноразмерных и укороченных плат
- 2 разъема с поддержкой SIM-карт
- Рабочая температура: от -40 до +85 °C

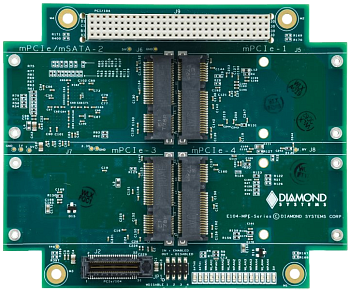

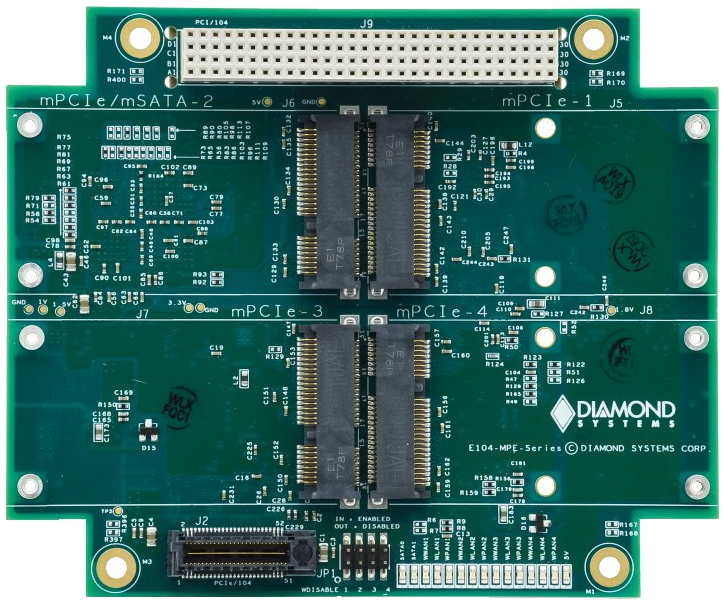

Объединительная плата E104-MPE выполнена в форм-факторе PCI/104-Express и может иметь до 4-х разъемов для модулей PCIe MiniCard. Все четыре разъема имеют интерфейсы PCIe x1 и USB и поддерживают полноразмерные и укороченные модули PCIe MiniCard.
Модуль имеет полную функциональность на всех разъемах, занимая при этом только один канал хост-компьютера. На двух разъемах имеется поддержка SIM-карт.
Напряжение питания платы составляет 5 В и поступает от разъема PCIe/104. Разъем PCI-104 является проходным и не используется модулем.
Возможность работы в расширенном температурном диапазоне от −40 до +85 °C позволяет использовать плату в условиях экстремального перепада температур, например на транспорте или вне помещений. Для еще большего повышения надежности, джамперы могут быть заменены на резисторы с нулевым сопротивлением.
| Технические характеристики | |
| Количество разъемов PCIe MiniCard | 4 |
| Размер плат | Поддержка полноразмерных и укороченных плат |
| Поддержка SIM-карт | 2 разъема с поддержкой SIM-карт |
| Интерфейсы | PCIe x1 и USB |
| Интерфейс хоста | Проходной разъем PCI-104 |
| Светодиодные индикаторы | На всех четырех разъемах |
| Форм-фактор/размеры |
Форм-фактор PCI/104-Express с выступами: 114 х 96 мм |
| Источник питания | +5 В постоянного тока ±5% |
| Вес | 71 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Рабочая влажность | От 5% до 95%, без выпадения конденсата |
| Удары | Соответствует MIL-STD-202G |
| Вибрация | Соответствует MIL-STD202G |
| RoHS | Соответствует |
| Артикул | Описание |
| E104‑MPE‑04 | Объединительная плата в форм-факторе PCI/104-Express для 4-х модулей PCIe MiniCard |
| E104‑MPE‑02 | Объединительная плата в форм-факторе PCI/104-Express для 2-х модулей PCIe MiniCard |
