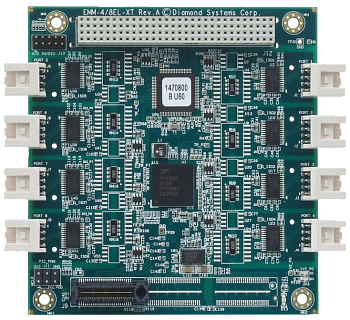

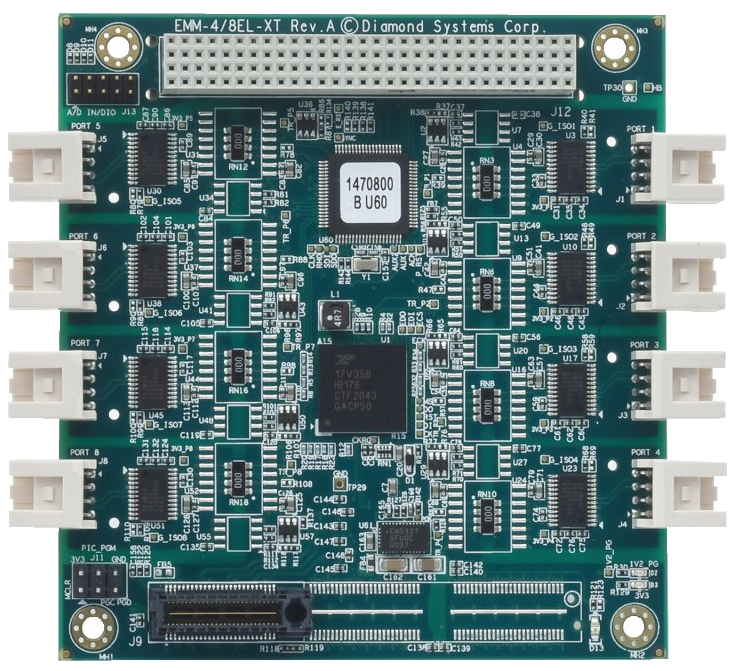

Emerald-MM-8E/EL

• 4 или 8 последовательных портов
• Программно конфигурируемые RS-232, RS-422, RS-485
• Удары/вибрация: соответствует MIL-STD-202G
• Рабочая температура: от -40 до +85 °C

Emerald-MM-8EL-XT — это линейка высокопроизводительных модулей последовательного ввода-вывода PCIe/104 «OneBank» с 4 или 8 программно настраиваемыми портами и опциональной оптоизоляцией. Дополнительный микроконтроллер управляет конфигурацией всех портов и предоставляет 8 вспомогательных линий цифрового/аналогового ввода-вывода общего назначения.

Последовательные порты выполнены на базе высокоскоростной 8-канальной UART PCIe с буферами FIFO на прием и передачу объемом 256 байт и автоматическим управлением передачи RS-485. Каждый последовательный порт можно независимо настроить как RS-232, RS-422, или RS-485, равно как и программируемую оконечную нагрузку 120 Ом. Каждый порт имеет индивидуальную изоляцию путем изолированного питания и сигнальной микросхемы, а также дополнительные изоляторы для сигналов управления. Плата имеет функцию интеллектуального управления питанием, которая ограничивает пусковой ток при включении, а также позволяет отключить питание неиспользуемых портов для экономии энергии.

Модели с оптоизоляцией оборудованы независимыми схемами с изоляцией 2500 В rms для повышения уровня надежности в транспортных приложениях, или при использовании длинных кабелей. Все порты также имеют защиту от электростатического разряда +/-15 кВ. Для каждого последовательного порта предусмотрен отдельный разъем с фиксацией для улучшения изоляции и повышения уровня защищенности. EMM-8EL-XT способна работать в широком диапазоне температур окружающей среды и обладает высоким уровнем защиты от ударов и вибрации, что позволяет успешно использовать плату для задач встраиваемого последовательного ввода-вывода в широком спектре защищенных и транспортных приложений.

EMM-8EL-XT также предлагает 8 цифровых/аналоговых линий ввода-вывода, настраиваемых при помощи встроенного микроконтроллера. Каждую линию можно настроить для цифрового ввода или вывода. 7 из этих линий можно настроить для 12-битного аналого-цифрового ввода с выбором диапазонов ввода 0-2,048 В или 0-3,3 В.

Плата EMM-8EL-XT не имеет джамперов. Вся настройка и управление осуществляется при помощи встроенного микроконтроллера посредством идущего в комплекте программного обеспечения. Все настройки хранятся в памяти микроконтроллера и автоматически загружаются при включении модуля.

Кабельные наборы

Кабельные наборы предлагаются как для 4-портовой версии платы, так и для 8-портовой. Они включают отдельные кабели с разъемами dB9 для каждого последовательного порта и ленточный кабель для вспомогательного аналогово/цифрового ввода-вывода.

Программное обеспечение для настройки

Семейство EMM-8E оборудовано встроенным микроконтроллером для настройки и управления функциями платы. Управление микроконтроллером осуществляется при помощи пакета ПО и позволяет быстро и легко настраивать EMM-8E. Графическая панель управления, консольное приложение и драйверы для Windows и Linux делают удобными настройку платы и управление ее функциями ввода-вывода в лабораторных или полевых условиях, а также могут быть встроены в пользовательское прикладное программное обеспечение.
