Emerald-MM-8PL

8-канальный программируемый модуль последовательного ввода‑вывода в форм‑факторе PC/104
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • 8x портов RS-232/RS-422/RS-485 (настраиваются программно)
  • 8x линий цифрового ввода-вывода
  • Максимальная скорость передачи данных: 115,2 кб/с
  • Рабочая температура: от -40 до +85 °C

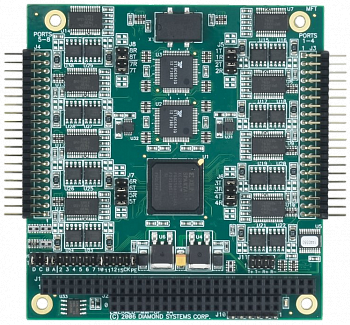

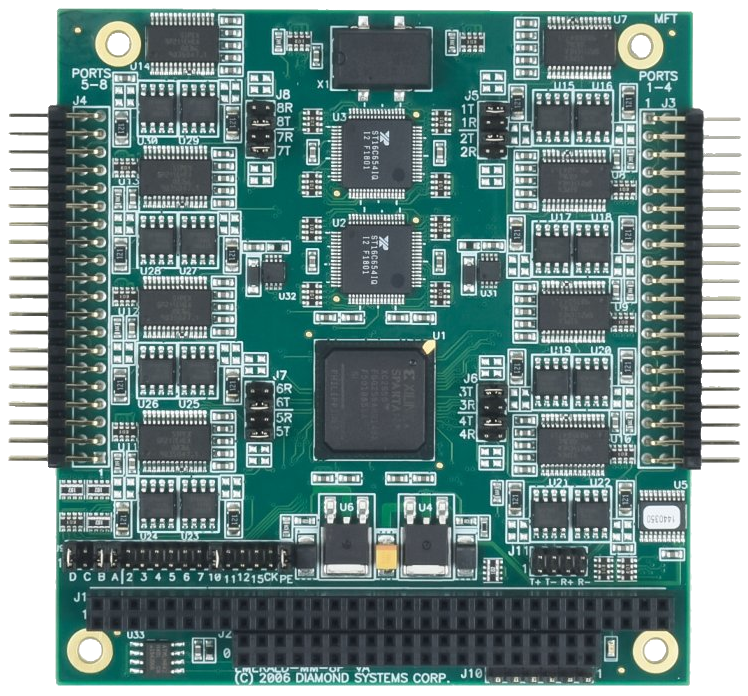

Emerald-MM-8PL предлагает 8 мультипротокольных программно-настраиваемых последовательных портов на одном модуле PC/104. При помощи ПО каждому порту можно отдельно задать протокол RS-232, RS-422 или RS-485. Для протокола RS-485 поддерживаются режимы local-echo и non-local-echo. Адреса ввода-вывода и уровни прерывания также программируются, совместное использование прерываний доступно для любого количества портов. Каждый порт также может быть включен или выключен программно. Все данные о конфигурации хранятся во встроенной памяти EEPROM и загружаются автоматически при включении.

Для приложений, где требуются фиксированные адреса, доступны четыре группы предустановленных адресов, выбираемых перемычками, которые имеют приоритет над программными установками. Концевая заделка линии для режимов RS-422/485 также выбирается перемычкой.

Emerald-MM-8PL предлагает 8 линий цифрового ввода-вывода. Направление каждой линии программируется независимо. Цифровой ввод-вывод поддерживается ПО Universal Driver от Diamond.

Плата оснащена двумя разъемами ввода-вывода, на каждом разъеме — 4 последовательных порта и 4 линии цифрового ввода-вывода. Плата работает от напряжения +5 В и для нее не требуется источник питания +12 В, который часто необходим для работы последовательных портов.

Emerald-MM-8PL построен на базе микросхем 16C654 с четырьмя последовательными портами. Две такие микросхемы обеспечивают в сумме 8 последовательных портов. Каждый порт оснащен буфером FIFO для приема и передачи объемом 64 байта — для поддержки скорости передачи данных до 115,2 кб/с. Имеются драйверы для множества операционных систем, включая Windows 10 и Linux.

Примечание для пользователей:
Emerald-MM-8PL — это замена платы предыдущего поколения Emerald-MM-8P (EMM-8P-XT). Единственное отличие состоит в том, что пропускная способность RS-232 ограничена 115,2 кб/с по сравнению с 460,8 кб/с на EMM-8P-XT. Это изменение обусловлено снятием с производства трансивера RS-232 применявшегося в EMM-8P-XT. За исключением этого момента, обе платы абсолютно идентичны.

Технические характеристики

Последовательные порты

Количество портов 8
Протоколы RS-232, RS-422, RS-485 (local и no echo)
Настройка Все функции настраиваются программно
Максимальная скорость передачи данных 115,2 кб/с
Коммуникационные параметры 5, 6, 7 или 8 бит данных; Чет, нечет или отсутствие контроля по четности
Защита от короткого замыкания Непрерывная по всем портам

Режим RS-232

Входное сопротивление 3 кОм минимально
Перепад входного напряжения ±30 В максимально
Перепад выходного напряжения ±5 В минимально, ±7 В стандартно

Режимы RS-422/RS-485

Порог дифференциального входа -0,2 В минимально, +0,2 В максимально
Входное сопротивление 12 кОм минимально
Входной ток +1 мА максимально (входное напряжение 12 В)
-0,8 мА максимально (входное напряжение -7 В)
Перепад выходного напряжения 2 В минимально (RL=50 Ом)
Симметричность выходного напряжения 0,2 В максимально

Цифровой ввод-вывод

Количество линий 8 входов, 8 выходов
Входное напряжение Низкое: -0,3 В минимум, 0,8 В максимум
Выходное напряжение Низкое: 0,0 В минимум, 0,4 В максимум (IOL = 6 мА максимум)

Общие характеристики

Разъем ввода-вывода 2x 40-контактных (2x10) разъема
Совместимы со стандартными разъемами для плоских кабелей (IDC)
Размеры 90,17 x 95,88 мм
Источник питания +5 В постоянного тока ±10%
Потребление тока 160 мА стандартно, с незадействованными выходами

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C стандартно, для всех моделей
Среднее время наработки на отказ 490 500 ч
RoHS Соответствует
Артикул Описание
EMM‑8PL‑XT Модуль последовательного ввода-вывода в форм-факторе PC/104. 8х портов RS-232/422/485
EMM-8P-XT Коммуникационная плата Emerald-MM, 8 портов RS-232/422/485
