Emerald-MM-4M-XT
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 4х последовательных порта
- Аппаратный выбор протоколов RS-232, RS-422, RS-485 для каждого порта
- Гибкий выбор адресов и прерываний
- Рабочая температура: от -40 до +85°C

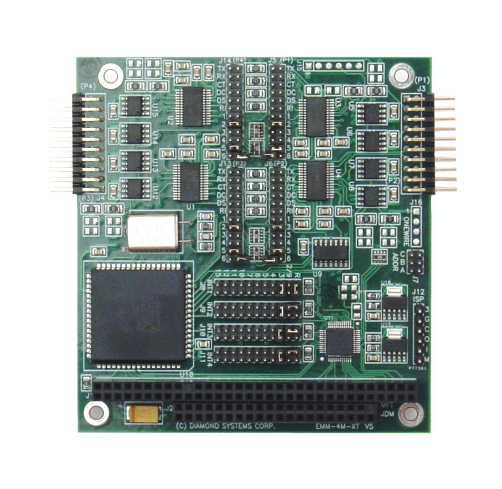

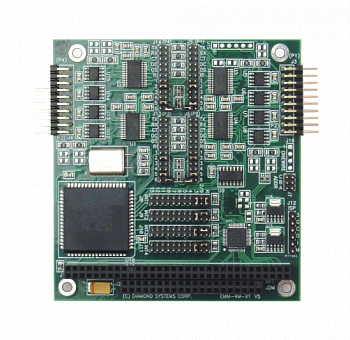

Модуль Emerald-MM выполнен в форм-факторе PC/104 и имеет 4 порта последовательного ввода-вывода с пропускной способностью до 115 кб/с. В режиме RS-232 присутствует полный набор стандартных сигналов последовательного ввода-вывода (8 + земля) для каждого порта. Все они выведены на 2×20-контактных разъема (2 порта на разъем). В режиме RS-422, наряду с землей, присутствуют сигналы RX+, RX-, TX+, и TX-. В режиме RS-485 присутствуют сигналы TX+/RX+ и TX-/RX-, + земля.
В стандартном исполнении модуль способен работать в промышленном диапазоне температур окружающей среды от −40 до +85 °C. Напряжение питания составляет 5 В. Стандартная микросхема 16C554 UART совместима со всеми распространенными встраиваемыми операционными системами.
Гибкая настройка
Emerald-MM предоставляет большую свободу при выборе адресов и прерываний, по сравнению с другими 4-портовыми модулями последовательного ввода-вывода, что упрощает интеграцию с компьютерными системами. Доступны 8 различных комбинаций адресов ввода-вывода и 10 различных прерываний.
Совместное использование прерываний
С целью экономии прерываний шины ISA, любое количество портов может использовать одно прерывание. Если в вашей системе две платы, они также могут совместно использовать одно прерывание. Регистр состояния отображает статус запроса на прерывание каждого порта.
Настройка прерываний
Прерывания выбираются индивидуально для каждого порта. Доступны прерывания 2, 3, 4, 5, 6, 7, 10, 11, 12, и 15. Помимо этого, каждый порт оборудован согласующим резистором с сопротивлением 1 кОм.
Одно прерывание может быть использовано совместно 2, 3, или 4 портами на одной плате, и даже несколькими платами в системе. Чтобы задействовать совместное использование прерываний, установите два или более джамперов на один уровень и вытяните все согласующие резисторы, кроме одного.
| Технические характеристики | |
|
Последовательные порты |
|
|---|---|
| Количество портов | 4 |
| Поддерживаемые протоколы | RS-232, RS-422, RS-485 |
| Выбор протоколов | Отдельный джампер для каждого порта |
| Максимальная пропускная способность | 230,4 кб/с |
| Коммуникационные параметры | 5, 6, 7, или 8 битов данных; Even, odd, или no parity |
| Защита от короткого замыкания | Защита на всех выходах |
|
Протокол RS-232 |
|
| Входное сопротивление | 3 кОм минимум |
| Колебания входного напряжения | ±30 В максимально |
| Колебания выходного напряжения | ±5 В минимум, ±7 В номинально |
|
Протоколы RS-422, RS-485 |
|
| Дифференциал | Входной порог ±0,2 В |
| Входное сопротивление | 12 кОм минимум |
| Входной ток | +1 мА максимально (входное напряжение = 12 В), -0,8 мА максимально (входное напряжение = -7 В) |
| Дифференциал выходного напряжения | 2 В минимально (RL=50 Ом) |
| Дифференциал состояний High/low выходного напряжения | 0,2 В максимально |
|
Другое |
|
| Разъемы ввода-вывода | 2x 20-контактных (2x10) разъема с шагом .1" и прямым углом |
| Источник питания | +5 В постоянного тока ±10% |
| Потребление тока | 80 мА номинально, без нагрузки на выходы |
| Шина PC/104 | Установлены разъемы шины 8-бит и 16-бит. Ширина шины данных 8-бит |
| Размеры | 90 х 96 мм (без учета контактов ввода-вывода) |
| Вес | 74 г |
| Время наработки на отказ | 555 000 ч |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От -40 до +85 °C |
| RoHS | Соответствует |
| Артикул | Описание |
| EMM‑4M‑XT | Emerald-MM, 4х канала RS-232/422/485, расширенный температурный диапазон |
