Epsilon-12G2
14-портовый коммутатор Gigabit Ethernet
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 14-портовый коммутатор уровня 2+
- 4MБ пакетной памяти
- Функция технического обслуживания (MEF)
- Рабочая температура: -40..+85 °C

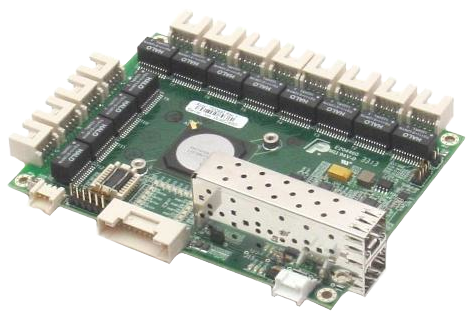

Epsilon-12G2 — управляемый коммутатор Ethernet уровня 2+ с 12 разъемами 10/100/1000 Mбит/с и 2x оптическими разъемами SFP на плате форм‑фактора COM Express.
Его можно использовать как автономное устройство, без подключения к одноплатному компьютеру, или совместно. Встроенный микроконтроллер отвечает за конфигурацию и управление. Во встроенной памяти размещаются двойные образы приложений, код загрузки, MAC адреса и другие параметры. Также память может использоваться для запуска программ.
Последовательный порт RS-232 позволяет связываться встроенному микроконтроллеру и хост-компьютеру. Встроенный микроконтроллер также доступен через веб-интерфейс по одному из портов Ethernet.
Входное напряжение поступает от встроенного, широкодиапазонного блока питания +5..+40 В DC, позволяя эксплуатацию от промышленных источников питания.
Чтобы обеспечить возможность эксплуатации при экстремальных температурных значениях как внутри помещений так и вне их, модуль способен функционировать при температурах от −40 до +85 °C с пассивным охлаждением.
Epsilon-12G2 включает 2 инновационные функции, позволяющие экономить электроэнергию в автоматическом режиме. Коммутатор обнаруживает неиспользуемые порты Ethernet на сетевых устройствах и снижает их энергоснабжение, переводя их в режим ожидания. В дополнение к этому, коммутатор активно регулирует уровень электроснабжения на основе длины кабеля, экономя энергию на отрезках менее максимально допустимых 100 м.
Коммутатор Epsilon-12G2 поставляется со всем необходимым встроенным ПО, что позволяет вводить его в эксплуатацию немедленно, без дополнительных разработок. Включенный в комплект графический веб-интерфейс предоставляет интуитивно понятную среду для конфигурирования и управления функциями устройства.
| Технические характеристики | |
|---|---|
| Управляемый коммутатор Ethernet, тип | 14-портовый коммутатор уровня 2+ Встроенный микроконтроллер MIPS 416MHz 24KEC для конфигурации и управления |
| Количество портов | 12 портов Ethernet 10/100/1000 Mбит/с с неблокирующей скоростной производительностью 1 разъем 1G SFP; 1 разъем 2.5G SFP |
| Встроенная память | 4MБ пакетной памяти Буфер совместно используемой памяти с управлением на каждый порт и класс обслуживания (CoS) |
| Функция технического обслуживания (MEF) | Совместимые с иерархической функцией технического облуживания управление и планирование Службы MEF E-Lane, E-Line и E-Tree |
| Буфер фрейма | Поддержка Jumbo-фреймов на всех скоростях |
| Виртуальные ЛВС | Коммутатор IEEE 802.1Q VLAN с 8000 MAC адресами и 4000 виртуальных ЛВС Включение/выключение до двух тегов виртуальной ЛВС Обучение независимых и совместных виртуальных ЛВС (IVL, SVL) |
| Широковещание | Поддержка широковещания IPv4 и IPv6 |
| Комментирование | Двойные органичители с алгоритмом "дырявого ведра" с комментированием и статистикой |
| Классификатор | 8 приоритетов и 8 очередей CoS на порт с точным или недовзвешенным циклическим планированием Формирование/контроль на каждую очередь или порт |
| Управление сетевым штормом | Управление при помощи функции storm control и защиты MC/BC |
| Агрегирование каналов | IEEE 802.3ad |
| Безопасность | Доступны улучшенная безопасность и приоритезация посредством многоступенчатого движка TCAM |
| RSTP | Протоколы RSTP (IEEE 802.1W) и MSTP |
| Базы данных MIB (база управляющей информации) | Поддерживает базы данных WebStax и CEServices |
| Управление питанием | Управление питанием ActiPHY и PerfectReach Диагностика кабеля VeriPHY |
| Последовательный порт | 1 порт RS-232 для связи с хостом |
| Светодиодные индикаторы | 24 светодиодных индикаторов состояния, по 2 на порт 2 индикатора общего назначения |
| Возможность автономной работы | Автономный коммутатор или в комбинации с хост-компьютером Общие характеристики |
| Напряжение питания | Блок питания +5..+40 В DC/DC |
| Потребляемая мощность | 5.4 Вт стандартно при +5 В DC |
| Форм-фактор | COM Express (95 x 125 мм) |
| Рабочая температура | -40..+85 °C |
| Вес | 138.9 гр. с радиатором |
| Средняя наработка на отказ | 122 656 часов |
| RoHS | Соответствует |
| Условия эксплуатации и хранения | |
| Артикул | Описание |
| EPS-12G2 | 14-портовый коммутатор Epsilon, 12 портов Gigabit Ethernet + 2 SFP |
| EPS-12G1 | 13-портовый коммутатор Epsilon, 12 портов Gigabit Ethernet + 1 SFP |
| EPS-12G0 | 12-портовый коммутатор Epsilon, 12 портов Gigabit Ethernet |
| CK‑EPS12G2 | Кабельный набор Epsilon-12G2 |
