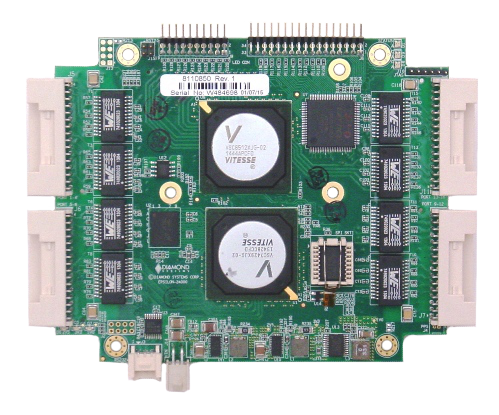

Epsilon-24000
Администрируемый 26-портовый коммутатор Gigabit Ethernet с широким диапазоном напряжения питания и последовательным портом для администрирования
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 26-портовый коммутатор Layer 2+ со встроенным микроконтроллером
- 4 МБ пакетной памяти
- Автономная эксплуатация или в комбинации с хостом
- Рабочая температура: -40...+85 °C

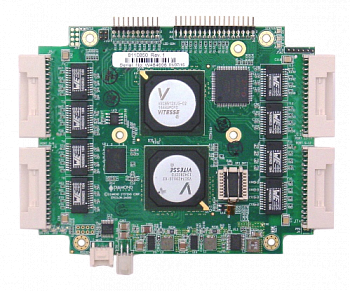

Epsilon-24000 — это администрируемый коммутатор Ethernet Layer 2+, предлагающий до 24 портов 10/100/1000 Мб/с на витой паре и 2 подключаемых порта SFP в компактном форм-факторе PC/104. Он разработан для защищенных приложений включая промышленные, транспортные и т.д.
Epsilon-24000 — автономный коммутатор, не требующий наличия хоста. Все его функции управляются встроенным микропроцессором. Доступ к процессору осуществляется посредством встроенного веб-интерфейса по одному из портов Ethernet или посредством внешнего интерфейса командной строки через последовательный порт RS-232. Встроенный веб-интерфейс обеспечивает интуитивно-понятный графический интерфейс для конфигурирования и администрирования всех функций коммутатора. Встроенная память содержить двойные образы приложений, загрузочный код, МАС-адреса и другие параметры, а также может использоваться для запуска программ.
Epsilon-24000 оборудован двойным разъемом SFP для соединения с оптоволоконными сетями Ethernet 1 Гб. Один порт может функционировать на повышенной скорости 2.5 Гб для обеспечения эффективного соединения двух коммутаторов в стек, что дает в итоге 50 портов.
Устройство обладает двумя инновационными характеристиками, позволяющими экономить энергию. Коммутатор способен определять неиспользуемые порты Ethernet на сетевых устройствах и отключать их или переводить в режим ожидания. В дополнение к этому, коммутатор активно регулирует уровень питания в зависимости от длины кабеля, что позволяет экономить энергию на соединениях длиной менее 100 м.
Питание осуществляется через встроенный, широкодиапазонный источник питания +5...+34 В постоянного тока, что позволяет использовать промышленные источники питания.
Epsilon-24000 разработан для применения на транспорте и в жестких условиях окружающей среды. Все разъемы ввода-вывода являются фиксирующимися, что обеспечивает повышенную надежность по сравнению с обычными разъемами RJ-45. Утолщенная на 50% печатная плата обеспечивает лучшую защиту от вибрации при использовании на транспорте. Широкодиапазонный источник питания 5-34 В совместим со всеми распространенными промышленными и транспортными источниками питания. Рабочая температура от −40 до +85 °C позволяет использовать Epsilon-24000 на открытых пространствах и на транспорте.
Epsilon-24000 поставляется со всей необходимой прошивкой, что позволяет начать использовать его немедленно, без дополнительной подготовки. Прилагаемый веб-интерфейс предоставляет интуитивно-понятный графический интерфейс для конфигурирования и администрирования.
Блок-схема Epsilon-24000
Набор разработчика
Для Epsilon-24000 доступны 2 набора разработчика. DK-EPS-24026 содержит 26-портовый коммутатор Gigabit Ethernet EPS-24026-104, кабельный набор и светодиодную плату. DK-EPS-24016 включает 16-портовый коммутатор Gigabit Ethernet EPS-24016-104, кабельный набор и светодиодную плату.
Кабельный набор
Доступны 2 кабельных набора Epsilon-24000, по одному для каждой модели Epsilon-24000. Каждый набор содержит необходимые кабели для вводов и выводов устройства.
Кабельный набор Epsilon-24000
Epsilon-24000 — автономный коммутатор, не требующий наличия хоста. Все его функции управляются встроенным микропроцессором. Доступ к процессору осуществляется посредством встроенного веб-интерфейса по одному из портов Ethernet или посредством внешнего интерфейса командной строки через последовательный порт RS-232. Встроенный веб-интерфейс обеспечивает интуитивно-понятный графический интерфейс для конфигурирования и администрирования всех функций коммутатора. Встроенная память содержить двойные образы приложений, загрузочный код, МАС-адреса и другие параметры, а также может использоваться для запуска программ.
Epsilon-24000 оборудован двойным разъемом SFP для соединения с оптоволоконными сетями Ethernet 1 Гб. Один порт может функционировать на повышенной скорости 2.5 Гб для обеспечения эффективного соединения двух коммутаторов в стек, что дает в итоге 50 портов.
Устройство обладает двумя инновационными характеристиками, позволяющими экономить энергию. Коммутатор способен определять неиспользуемые порты Ethernet на сетевых устройствах и отключать их или переводить в режим ожидания. В дополнение к этому, коммутатор активно регулирует уровень питания в зависимости от длины кабеля, что позволяет экономить энергию на соединениях длиной менее 100 м.
Питание осуществляется через встроенный, широкодиапазонный источник питания +5...+34 В постоянного тока, что позволяет использовать промышленные источники питания.
Epsilon-24000 разработан для применения на транспорте и в жестких условиях окружающей среды. Все разъемы ввода-вывода являются фиксирующимися, что обеспечивает повышенную надежность по сравнению с обычными разъемами RJ-45. Утолщенная на 50% печатная плата обеспечивает лучшую защиту от вибрации при использовании на транспорте. Широкодиапазонный источник питания 5-34 В совместим со всеми распространенными промышленными и транспортными источниками питания. Рабочая температура от −40 до +85 °C позволяет использовать Epsilon-24000 на открытых пространствах и на транспорте.
Epsilon-24000 поставляется со всей необходимой прошивкой, что позволяет начать использовать его немедленно, без дополнительной подготовки. Прилагаемый веб-интерфейс предоставляет интуитивно-понятный графический интерфейс для конфигурирования и администрирования.

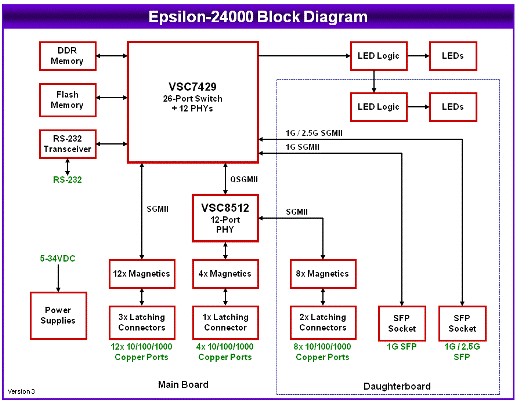

Блок-схема
Блок-схема Epsilon-24000
Набор разработчика
Для Epsilon-24000 доступны 2 набора разработчика. DK-EPS-24026 содержит 26-портовый коммутатор Gigabit Ethernet EPS-24026-104, кабельный набор и светодиодную плату. DK-EPS-24016 включает 16-портовый коммутатор Gigabit Ethernet EPS-24016-104, кабельный набор и светодиодную плату.
Кабельный набор
Доступны 2 кабельных набора Epsilon-24000, по одному для каждой модели Epsilon-24000. Каждый набор содержит необходимые кабели для вводов и выводов устройства.
Кабельный набор Epsilon-24000
| № | Количество в комплекте | Артикул | Описание |
| 1 | 1 | 6981050 | Последовательный кабель |
| 2 | 4 или 6, в зависимости от набора | 6981508 | 4-портовый кабель Ethernet |
| 3 | 1 | 6981507 | Кабель питания |
| Технические характеристики | |
| Тип коммутатора | 26-портовый коммутатор Layer 2+
Встроенный микроконтроллер для конфигурирования и администрирования |
| Количество портов | 16 или 24 неблокируемых порта Ethernet 10/100/1000 Мб/с
1 порт SFP 1 Г; 1 порт SFP 2.5 Г |
| Память на плате | 4 МБ пакетной памяти
Совместный буфер с администрированием портов и управлением качеством сервиса (QoS) |
| Функция MEF | Контроль и планирование в соответствии с иерархической функцией MEF
Сервисы MEF E-Lane, E-Line, и E-Tree |
| Буфер фреймов | Поддержка джамбо-фреймов на всех скоростях |
| VLAN | Коммутатор IEEE 802.1Q VLAN с 8000 MAC-адресов and 4000 VLAN
Включение/выключение до двух тегов VLAN Независимое и совместное обучение VLAN (IVL, SVL) |
| Широковещание | Поддержка широковещательных групп IPv4 и IPv6 |
| Комментирование | Двойные органичители с алгоритмом "дырявого ведра" (leaky bucket) с комментированием и статистикой |
| Классификатор | 8 приоритетов и 8 очередей CoS на порт с точным или недовзвешенным циклическим планированием
Формирование/контроль на каждую очередь или порт |
| Управление штормом | Контроль с управлением штормом и защитой MC/BC |
| Агрегация ссылок | IEEE 802.3ad |
| Безопасность | Улучшенная защита и приоритезация через многоуровневый инструмент TCAM |
| RSTP | Протоколы Rapid Spanning Tree Protocol (IEEE 802.1W) и MSTP |
| MIBs | Support for both WebStax and CEServices MIBs |
| Управление энергией | Управление энергией ActiPHY и PerfectReach
Диагностика кабелей VeriPHY |
| Последовательный порт | 1 порт RS-232 для соединения с хостом |
| Светодиодные индикаторы | 50 светодиодных индикаторов состояния:
2 на каждый порт Ethernet, 1 на каждый порт SFP |
| Возможность автономной работы | Автономный коммутатор или в комбинации с хостом |
| Напряжение питания | Блок питания +5...+34 В постоянного тока |
| Потребляемая мощность | При 16 активных портах: 10.4 Вт максимально при +12 В постоянного тока
При 26 активных портах: 15.7 Вт максимально при +12 В постоянного тока |
| Форм-фактор | PC/104 90 x 96 мм |
| Вес | 138.9 г с радиатором |
| Условия эксплуатации и хранения | |
|---|---|
| Рабочая температура | -40...+85 °C |
| Максимальная наработка на отказ | 461 094 часов при +20 °C на главной плате
1 661 388 часов при +20 °C на дочерней плате |
| RoHS | Соответствует |
| Артикул | Описание |
| EPS‑24026‑104 | 26-портовый коммутатор Gigabit Ethernet с 2 портами SFP, форм-фактор PC/104, рабочая температура -40...+85 °C |
| EPS-24016-104 | 16-портовый коммутатор Gigabit Ethernet, форм-фактор PC/104, рабочая температура -40...+85 °C |
| DK-EPS-24026 | Набор разработчика EPS-24026-104: коммутатор EPS-24026-104, кабельный набор CK-EPS-24026, светодиодная плата ACC-LED-EPS24000 |
| DK-EPS-24016 | Набор разработчика EPS-24016-104: коммутатор EPS-24016-104 switch, кабельный набор CK-EPS-24016, светодиодная плата ACC-LED-EPS24000 |
| CK-EPS-24026 | Кабельный набор для EPS-24026-104 с 6 4-портовыми кабелями Ethernet, 1 последовательным кабелем и 1 кабелем питания |
| CK-EPS-24016 | Кабельный набор для EPS-24016-104 с 4 4-портовыми кабелями Ethernet, 1 последовательным кабелем и 1 кабелем питания |
| ACC‑LED‑EPS24000 | Светодиодная плата Epsilon-24000 |
| 6981505 | Шлейфовый кабель Epsilon |
| ACC-HS104-12.7 | Комплект радиатора охлаждения, PC/104, 12.7 мм |
| ACC-EPS24000-DB | Дочерняя плата EPS-24000, 8 портов Gigabit Ethernet, 2 порта SFP, форм-фактор PC/104 |
| ACC-EPS24K-LED-S | Плата со светодиодными индикаторами EPS-24000, с разъемами |
| ACC-EPS24K-LED-C | Плата со светодиодными индикаторами EPS-24000, с контактными колодками и кабелями |
