EPSM-10GX

Сверхкомпактный модуль администрируемого 26-портового коммутатора Gigabit Ethernet
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • 24 порта Gigabit Ethernet, 2 порта SFI 10 Гб
  • Пакетная память 4 Мб
  • Возможность автономной установки
  • Рабочая температура: от -40 до +85 °C

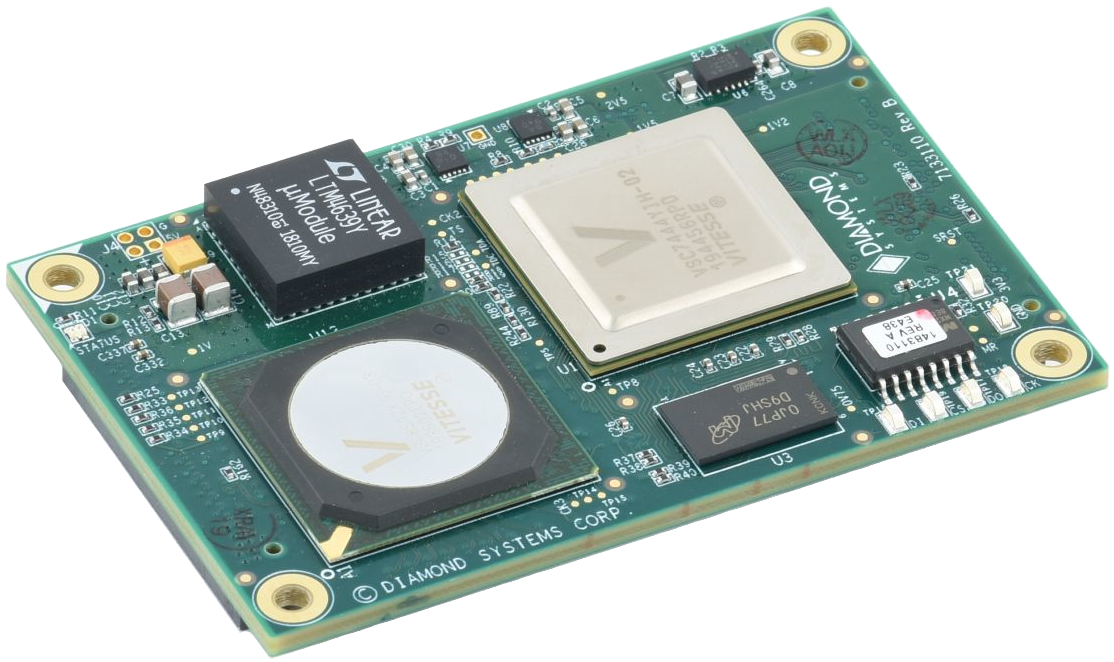

EPSM-10GX — это модуль администрируемого коммутатора Ethernet уровня 2+ в сверхкомпактном размере 55×84 мм с 24 портами 10/100/1000 Мб/с для медной пары и 2 портами SFI 10 Гб. Модуль предназначается для установки на объединительную плату. Основные возможности коммутации почти полностью уже представлены в модуле. Для многих приложений, потребуется только добавить разъемы ввода-вывода и автоматику перед запуском в эксплуатацию, что облегчает разработку решений для коммутаторов Ethernet в нестандартных форм-факторах.

Плата имеет небольшие размеры и выполнена в стандартном промышленном форм-факторе COM Express Mini, что позволяет использовать ее в составе нестандартных решений для коммутаторов Ethernet во множестве приложений с ограниченным пространством, таких как беспилотники, наземные и подводные транспортные средства, а также роботы. EPSM-10GX также можно поместить на объединительную плату с целью получения быстрого решения для коммутации в других стандартных промышленных форм-факторах, таких как VPX. Мы также предлагаем готовое решение на базе данной платы в виде коммутатора EPS-24G2X, который обеспечивает полную функциональность в стандартном промышленном форм-факторе 3,5″.

Стандартное встроенное программное обеспечение уровня 2+ обеспечивает полный набор функций коммутатора Ethernet для широкого спектра промышленных приложений. Все функции администрируются через графический веб-интерфейс по любому из портов, или через интерфейс командной строки по встроенному порту RS-232. По специальному заказу доступен пакет программ, открывающий доступ с уровню 3 и протоколу IEEE1588 PTP. Данные возможности полностью поддерживаются аппаратной частью EPSM-10GX.

Доступны 2 способа охлаждения платы: низкопрофильный радиатор обеспечивает конвекционное охлаждение, а теплоотводящая пластина обеспечивает более эффективное кондуктивное охлаждение для эксплуатации в условиях очень высоких температур в приложениях, где возможен физический контакт с корпусом системы.

Питание и передача информации между модулем и объединительной платой осуществляется посредством двух высокоскоростных разъемов. Первый разъем отвечает за питание, 9 портов 10/100/1000 Мб/с, последовательный интерфейс, и светодиодную индикацию. Для приложений, не требующих более 9 портов, достаточно одного данного разъема. Второй разъем отвечает за дополнительные 3 порта 10/100/1000 Мб/с, QSGMII для дополнительных 12 портов 10/100/1000 Мб/с, и за 2 порта SFI 10 Гб.

EPSM-10GX отвечает требованиям транспортных приложений. Он способен функционировать в широком диапазоне температур от −40 до +85 °С и имеет защиту от ударов и вибрации согласно MIL-STD-202G.

Документация содержит инструкции по внедрению модуля EPSM-10GX в вашу систему. При условии заключения разговора о неразглашении (NDA) предоставляется полная схема объединительной платы и схема печатной платы для начала разработки нестандартных решений на базе EPSM-10GX.

Данная плата также представлена в составе готового коммутатора EPS-24G2X.

Технические характеристики
Коммутатор Ethernet 24-портовый, уровень 2/3
Встроенный микроконтроллер для конфигурирования и администрирования 500 МГц MIPS 24KEC
Количество портов 24 неблокируемых порта Ethernet 10/100/1000 Мб/с
2 порта SFI 10 Г для работы с оптическими или медными разъемами SFP+ 10 Гб
Встроенная память Пакетная память 4 Мб
Общий буфер для каждого порта и класса обслуживания (CoS)
MEF Иерархический MEF-совместимый контроль и распределение; MEF E-Lane, E-Line, и службы E-Tree
Буфер кадров Поддержка кадров Jumbo на любой скорости
Администрирование сети SNMP v1/v2c/v3
Графический веб-интерфейс (Web GUI)
Интерфейс командной строки (CLI)
VLAN Коммутатор IEEE 802.1Q VLAN с 32000 MAC-адресов and 4000 VLAN Включение/выключение до 3 тегов VLAN Независимое и совместное обучение VLAN (IVL, SVL)
Широковещание Индивидуальная и групповая рассылка IPv4/IPv6
Комментирование Двойные органичители с алгоритмом "дырявого ведра" (leaky bucket) с комментированием и статистикой
Классификатор 8 приоритетов и 8 очередей CoS на порт со строгим или взвешенным циклическим распределением
Формирование/контроль для каждой очереди и каждого порта
Storm Control Контроль при помощи storm control и MC/BC protection
Агрегирование каналов IEEE 802.3ad
RSTP Rapid Spanning Tree Protocol (IEEE 802.1W) и MSTP
Базы MIB Поддержка WebStax
Управление питанием ActiPHY и PerfectReach для управления питанием
VeriPHY для проверки кабеля
Последовательный порт 1 порт RS-232 для подключения к компьютеру
Светодиодные индикаторы 24 индикатора состояния, 2 на порт и 2 общего назначения
Автономность Можно использовать в качестве автономного устройства или подключить к компьютеру
Напряжение питания 5 В постоянного тока
Форм-фактор COM Express Mini, 55 x 84 мм
Вес 85,2 г

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C
Удары и вибрация Протестировано на соответствие MIL-STD-202G
RoHS Соответствует
Артикул Описание
EPSM-10GX Модуль коммутатора
DK-EPSM10GX-01 Набор разработчика для объединительной платы (требуется соглашение о неразглашении (NDA))

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
