EPSM-10GX4

28-портовый компактный защищенный модуль коммутатора Gigabit Ethernet с 4 портами 10G и поддержкой IEEE-1588 PTP
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • Встроенная память: 4 МБ
  • Энергопотребление: 20 Вт максимально, при активности всех портов
  • Форм-фактор: 55 x 84 мм (совпадает с COM Express Type 10)
  • Рабочая температура: от -40 до +85 °C

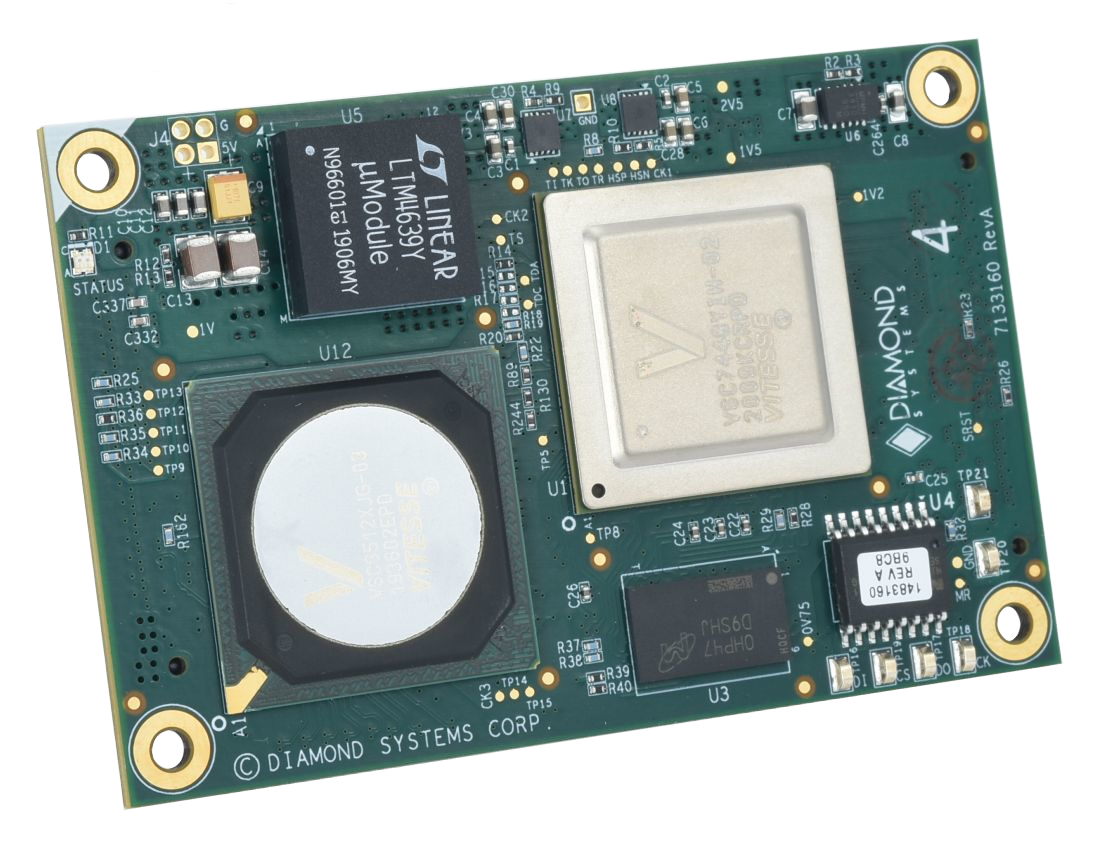

EPSM-10GX4 — это компактный модуль администрируемого коммутатора Ethernet размером 55×84 мм с 24 портами 10/100/1000 Мб/с для витой пары и 4 портами 10 Гб/с SFI. Модуль предназначен для установки на объединительную плату, например EPS-24G4X производства Diamond, с целью получения готового Ethernet-решения. Основной функционал коммутатора Ethernet сосредоточен непосредственно на модуле. Для многих приложений, требуется только конечная электроавтоматика и разъемы ввода-вывода для получения готовой схемы, что облегчает разработку компактных защищенных Ethernet-решений в нестандартных форм-факторах.

Небольшой размер, на основе распространенного форм-фактора COM Express Mini, делает модуль EPSM-10GX отличным выбором для построения пользовательских Ethernet-решений в различных приложениях, где доступное пространство ограничено, таких как беспилотники, сухопутные и подводные транспортные средства и роботы.

Если требуется готовое решение, стоит обратить внимание на полноценный коммутатор EPS-24G4X промышленного стандарта 3.5″ с разъемами ввода-вывода с фиксацией и разъемами SFP+. Компания Diamond Systems также готова разработать объединительную плату под конкретные требования заказчика.

Доступны 2 комплекта программного обеспечения, коммутация Layer 2+ и коммутация/маршрутизация Layer 3. Помимо этого, с помощью небольшой модификации для поддержки внешней синхронизации от объединительной платы, становится доступной поддержка протокола точного времени IEEE-1588. Весь программный функционал администрируется посредством графического веб-интерфейса через любой порт, или с помощью интерфейса командной строки через встроенный порт RS-232.

Предлагаются 2 варианта охлаждения: низкопрофильный радиатор обеспечивает конвекционное охлаждение, а теплоотводящая пластина обеспечивает эффективное кондуктивное охлаждение в приложениях, где возможен физический контакт с корпусом системы.

Два высокоскоростных компактных разъема обеспечивают выполнение всех задач по питанию и передаче информации между модулем и объединительной платой. Первый разъем отвечает за питание, 9х портов 10/100/1000, последовательный интерфейс и индикацию. Если требуется не более 9 портов, то можно ограничиться только этим разъемом. Второй разъем отвечает за 3 дополнительных порта 10/100/1000, интерфейс QSGMII для дополнительной 12-портовой микросхемы PHY, обеспечивающей еще 12 портов 10/100/1000, и 4 порта 10G SFI.

Модуль EPSM-10GX4 создан для эксплуатации в сложных условиях транспортных приложений. Он имеет утолщенную печатную плату, выдерживает удары и вибрации в соответствии с MIL-STD-202G, и способен работать в широком диапазоне рабочих температур от −40 до +85 °C.

Технические характеристики
Количество портов 24 порта Ethernet 10/100/1000 Мб/с с неблокируемой производительностью
4 порта 10G SFI для оптоволоконных или медных трансиверов
Электроавтоматика и трансиверы 10G должны присутствовать на объединительной плате
Исполнение 12 встроенных микросхем PHY на основной плате; интерфейс QSGMII для дополнительной 12-портовой микросхемы PHY на объединительной плате
Встроенная память 4 МБ
Администрирование сети SNMP v1/v2c/v3; графический веб-интерфейс и интерфейс командной строки
Управление питанием Управление питанием ActiPHY и PerfectReach понижает мощность при использовании коротких кабелей и отключает питание неиспользуемых портов
Последовательный порт 1 последовательный порт для хоста; на объединительной плате должен быть трансивер RS-232
Светодиодные индикаторы 2 индикатора на порт; логика декодирования должна присутствовать на объединительной плате
Форм-фактор 55 x 84 мм (совпадает с COM Express Type 10)
Соединение 2х 120-контактных разъема Samtec ERF5 series, расстояние между платами 10мм
Напряжение питания 5 В постоянного тока +/-5%
Энергопотребление 20 Вт максимально, при активности всех портов
Охлаждение Радиатор, 55 x 84 мм, высота 16,6 мм
Теплоотвод, 55 x 104 мм, высота 7,6 мм
Вес 85 г

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C с радиатором или теплоотводом от Diamond
Rohs Соответствует
Артикул Описание
EPSM-10GX4 Модуль коммутатора Ethernet Epsilon, 4x 10G SFI, 12x GbE, QSGMII, WebStaX
EPSM-10GX4-L3 Модуль коммутатора Ethernet Epsilon, 4x 10G SFI, 12x GbE, QSGMII, IStaX
EPSM-10GX4-1588 Модуль коммутатора Ethernet Epsilon, 4x 10G SFI, 12x GbE, QSGMII, IStaX, внешняя синхронизация
DK-EPSM10GX-01 Комплект разработчика, коммутатор Ethernet Epsilon, 24 порта Gigabit Ethernet + 2 порта 10G SFP+
DK-EPSM10GX4-01 Комплект разработчика, модуль коммутатора Ethernet EPSM-10GX4, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО WebStaX Layer 2+, кабельный набор, комплект элементов для разработки интерфейса
DK-EPSM10GX4-L3-01 Комплект разработчика, модуль коммутатора Ethernet EPSM-10GX4, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО IStaX Layer 3, кабельный набор, комплект элементов для разработки интерфейса
DK‑EPSM10GX4‑1588‑01 Комплект разработчика, модуль коммутатора Ethernet EPSM-10GX4, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО IStaX Layer 3, IEEE1588 PTP, кабельный набор, комплект элементов для разработки интерфейса
EPSM-10GX4-02 Модуль коммутатора Ethernet Epsilon, 4x 10G SFI, 12x GbE, QSGMII, WebStaX, VSC7468YIH-02
EPSM-10GX4-02-L3 Модуль коммутатора Ethernet Epsilon, 4x 10G SFI, 12x GbE, QSGMII, IStaX, VSC7468YIH-02
EPSM-10GX4-02-1588 Модуль коммутатора Ethernet Epsilon, 4x 10G SFI, 12x GbE, QSGMII, IStaX, внешняя синхронизация, VSC7468YIH-02
