EPSM-12G2F

• 24 порта Gigabit Ethernet для витой пары
• 2х порта 1-2,5 Гб/с SFP
• Форм-фактор: 55 x 84 мм (соответствует COM Express Type 10)
• Рабочая температура: от -40 до +85 °C

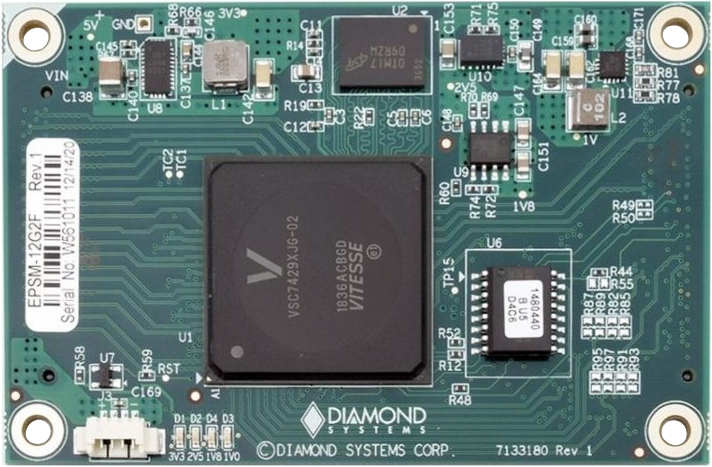

EPSM-12G2F — это ультракомпактный модуль администрируемого коммутатора Ethernet обладающий размерами 55 × 84 мм и имеющий 24х порта 10/100/1000 Мб/с для витой пары и 2х порта 1-2,5 Гб/с SFP. Модуль имеет поддержку встроенного программного обеспечения, обеспечивающего все функции Layer 2.

Модуль предназначен для использования в комплексе с объединительной платой, что формирует в итоге полнофункциональный коммутатор Ethernet. Базовая технология коммутации Ethernet почти полностью встроена в модуль. Для многих приложений, потребуются только магнитные трансформаторы и разъемы ввода-вывода на финальной стадии, чтобы завершить цепь, что позволяет с легкостью осуществлять разработку защищенных Ethernet-решений в пользовательском форм-факторе.

EPSM-12G2F имеет большие преимущества по сравнению с коммутаторами Ethernet собственной разработки требующими дополнительного ПО, а именно:

• Небольшие размеры позволяют размещать модуль в роботах, дронах, и в других приложениях, где показатели массы и размера имеют критическое значение
• Защищенная конструкция и возможность работать в широком диапазоне температур окружающей среды позволяют использовать плату в транспортных приложениях, с большими перегрузками по ударам и вибрации
• Стандартное решение значительно снижает затраты времени на разработку и риск
• Встроенное ПО обеспечивает большинство востребованных функций коммутатора и управляется посредством веб-интерфейса или через последовательный порт, что избавляет от необходимости разработки ПО

Встроенное программное обеспечение

EPSM-12G2F имеет многофункциональное ПО администрируемого коммутатора Ethernet WebStaX Layer 2. Ниже перечислены наиболее важные особенности ПО:

• 8000 MAC-адресов и 4000 сетей VLAN (IEEE 802.1Q)
• 8000 групп многоадресной передачи IPv4 и IPv6
• Поддержка Jumbo-фреймов на всех скоростях
• Поддержка гибкого агрегирования каналов на базе информации от Layer-2 до Layer-4 (IEEE 802.3ad)
• Контроль многоадресной и широковещательной передачи, а также контроль переполнения
• Поддержка протоколов RSTP и MSTP
• Поддержка различных протоколов: IEEE 802.1d, IEEE 802.1w, IEEE 802.1s, и IEEE 802.1X
• 8 приоритетов и 8 очередей CoS на каждый порт с планированием

Варианты системы охлаждения

Доступны два варианта системы охлаждения: низкопрофильный радиатор для конвекционного охлаждения, и высокоэффективный плоский теплоотвод для улучшенного кондуктивного охлаждения в приложениях, где возможен физический контакт с корпусом системы.

Поддержка разработчиков

Доступно руководство по разработке с подробной технической информацией, необходимой для создания объединительной платы для EPSM-12G2F. Имеется комплект для разработки, включающий:

• Комплект для разработки (схемы, разметка платы, спецификация материалов) объединительной платы EPS-24G4X, включая поддержку 12х портов 1G от модуля, дополнительных 12х портов 1G, 2х разъемов SFP, управляющей логики светодиодных индикаторов, и схему источника питания
• Код CPLD управляющей логики светодиодных индикаторов состояния
• Полнофункциональный коммутатор EPS-24G4X с установленным модулем EPSM-12G2F
• Набор кабелей
• Пользовательское брендирование встроенного ПО (только логотип / цвет / наименование. Пользовательская конфигурация за дополнительную плату)
