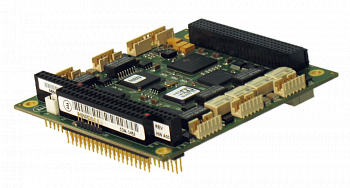

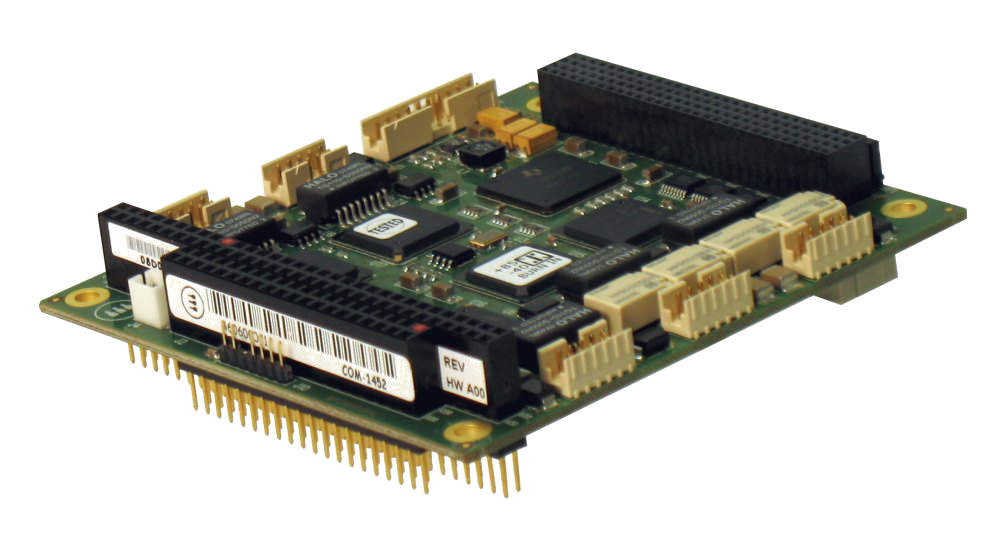

COM-1452

Плата PC/104-Plus с 5 контроллерами Fast Ethernet
Eurotech. Группа компаний Производитель:
Eurotech. Группа компаний
  • Описание
  • Спецификация
  • Информация для заказа
  • 5 контроллеров Intel 82551 Fast Ethernet
  • Мост PCI-PCI
  • Опциональное конформное покрытие
  • Расширенный рабочий температурный диапазон: от –40 до +85 °С

COM-1452 - это коммуникационный модуль, совместимый с PC/104-Plus Version 2.0, оснащенный 5 портами Fast Ethernet и позволяющей процессорному модулю-хосту создавать сетевые мосты с возможностью управления до 5 различных ЛВС при помощи протокола Ethernet. Также имеется аппаратный обходной переключатель между 1 и 2 портами, который может быть активирован программно, автоматически активирован в момент выключения COM-1452, или активирован при получении сигнала сторожевого таймера с процессорного модуля-хоста Eurotech. Таким образом возможно, например, организовать перекрестное соединение между двумя ЛВС.

Каждый порт Ethernet управляется контроллером Intel 82551, обеспечивающим быструю передачу данных путем разгузки главного процессора от вычисления контрольных сумм TCP, UDP и IP. Также поддерживается разгрузка основного процессора от сегментирования пакетов TCP для таких операций как Large Send.

COM-1452 оснащен мостом PCI-PCI Texas Instruments PCI2060; это позволяет осуществлять транзакции между мастером на одной шине PCI и целью на другой путем создания иерархических шин PCI. Мост позволяет тактовым частотам первой и второй шины быть полностью асинхронными.

Малая площадь основания COM-1452 облегчает его внедрение в новые или существующие системы и делает его идеальным выбором в тех случаях, когда компактность становится решающим фактором. Модуль рассчитан на жесткие условия эксплуатации: он устойчив к воздействию высокой влажности, вибрации и ударов. Модуль поставляется в версиях для работы в стандартном (от 0 до +60 °C) или расширенном (от -40 до +85 °C) температурном диапазоне.


  • Подробнее
Технические характеристики
АрхитектураСовместимая с PC/104-Plus Version 2.0
Контроллеры Fast Ethernet5 контроллеров Intel 82551 Fast Ethernet
Мост PCI-PCITexas Instruments PCI2060
Аппаратный обходной переключательАппаратный обходной переключатель между 1 и 2 портами Ethernet (реле открыты стандартно)
ИнтерфейсыPC/104-Plus (PCI) PC/104 (ISA). Только для проходных сигналов 5 портов Fast Ethernet. Порт для подключения внешнего сторожевого таймера Разъем для светодиодных индикаторов Ethernet
Поддерживаемые опреационные системыWinCE, WinXPE и Linux
RoHSПолностью отвечает требованиям директивы RoHS (2002/95/CE)
ОпцииРасширенный диапазон рабочих температур Конформное покрытие Выполненные на заказ разъемы
Питание+5 В ± 5%
Энергопотребление3 Вт (типичное) 4,5 Вт (максимальное)
Размеры90 x 96 x 11 мм
Условия эксплуатации и хранения
Рабочая температура0 ~ + 60 °C (стандартная) -40 ~ + 85 °C (расширенная)
ВлажностьДо 95%, без образования конденсата
  • Подробнее
Артикул Описание
COM-1452-00 Плата расширения стандарта PC/104-Plus с 5 контроллерами Fast Ethernet
COM-1452-A0 Коммуникационная плата стандарта PC/104-Plus, 10/100 Ethernet, расширенный температурный диапазон от -40 до +85 °C

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
